Montage Des Clarify Tonarms - Clearaudio Clarify Bedienungsanleitung

User manual / Bedienungsanleitung
Clarify
2. Montage des
2.1
Clarify
Falls Sie den Tonarm nicht im Paket mit einem clearaudio Plattenspieler erworben haben,
sondern in Kombination mit einem Fremdfabrikat spielen lassen wollen, müssen Sie zuerst den mit-
gelieferten Klemmring auf die jeweilige Tonarmbasis mittels der mitgelieferten Schrauben auf Ihren
Plattenspieler montieren.
Bitte entnehmen Sie hierzu die Abmaße, die Sie für die Montage benötigen aus der unteren Abbil-
dung (Abb. 2). Bitte beachten Sie, dass diese Abbildung nicht maßstabsgetreu ist.

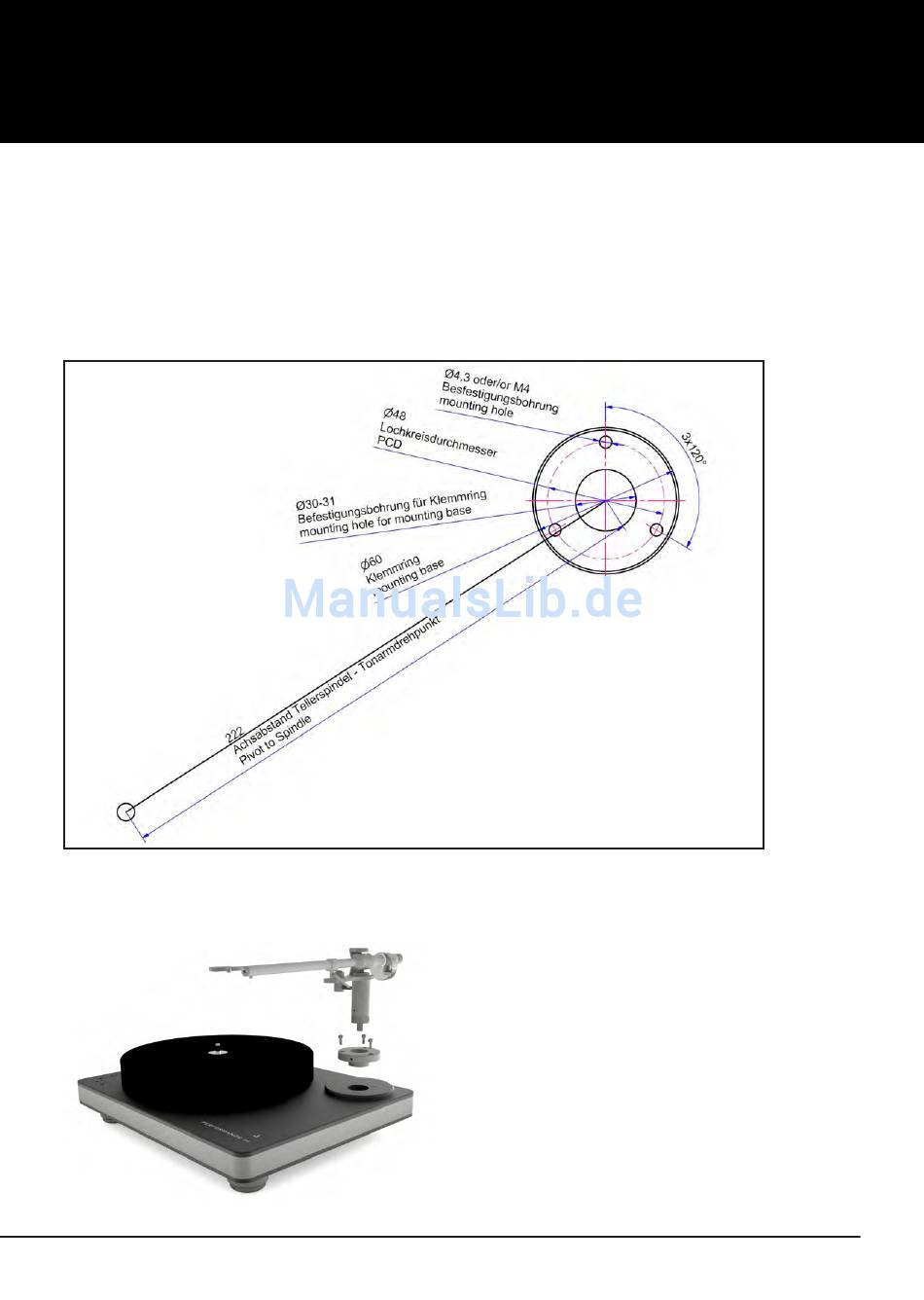

Abb. 2: Abmessungen zur Montage des Klemmrings bei Fremdlaufwerken
2.2
Nachdem Sie dir Bohrungen für den Klemmring korrekt gesetzt haben, können Sie den Klemmring
mit den mitgelieferten Schrauben befestigen.
Abb. 3: Befestigung des Klemmrings
