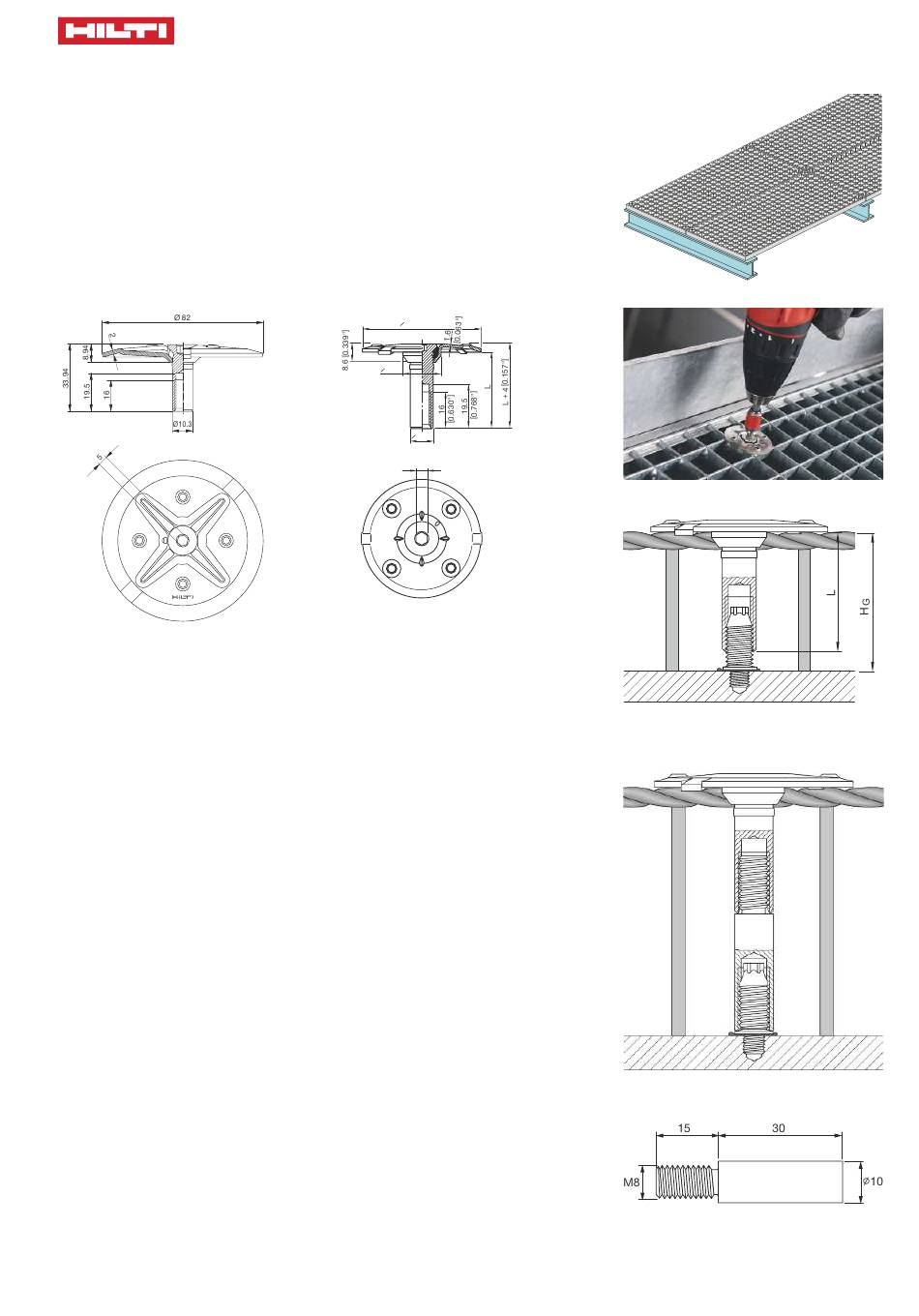

Anwendungen; Gitterrostbefestigung - Hilti S-BT-MR M8/7 SN 6 AL Technisches Handbuch

2

Anwendungen

2.1 Gitterrostbefestigung

Gitterrostbefestigungsscheibe X-FCM-M in Verbindung mit S-BT-GF M8/7
oder S-BT-GR M8/7
Gitterrostbefestigungsscheibe X-FCM-R in Verbindung mit S-BT-GR M8/7
Ein System zum Befestigen von Metallgitterrosten oder glasfaserverstärkten
Gitterrosten an beschichtetem Stahl
Gitterrostbefestigungsscheibe X-FCM-M
Wichtig: Die Befestigungssysteme X-FCM-R und X-FCM-M sind nicht auf
Querkräfte ausgelegt.
Verlängerungsadapter X-SEA-R 30 M8
Für Gitterrostbefestigungsscheiben X-FCM-R zum Befestigen von Gittern mit einer
Höhe von mehr als 50 mm [1,97"].
Tests und Berichte
52 [ 2.047" ]
o
18.5
o
[ 0.782" ]
10.3
o
[ 0.406" ]
5 [ 0.197" ]
HILTI
Gitterrostbefestigungsscheibe X-FCM-R
S-BT-Gewindeschraubbolzen zum Einschrauben
Verlängerungsadapter X-SEA-R 30 M8
9
