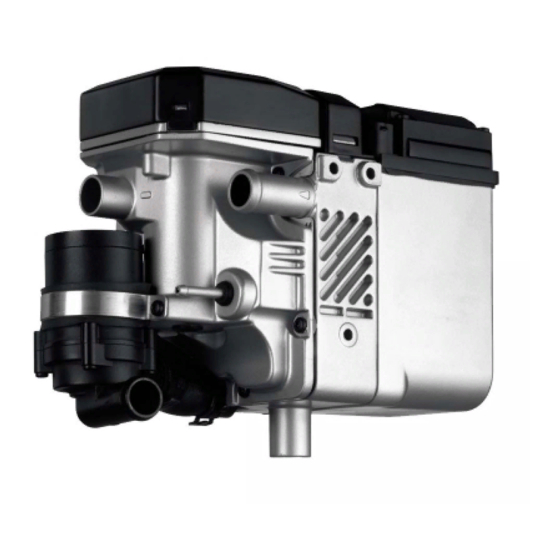

Webasto Thermo Top E Einbauanleitung
Webasto Thermo Top E Einbauanleitung

Webasto Thermo Top E Einbauanleitung

Zusatzheizung mazda mx5 benzin nur für linkslenker
Vorschau ausblenden Andere Handbücher für Thermo Top E:

Werbung

Wasser-Heizgerät
Zusatzheizung Thermo Top E
Prüfzeichen ~~~ S 316
1
4
2
3
1 Heizgerät Thermo Top E - B
2 Flachsicherungshalter
3 Vorwahluhr
4 Abgasschalldämpfer
5 Dosierpumpe
Spezialwerkzeug
Drehmomentschlüssel für 2,0 - 10 Nm
Abklemmzangen

Inhaltsverzeichnis

Ident.-Nr. 13 005 58A
Printed in Germany
5
1
1
2
2
2
3
3
3
4
6
6
7
10
11
05/01
Druck: Steffen
Einbauanleitung

Mazda MX5

Benzin
Nur für Linkslenker
Gültigkeit siehe Seite 2
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten, die nicht in diesem Einbauvorschlag
aufgeführt sind, wurden nicht geprüft.
Ein Einbau nach diesem Einbauvorschlag kann
aber möglich sein.
In jedem Fall sind die Zulassungsvorschriften
auf Seite 2 zu beachten!
Die allgemeine Bauartgenehmigung (ABG)
ist beim Kraftfahrt-Bundesamt beantragt und
noch nicht erteilt worden!
© Webasto Thermosysteme International GmbH Germany
12
15
15
15

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Webasto Thermo Top E

  • Seite 1: Inhaltsverzeichnis

    Ein Einbau nach diesem Einbauvorschlag kann aber möglich sein. In jedem Fall sind die Zulassungsvorschriften Legende zu Bild 1 auf Seite 2 zu beachten! 1 Heizgerät Thermo Top E - B 2 Flachsicherungshalter 3 Vorwahluhr HINWEIS: 4 Abgasschalldämpfer Die allgemeine Bauartgenehmigung (ABG)
  • Seite 2: Zusatzheizung / Einbaukit

    ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top E nach diesem Einbauvorschlag abnahmepflichtig, da hierzu kein spezieller Nachtrag der ABG besteht. Der Einbau hat nach der Einbauanweisung zu erfolgen. Er ist a) bei der Typprüfung der Fahrzeuge nach §20 StVZO,...
  • Seite 3: Allgemeine Hinweise

    Thermo Top E Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen - Alle Längenangaben sind, wenn nichts anderes ver-...
  • Seite 4: Flachsicherungshalter, Gebläserelais

    Thermo Top E Flachsicherungshalter, Gebläserelais und Zusatzrelais ACHTUNG: Bei allen Kabeldurchführungen auf Scheuerschutz achten! - Verbindungen gemäß Schaltplan Bild 5 herstellen Sicherungsträger vormontieren - Massestützpunkt (3/1) gemäß Bild 3 mit Schraube M5x12 und Mutter M5 am Sicherungsträger (3/4) befestigen - Befestigungsplatte des Sicherungshalters (3/2) mit Senkkopfschraube M4x10 und Mutter M4 am Siche- rungsträger befestigen...
  • Seite 5 Thermo Top E - Kabelbaum für Gebläseansteuerung, Vorwahluhr und Sommer-/Winterschalter durch fahrzeugeigene Tülle (6/1) in den Innenraum verlegen - Kabelbaum Heizgerät (7/1) gemäß Bild 7 zum Ein- bauort Heizgerät verlegen und mit Kabelbindern be- festigen - Kabelbaum der Dosierpumpe entlang fahrzeugeige-...
  • Seite 6: Gebläseansteuerung

    Thermo Top E Gebläseansteuerung - 2-poligen Stecker (8/1) vom Gebläsemotor abzie- - Leitung blau (8/2 und 8/5) ca. 50 mm vor dem - Stecker trennen - Rundsteckverbindungen ancrimpen - Leitungen gemäß Schaltplan Bild 9 anschließen - Leitung rot (8/4) vom Gebläserelais K3 mit getrenn- ter Leitung blau (8/5) zum Gebläserelais (Fahrzeug)
  • Seite 7: Einbau Heizgerät

    Thermo Top E Einbau Heizgerät Abschnitt Heizgerät vormontieren Von den im Lieferumfang beiliegenden Wasser- schläuchen je 1 Schlauchstück wie in Bild 11 und Bild 12 dargestellt ablängen 1 x 1290mm + 90°-Bogen 50mm lang (11/1) (von Motor-Wasseraustritt zu Heizgerät-Wasserein- tritt)
  • Seite 8 Thermo Top E HINWEIS: Zur Befestigung der Brennluftansaugleitung nur die im Lieferumfang beiliegenden Spezialschrauben Typ EJOT PT verwenden! (Anzugsdrehmoment 10 Nm) - Brennluftansaugleitung (15/1) mit geschlitzter Seite am Heizgerät-Brennluftstutzen aufstecken und mit Schlauchschelle befestigen - Brennluftansaugleitung mit Rohrschelle und Ejot- Spezialschraube (15/2) am Heizgerät befestigen...
  • Seite 9: Einbauort Vorbereiten

    Thermo Top E Einbauort vorbereiten - Fahrzeugeigenen Massestützpunkt (18/4) schrauben - Beiliegende Schablone (18/2) gemäß Bild 18 auf Lampenträger positionieren und Lochbild (18/1,3,5) übertragen - Bohrungen (18/1,3,5) ø 7mm bohren - Beiliegenden Kantenschutz (19/1) gemäß Bild 19 einsetzen - Beiliegenden Kantenschutz (20/1) gemäß Bild 20 einsetzen Heizgerät montieren...
  • Seite 10: Brennluftansaugleitung

    Thermo Top E - Mecanyl-Brennstoffleitung (22/1) gemäß Bild 22 entlang Kabelbaum Heizgerät verlegen - Mecanyl-Brennstoffleitung (23/1) gemäß Bild 23 hinter dem Sicherungsträger zum Unterboden ver- legen - Kabelbaum Heizgerät am Heizgerät aufstecken Brennluftansaugleitung HINWEIS: Einbaulage des Luftansaugschalldämpfers beachten, siehe „Einbauanweisung“...
  • Seite 11: Einbindung In Den Wasserkreislauf

    Thermo Top E Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgenden wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des Fahrzeuges beschrieben (Bild 25) Legende zu Bild 25: 1 Ausgleichsbehälter...
  • Seite 12: Dosierpumpe

    Thermo Top E - Fahrzeugeigenen Wasserschlauch (28/1,2,3) vom Motoraustritt zum Wärmetauscher-Eintritt abklem- - Fahrzeugeigenen Wasserschlauch (28/1,2,3) vom Motoraustritt zum Wärmetauscher-Eintritt gemäß Bild 28 trennen - Fahrzeugeigenen Schlauchbogen (28/2) entsorgen - Wasserschlauch (29/4) vom Heizgerät-Wasserein- tritt mit Verbindungsrohr 18/20 und Schlauchschel- len mit fahrzeugeigenem Schlauchstück (29/1) vom...
  • Seite 13 Thermo Top E - Lochband (31/1) gemäß Bild 31 an vorhandenem Stehbolzen (31/2) mit Bundmutter befestigen - Dosierpumpe (31/5) mit Rohrschelle gummiert (31/6), Schwingmetallpuffer Bundmuttern (31/3) wie in Bild 31 dargestellt am Lochband (31/1) befestigen - Kabelbaum an der Dosierpumpe ablängen, Gummi- tülle aufschieben, Flachstecker ancrimpen, Stecker-...
  • Seite 14 Thermo Top E - Tankentnehmer (34/1) gemäß Bild 34 ausrichten und befestigen - Tankentnehmer ca. 5mm-7mm über dem Tankbo- den ablängen - Tankarmatur gemäß Herstellerangaben wieder ein- bauen - Reststück Mecanyl-Brennstoffleitung (34/3) mit Schlauchstück (34/2) und Schlauchschellen am Tankentnehmer (34/1) anschließen - Mecanyl-Brennstoffleitung zur Dosierpumpe führen...
  • Seite 15: Abschließende Arbeiten

    - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf „warm“und Gebläse auf Stufe „1 - 2“stellen - Stellung „Defrost“wählen - Webasto-Heizung einschalten, siehe „Betriebsanweisung“ Unterfahrschutz bearbeiten - Unterfahrschutz (36/1) gemäß Bild 36 ausschnei- Radhausverkleidung bearbeiten - Radhausverkleidung (37/1) gemäß...
  • Seite 16 Thermo Top E Webasto Thermosysteme International GmbH Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
  • Seite 17 Bohrschablone MAZDA MX5 oben...
  • Seite 18 Bohrschablone Tankarmatur MAZDA MX5 oben...
