6.

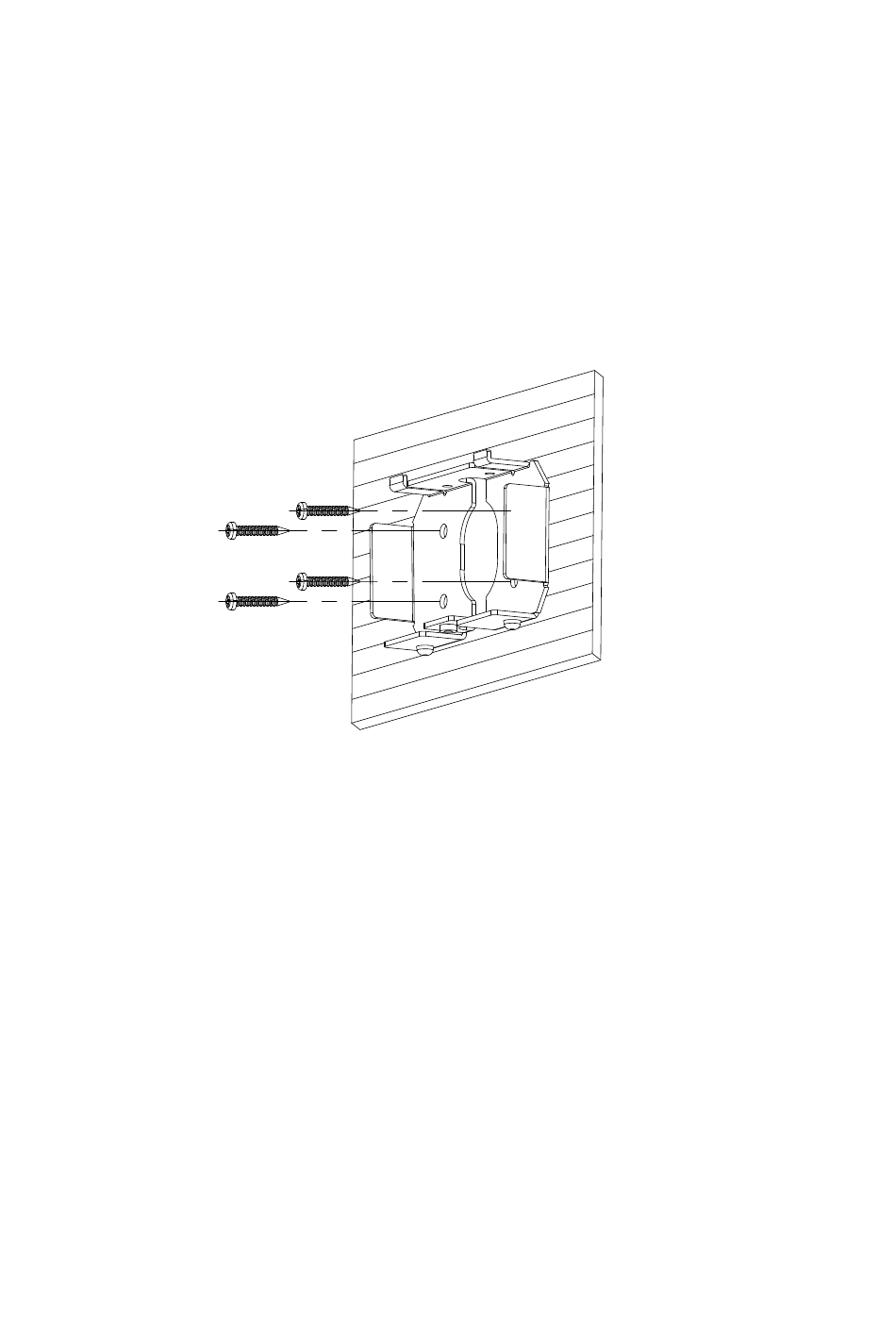

Markieren und bohren Sie mit der mitgelieferten
Bohrschablone oder der Montageplatte der
Wandhalterung vier Löcher in die Montagefläche. Sorgen
Sie für den Zugang für die Verbindungskabel.
7.
Stellen Sie sicher, dass der Aufwärtspfeil auf der
Montageplatte nach oben zeigt, und befestigen Sie die
Montageplatte der Wandhalterung mit der Schraube A
(im Lieferumfang der Wandhalterung enthalten) an der
Wand.
8.
Schließen Sie die entsprechenden Kabel an.
9.
Installieren Sie die Kamera auf der Montageplatte, indem
Sie die zwei Schlitze an der Oberseite der
Wandhalterung mit den zwei Metallklammern an der
Oberseite der Montageplatte ausrichten. Drücken Sie auf
die Wandhalterung/PTZ, bis diese einrastet. Ziehen Sie
die Schraube an der Basis der Wandhalterung fest, um
diese zu fixieren.
20
Installationsanleitung
