Bitte prüfen Sie vorab die
Vollständigkeit des Systems.
Achtung
Mindestens innerhalb der
achtwöchigen Rückgabefrist
sollten die Kartons aufbewahrt
werden, denn NUR bei einer
Rücksendung der Ware in der ge-
lieferten ORIGINALVERPACKUNG
können wir den vollen Kaufpreis
erstatten!
6 · Concept E

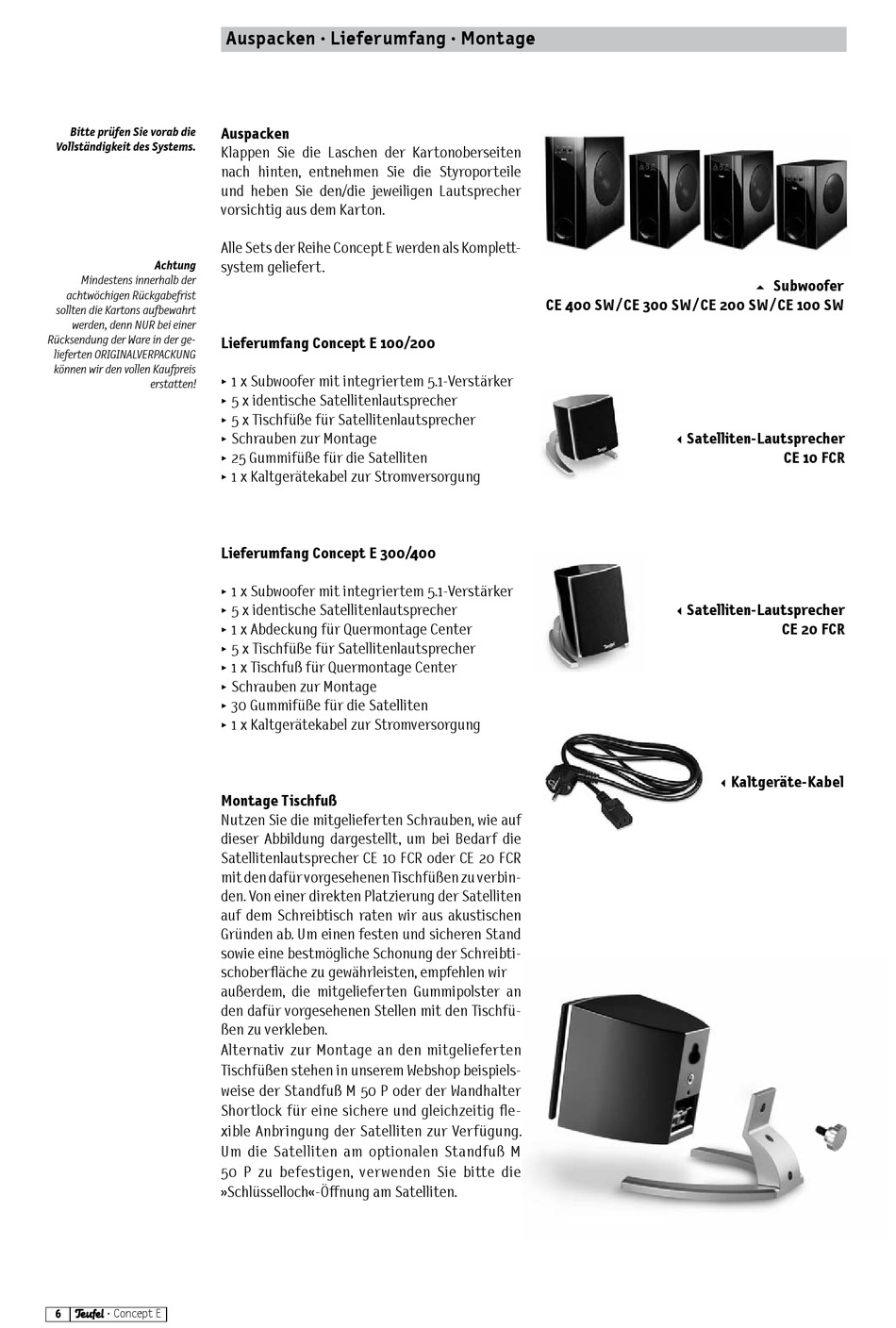

Auspacken · Lieferumfang · Montage
Auspacken
Klappen Sie die Laschen der Kartonoberseiten
nach hinten, entnehmen Sie die Styroporteile
und heben Sie den/die jeweiligen Lautsprecher
vorsichtig aus dem Karton.
Alle Sets der Reihe Concept E werden als Komplett-
system geliefert.
Lieferumfang Concept E 100/200
Ě 1 x Subwoofer mit integriertem 5.1-Verstärker
Ě 5 x identische Satellitenlautsprecher
Ě 5 x Tischfüße für Satellitenlautsprecher
Ě Schrauben zur Montage
Ě 25 Gummifüße für die Satelliten
Ě 1 x Kaltgerätekabel zur Stromversorgung
Lieferumfang Concept E 300/400
Ě 1 x Subwoofer mit integriertem 5.1-Verstärker
Ě 5 x identische Satellitenlautsprecher
Ě 1 x Abdeckung für Quermontage Center
Ě 5 x Tischfüße für Satellitenlautsprecher
Ě 1 x Tischfuß für Quermontage Center
Ě Schrauben zur Montage
Ě 30 Gummifüße für die Satelliten
Ě 1 x Kaltgerätekabel zur Stromversorgung
Montage Tischfuß
Nutzen Sie die mitgelieferten Schrauben, wie auf
dieser Abbildung dargestellt, um bei Bedarf die
Satellitenlautsprecher CE 10 FCR oder CE 20 FCR
mit den dafür vorgesehenen Tischfüßen zu verbin-
den. Von einer direkten Platzierung der Satelliten
auf dem Schreibtisch raten wir aus akustischen
Gründen ab. Um einen festen und sicheren Stand
sowie eine bestmögliche Schonung der Schreibti-
schoberfläche zu gewährleisten, empfehlen wir
außerdem, die mitgelieferten Gummipolster an
den dafür vorgesehenen Stellen mit den Tischfü-
ßen zu verkleben.
Alternativ zur Montage an den mitgelieferten
Tischfüßen stehen in unserem Webshop beispiels-
weise der Standfuß M 50 P oder der Wandhalter
Shortlock für eine sichere und gleichzeitig fle-
xible Anbringung der Satelliten zur Verfügung.
Um die Satelliten am optionalen Standfuß M
50 P zu befestigen, verwenden Sie bitte die
»Schlüsselloch«-Öffnung am Satelliten.
CE 400 SW/CE 300 SW/CE 200 SW/CE 100 SW
Satelliten-Lautsprecher
3
Satelliten-Lautsprecher
3
Subwoofer
5
CE 10 FCR
CE 20 FCR
Kaltgeräte-Kabel
3
