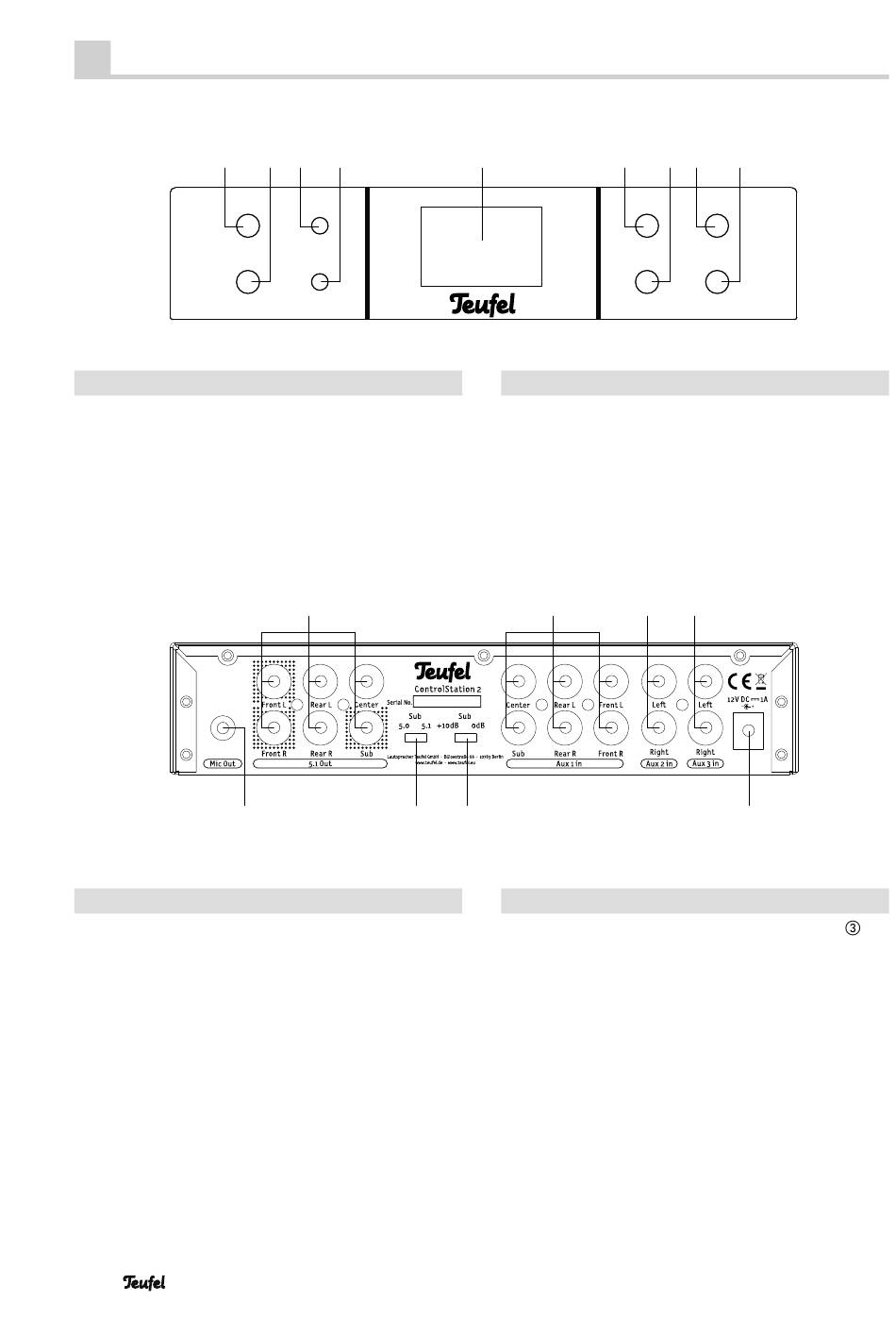

Bedienelemente und Anschlüsse

Vorderseite

1
Standby
Source
Pos Bezeichnung Erklärung
1 Standby Ein-/Standby-Taste
2 Source Audioquelle wählen
3 Phones Kopfhöreranschluss
4 Mic Mikrofonanschluss
5 — Anzeigefeld
Rückseite
17
Pos Bezeichnung Erklärung
10 5.1 Out 5.1-Ausgang zum Verstärker
11 Aux 1 In 5.1-Eingang
12 Aux 2 In 2.0-Eingang
13 Aux 3 In 2.0-Eingang
6 • ControlStation 2
2 3 4
Phones
Mic
10
16
5 6
Pos Bezeichnung
6 Mute
7 Pure
8 +
9 –
11
15
Pos Bezeichnung
14 12V DC
Sub
15
+10dB/0dB
16 Sub 5.0/5.1
17 Mic Out
7 8 9
Mute +
Pure –
Erklärung
Stummschaltung
Umwandlung von Stereo (2.0)
auf 5.1 ausschalten
Lautstärke erhöhen
Lautstärke verringern
12 13
14
Erklärung
Anschluss für Steckernetzteil
Subwoofer-Anhebung ein-/aus-
schalten
Subwoofer-Kanal aus vorderen
Kanälen bilden/direkt durchschal-
ten
Mikrofonausgang zum PC
