Anschluss: 5.1-Soundkarte
Anschluss an eine 5.1-Soundkarte
Ein Concept E 100/200/300/400 eignet sichperfekt
für einen direkten Anschluss an jeden Computer.
Ist Ihre Soundkarte für einen 5.1. Betrieb einge-
richtet, finden Sie in der Regel drei 3,5 mm Mini-
Klinkenausgänge vor. Diese verbinden Sie mit Hilfe
von drei Kabeln (3,5 mm-Stereo-Miniklinke auf 2 x
Cinch) an den Eingängen für Front R/L, Rear R/L,
Center und Subwoofer auf der Rückseite des Con-

5.1-SouNdkARte

LiNe out
FRoNt L/R
LiNe out
ReAR L/R
LiNe out
SuBwooFeR
CeNteR
cept E-Subwoofers. Mit welchen Farben die Ausgän-
ge belegt sind und welche Signale welche Ausgänge
jeweils übertragen ist von Soundkarte zu Sound-
karte unterschiedlich.
Bitte konsultieren Sie hierzu das Handbuch der
Soundkarte. Das Teufel-System gibt dann das von
der Soundkarte decodierte Surround-Signal wie-
der.
L
L
L
R R R
L L
L
R R R
L
L
L
R R R
SuBwooFeR CoNCePt e
FRoNt ReAR CeNteR
L
iN
R
SuB
FRoNt ReAR CeNteR
L
iN
R
SuB
FRoNt ReAR CeNteR
L
iN
R
SuB

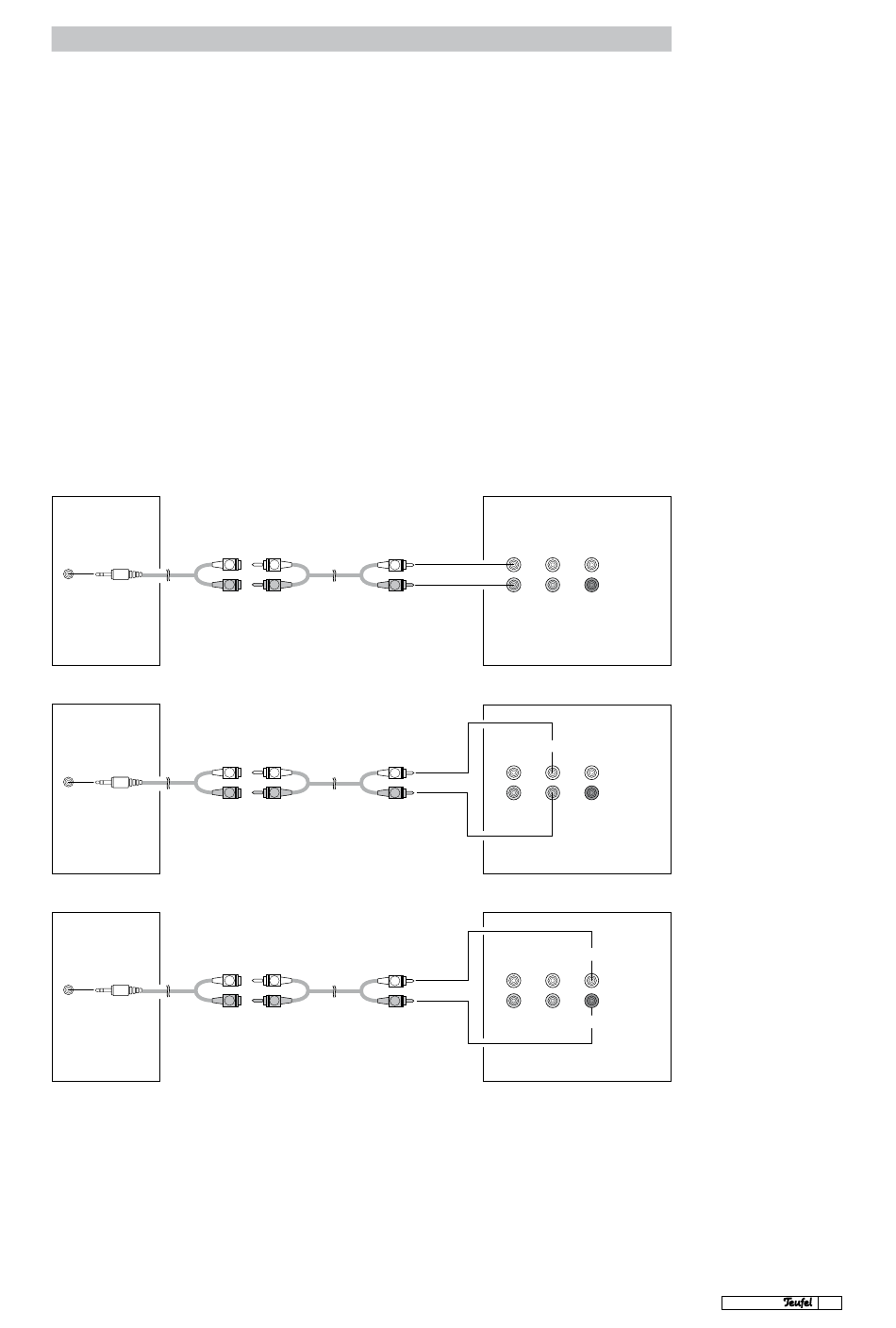

Exemplarischer Anschluss an
eine 5.1-Soundkarte
Hinweis
Bei einer 7.1-Soundkarte bleiben
die Ausgänge/Stecker der Rear-
center-Kanäle ungenutzt.
Concept E · 11
