Einstellungen des DVD-Players
werden auf Seite 15 ausführlich
beschrieben.
Der Anschluss eines Concept E
an einen DVD-Player/Recorder
ohne 5.1-Analog-Ausgänge
Verfügt Ihr DVD-Player/Rekorder
über keinen Decoder bzw. sechs
analoge Cinch-Ausgänge, kön-
nen Sie das Concept E trotzdem
sehr gut einsetzen.
Verbinden Sie den Stereo-
Ausgang Ihres Geräts durch
ein Stereo-Cinchkabel mit den
Front-Eingängen In R/L am Sub-
woofer. Die Frontlautsprecher
geben das Stereo-Signal wieder.
Der Center erzeugt eine Addition
des Stereo-Signals.
Beim Rearlautsprecher findet
eine Subtraktion des rechten
und linken Stereo-Signals statt.
Das bedeutet zwangsläufig, dass
die Rearlautsprecher kein oder
nur ein sehr geringes Signal
wiedergeben, wenn das rechte
und linke Signal identisch ist.
Der Subwoofer übermittelt die
Bass-Signale vom linken und
rechten Kanal.. Dies hört sich
zwar nicht ganz so perfekt wie
Dolby Digital an, klingt aber
allemal besser als eine reine
Stereowiedergabe. Später haben
Sie immer noch die Möglichkeit,
Ihre Lautsprecher über einen
AV-Receiver/Verstärker bzw.
eine Teufel Decoderstation zu
betreiben, um in den vollen
Genuß von Dolby Digital und DTS
zu kommen.
12 · Concept E
Anschluss: DVD-Player/Recorder · Decoderstation
Der Anschluss an einen DVD-Player/Recorder
Ein Concept E 100/200/300/400 ist nicht nur für
einen direkten Anschluss am PC, sondern auch
für eine unmittelbare Verbindung mit einem
DVD-Player/ Rekorder einzusetzen. Auf diese Art
erreichen Sie mit nur zwei Audio-Geräten ein
komplettes Heimkino-Soundsystem!
Damit sich das Set direkt über einen DVD-Spieler
ansteuern lässt, muss der Player/Rekorder über
integrierte Dolby Digital/ DTS-Decoder verfü-
gen. Eine solche Ausstattung ist oft daran zu er-
kennen, dass der DVD-Spieler an seiner Rücksei-

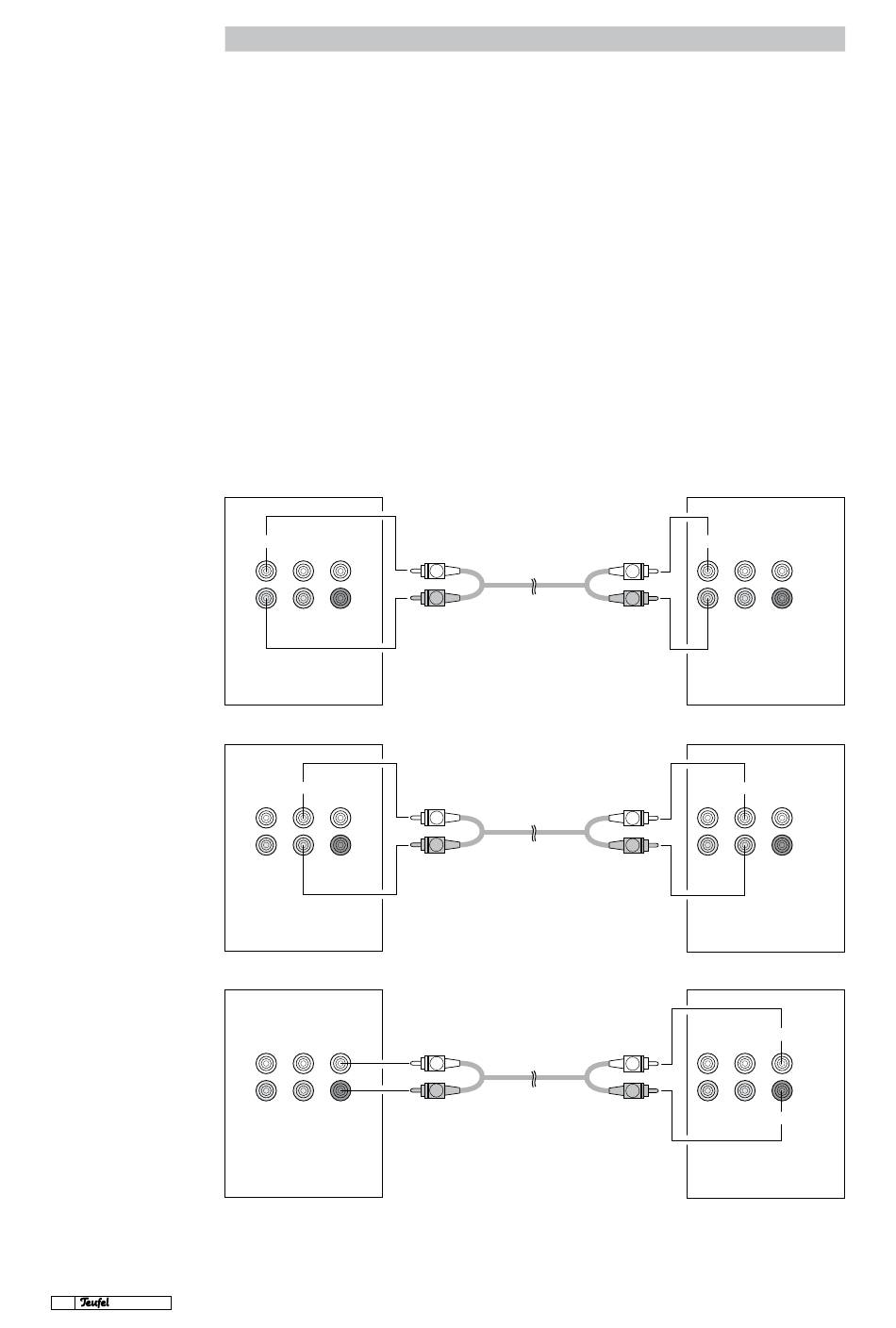

dVd-PLAyeR/ReCoRdeR
FRoNt ReAR CeNteR
L
R
SuB
5.1 ANALog out
FRoNt ReAR CeNteR
L
R
SuB
5.1 ANALog out
FRoNt ReAR CeNteR
L
R
SuB
5.1 ANALog out
te einen analogen 5.1-Cinch-Ausgang hat (sechs
Cinchbuchsen für Front R/L, Rear R/L, Center
und Subwoofer). Der DVD-Player/Recorder wird
mit drei Stereo-Cinch-Kabeln direkt an den
Subwoofer angeschlossen, von den 5.1-Cinch-
Ausgängen des DVD-Players an die 5.1-Cinch-
Eingänge des Subwoofers.
Der Anschluss an eine Decoderstation
Diese Verbindung erfolgt auf die gleiche Art wie
beim DVD-Player. Details entnehmen Sie bitte
dem Handbuch einer Decoderstation.
L
R
L
R
L
R
SuBwooFeR CoNCePt e
FRoNt ReAR CeNteR
L
R
SuB
FRoNt ReAR CeNteR
L
R
SuB
FRoNt ReAR CeNteR
L
R
SuB
L
iN
R
L
iN
R
L
iN
R
