Schritt 19
TD28

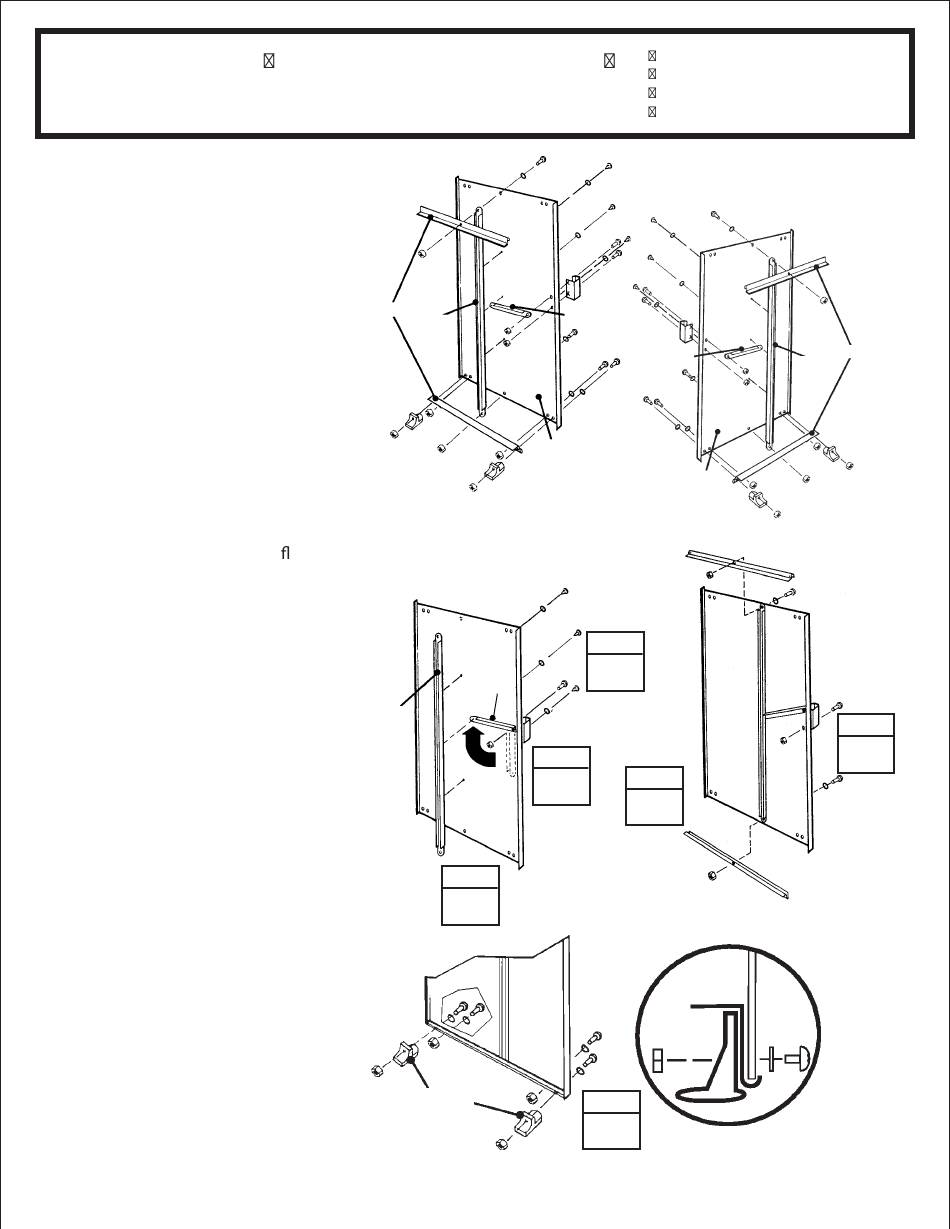

Die Schritte beschreiben die Montage
der rechten Tür. Zur Montage der
linken Tür verfahren Sie genauso.
Gehen Sie wie folgt vor:
1
Befestigen Sie die mittlere
Tüversteifung und den Griff mit
einer Schraube an die Tür, wie
gezeigt. Die Schraube noch nicht
anziehen.
2
Die mittlere Türversteifung nach
oben zur Bohrung in der Mitte der
Tür schwenken und eine Schraube
einschrauben.
3
Die vertikale Türversteifung
gegen die Mitte der Türinnen äche
halten und die Schraube drehen, um
die vertikale Türversteifung und die
mittlere Türversteifung festzulegen.
Mit der Tür über und unter der
mittleren Verbindung mit 2 Schrauben
befestigen.
4
Eine zweite Schraube in den
Türgriff einschrauben und beide
Schrauben anziehen.
5
Eine horizontale Türversteifung
auf die Oberkante und Unterkante
setzen und mit 1 Schraube in der
Mitte befestigen.
6
Die unteren Türführungen und
Schrauben wie gezeigt befestigen.
7
Schritte 1 bis 6 für die linke Tür
wiederholen.
Hierzu benötigen Sie folgende Teile
Montage der Türen
10497
6300
66382
66382
6300
SCHRITT
66382
66045
3719
66045
10477
rechte Tür
SCHRITT
1
3719
66045
SCHRITT
SCHRITT
2
3
Endansicht
SCHRITT
6
28
3719 mittlere Türversteifung (2)
10477 rechte und linke Türen (2)
10497 horiz. Türversteifung (4)
6300
vertik. Türversteifung (2)
6300
3719
10477
66382
linke Tür
10497
5
10497
horiz.
Türversteifung
Tür
U-Scheibe
Führung
10497
66382
SCHRITT
4
