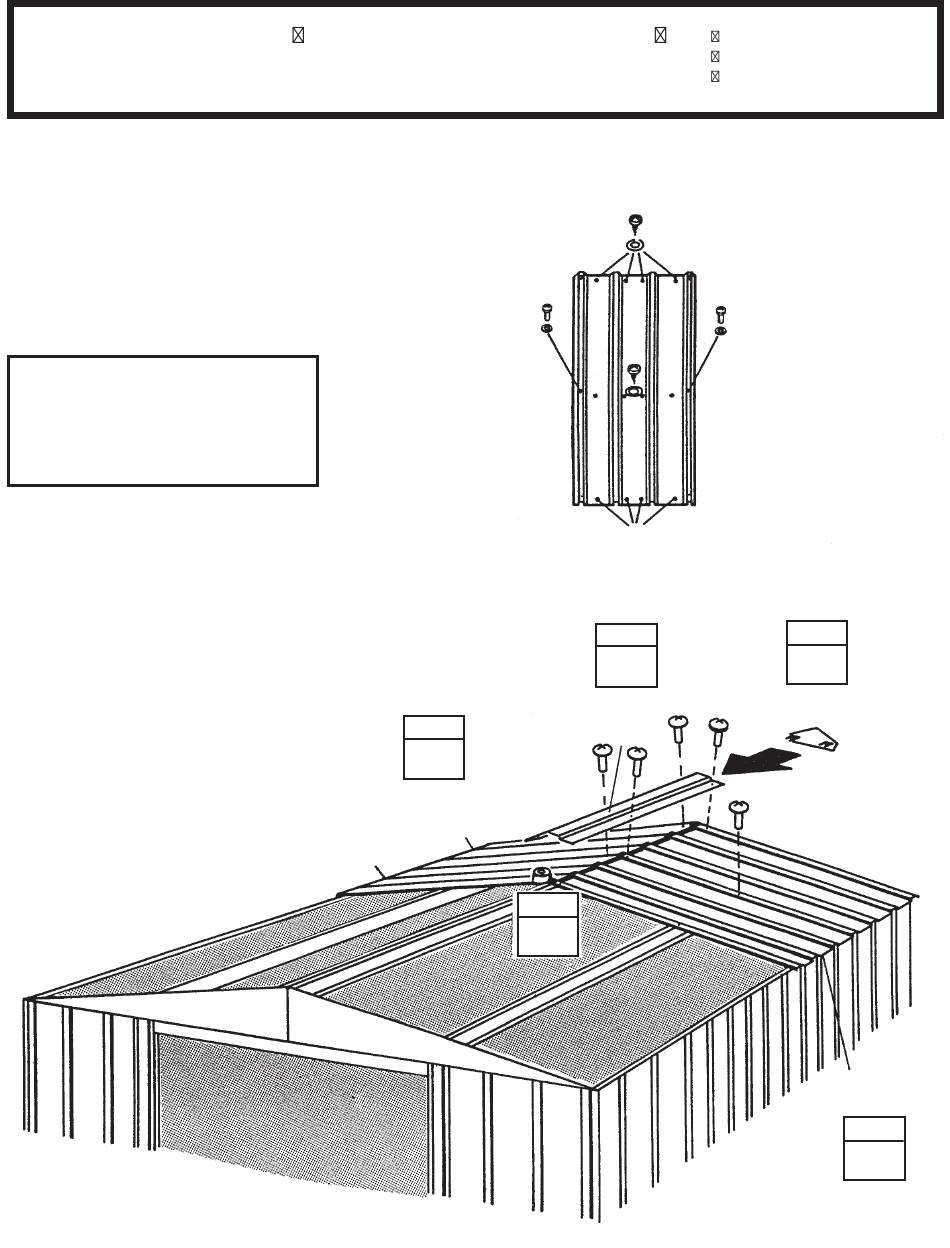

Schritt 15
TC24
1
Ein linkes Dachpaneel an der
linken, hinteren Dachecke befestigen.
2
Z w e i
D a c h p a n e e l e
der auf der vor her igen S eite
a n g e g e b e n e n
R e i h e n f o l g e
installieren. Beim Befestigen der
Dachpaneele die angegebene
Befestigungsreihenfolge einhalten.
HINWEIS
Die schmale Dachpaneelrippe
(mit Erhöhung) wird immer von
der breiten Rippe des
benachbarten Paneels überlappt.
3
Den Spalt am Dachfirst entlang
mit Dichtungsband abdecken. Rollen
Sie das Band ab und pressen
Sie es nach unten über den Spalt
a m Fi r s t, n a c h d e m S i e j e d e s
Dachpaneel installieren. Das Band
erst abschneiden, wenn das ganze
Dach fertiggestellt ist.
4
Eine Firstabdeckung 6869 mit
Schrauben und Muttern auf dem
Dachteil installieren.
5
Die Dachpaneelrippen, Firstblende
und Firstabdeckung
mit Schrauben und Muttern
zusammen befestigen.
Hierzu benötigen Sie folgende Teile
Dachmontage
i n
Überlappung
mit Schraube
befestigen
SCHRITT
1
6641 Dachpaneel, links
6529
24
Schrauben
zum
Dachträger
Schrauben
zum
Dachträger
Zu diesem
Zeitpunkt nicht
befestigen
SCHRITT
4
6869
Dichtungsband
SCHRITT
3
6641 Dachpaneel, links (1)
6529 Dachpaneel (2)
6869 Firstabdeckung (1)
Überlappung
mit Schraube
befestigen
SCHRITT
5
6529
Dachpaneel
SCHRITT
2
