3

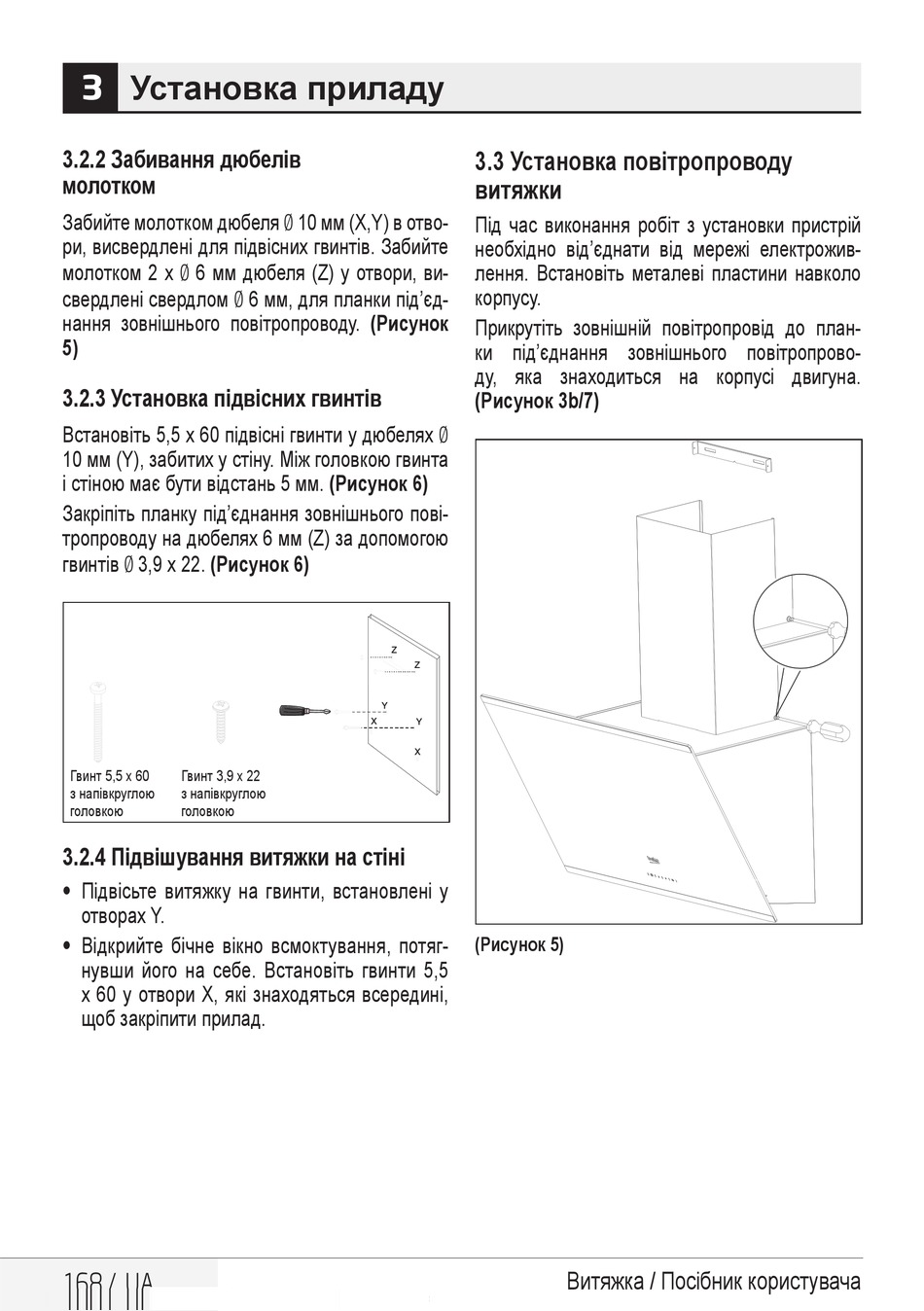

Установка приладу
3.2.2 Забивання дюбелів
молотком
Забийте молотком дюбеля Ø 10 мм (X,Y) в отво-
ри, висвердлені для підвісних гвинтів. Забийте
молотком 2 x Ø 6 мм дюбеля (Z) у отвори, ви-
свердлені свердлом Ø 6 мм, для планки під'єд-
нання зовнішнього повітропроводу. (Рисунок
5)
3.2.3 Установка підвісних гвинтів
Встановіть 5,5 x 60 підвісні гвинти у дюбелях Ø
10 мм (Y), забитих у стіну. Між головкою гвинта
і стіною має бути відстань 5 мм. (Рисунок 6)
Закріпіть планку під'єднання зовнішнього пові-
тропроводу на дюбелях 6 мм (Z) за допомогою
гвинтів Ø 3,9 x 22. (Рисунок 6)
Гвинт 5,5 x 60 Гвинт 3,9 x 22
з напівкруглою з напівкруглою
головкою головкою
3.2.4 Підвішування витяжки на стіні
• Підвісьте витяжку на гвинти, встановлені у
отворах Y.
• Відкрийте бічне вікно всмоктування, потяг-
нувши його на себе. Встановіть гвинти 5,5
x 60 у отвори X, які знаходяться всередині,
щоб закріпити прилад.
168 / UA
3.3 Установка повітропроводу
витяжки
Під час виконання робіт з установки пристрій
необхідно від'єднати від мережі електрожив-
лення. Встановіть металеві пластини навколо
корпусу.
Прикрутіть зовнішній повітропровід до план-
ки під'єднання зовнішнього повітропрово-
ду, яка знаходиться на корпусі двигуна.
(Рисунок 3b/7)
Z
Z
Y
X Y
X
(Рисунок 5)
Витяжка / Посібник користувача
