2.5.3 Ausrichtung des Tonarms / Tonabnehmers
Zu den nachfolgenden Einstellungen legen Sie die Einstell-
schablone auf den Plattenteller auf. Entfernen Sie den Na-
delschutz des Tonabnehmers. Wenn Sie den Tonabnehmer
etwa auf Plattenmitte absenken, sollte seitlich betrachtet,
die Oberkante des Tonabnehmerkörpers parallel zur Schall-
plattenoberfläche verlaufen. Als Orientierung kann hier auch
das Tonarmrohr dienen. Die genaueste Einstellung errei-
chen Sie, wenn Sie die Parallelität mithilfe eines Geodreiecks
überprüfen.
Falls nötig, passen Sie die Tonarmhöhe durch Verschieben

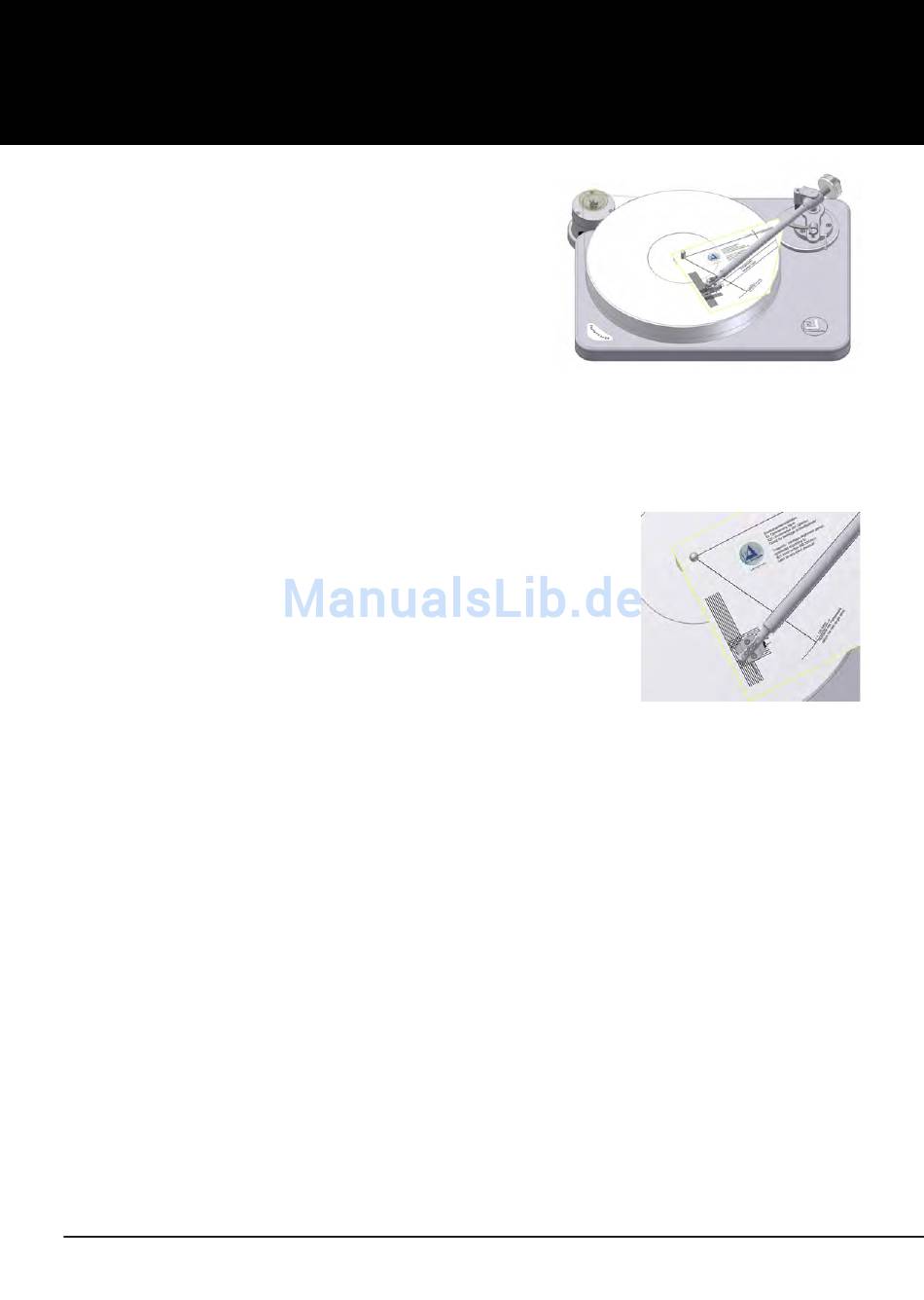

Abb. 8: Ausrichtung des Tonarms
des Tonarmes in der Tonarmbohrung in die entsprechende
Richtung an und fixieren Sie diese Tonarmposition durch An-
ziehen der seitlichen Madenschraube.
Senken Sie nun den Tonabnehmer wieder auf die Platteno-
berfläche ab und betrachten Sie den Tonabnehmer von vor-
ne.
Prüfen Sie, ob die obere Tonabnehmerkante parallel zur
Plattenoberfläche verläuft. Passen Sie gegebenenfalls die
Tonabnehmerposition an, indem Sie die kleine Innensechs-
kantschraube auf der Tonarmrohrunterseite in der Nähe des
Headshells vorsichtig lösen (Achtung: nicht ganz heraus dre-
hen!), damit sich das Headshell mit montiertem Tonabneh-
mer um die Längsachse verdrehen lässt.
Nachdem Sie die richtige Position gefunden haben, ziehen
Abb. 9: Parallelität des Tonarms
sie die kleine Innensechskantschraube wieder vorsichtig
fest, ohne dabei die zuvor gewählte Position zu verändern.
Drehen Sie das Headshell nicht, während sich der Abtast-
diamant auf der Schallplatte befindet! Es ist notwendig die
Nadel von der Schallplatte abzuheben und anschließend die
Parallelität erneut zu prüfen.
Nun können Sie den Tonarm in dieser Position fixieren, in-
dem Sie die Madenschraube auf der rechten Seite der Mon-
tierbasis mit dem mitgelieferten Innensechskantschlüssel
handfest anziehen.
Zur Tonarm- und Tonabnehmerjustage benötigen Sie die
ebenfalls mitgelieferte Einstellschablone.
Drehen Sie anschließend den Plattenteller soweit, dass in
etwa die Position wie in nebenstehender Abbildung erreicht
wird.
Wenn die Flanken des Tonarmrohres von oben betrachtet
absolut parallel mit den Markierungslinien der Einstellscha-
blone abschließen, können Sie mithilfe des Tonarmliftes den
Diamanten des Tonabnehmers auf den Referenzpunkt der
Einstellschablone absenken.
