POOL ABFLUSS-FILTER & KOLBENVENTIL EINRICHTUNG (optional)
Das Siebgitter verhindert, dass große Objekte durch Strömung in die Filterpumpe
gezogen werden und die Pumpe dadurch beschädigen. Wenn Ihr Pool einen aufblasbaren
oberen Ring hat, installieren Sie den Filter, den Stutzen und das Kolbenventil, bevor Sie
den oberen Ring aufblasen. Die fortschreitenden Ersatzteilnummern verweisen auf die
Darstellung der Ersatzteile in der Ersatzteilliste. Aufbauanleitung:

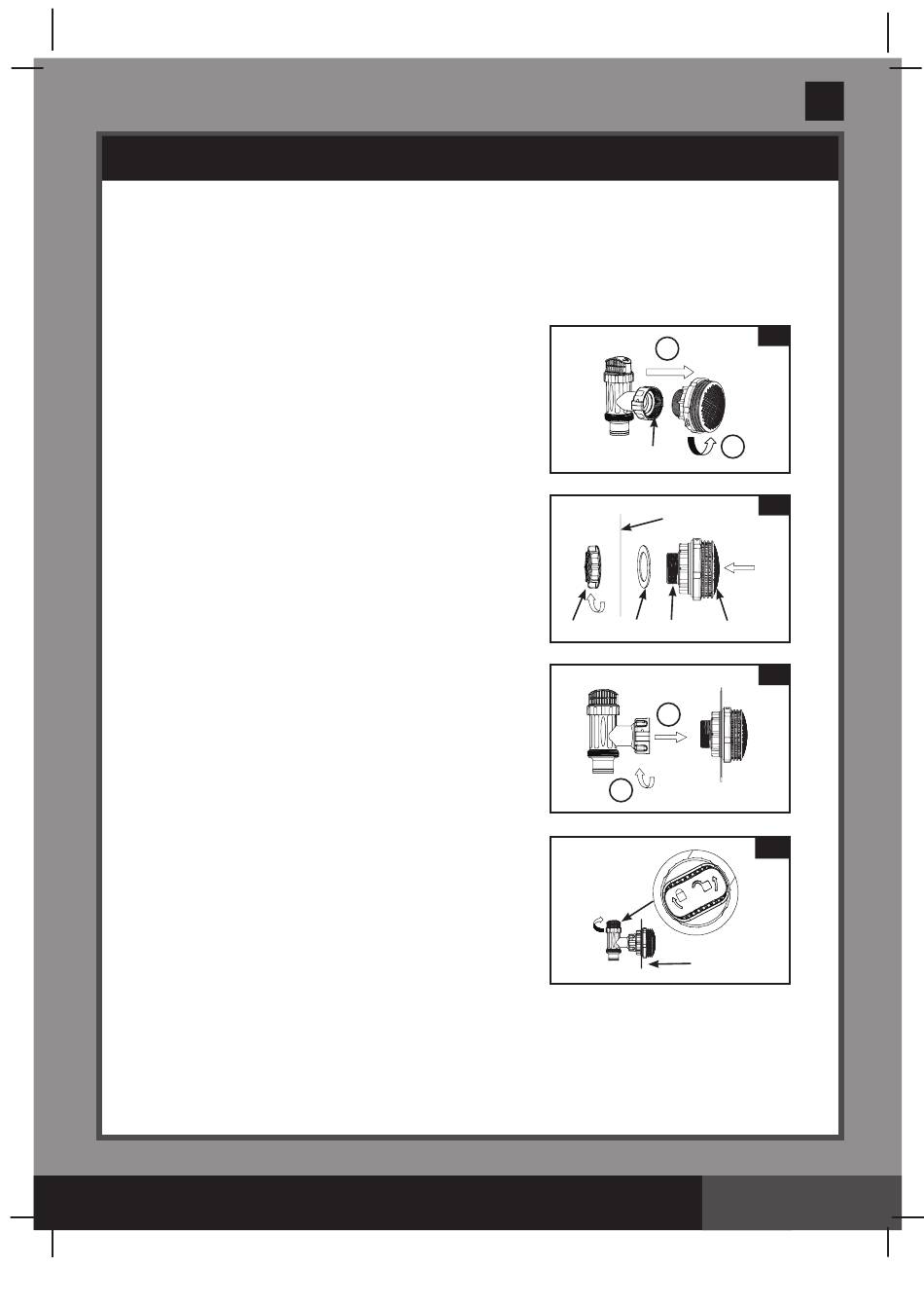

1. Schrauben Sie die Ventilkolbenverbindung
gegen den Uhrzeigersinn auf und lösen Sie
ihn vom Schraubfilterverbinder (26) (siehe
dazu Zeichnung 1). Achten Sie darauf dass
der Stufendichtungsring (23) auf seinem Platz
bleibt. Stellen Sie den Ventilkolben am Boden
auf einen sicheren Platz.
2. Schrauben Sie die Filtermutter (24) gegen
den Uhrzeigersinn von der Schraubverbindung
(26) ab. Stecken Sie die Unterlegscheibe (25)
in die Schraubverbindung (26).
3. Bringen Sie den Filter und den
Absperrschieber an der unteren Position
vom Poolwasserabfluss (gekennzeichnet
mit „+") an. Stecken Sie das Verbindungsstück
(26) von der Innenseite der Beckenwand aus
in eines der vorbereiteten Löcher, wobei die
Unterlegscheibe auf der Verbindung
verbleibt und so auf der Innenseite der
Beckenwand platziert wird.
4. Vor dem Zusammenbau die Gewinde mit
Vaseline einfetten. Schrauben Sie die
Filtermutter im Uhrzeigersinn (24) mit der
flachen Seite der Filtermutter (24) in
Richtung zur Außenseite der Beckenwand
wieder auf den Schraubverbinder (26)
(siehe dazu Zeichnung 2).
5. Ziehen Sie von Hand die Filtermutter (24)
auf dem Schraubverbinder (26) fest.
6. Nehmen Sie den Kolbenventilbausatz. Stellen
Sie sicher dass der Stufendichtungsring an der
richtigen Stelle sitzt.
7. Schrauben Sie die Ventilkolbenverbindung
wieder auf den Schraub-Filterverbinder (26)
(siehe dazu Zeichnung 3).
8. Drehen Sie den Ventilkolben-Griff im
Uhrzeigersinn auf geschlossene Stelle.
Stellen Sie sicher, dass der Ventilkolben
sicher bzw. fest geschlossen ist. Dieser
verhindert, dass das Wasser bei der Befüllung
rausfließt (siehe dazu Zeichnung 4).
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
