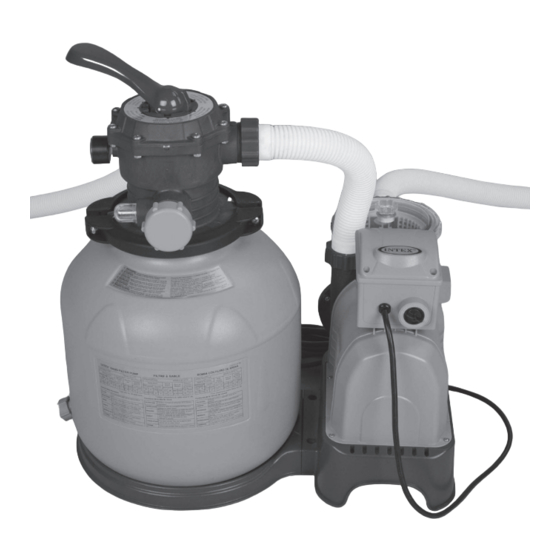

Modell SF80220RC 6 m
Modell SF70220RC 8 m
Modell SF60220RC 10 m
Symbolfoto.
Vergessen Sie nicht, diese anderen ausgezeichneten Intex Produkte
auszuprobieren: Pools, Pool Zubehör, aufblasbare Pools und In-Home
Spielwaren, Luftbetten und Boote, erhältlich im Fachhandel oder Sie
besuchen uns auf unserer Homepage.
Durch die Politik, der kontinuierlichen Produktverbesserung, behält
sich INTEX das Recht vor, Daten, Erscheinungsbilder oder Updates
(Produktspezifikationen) jederzeit ohne Vorankündigung zu ändern!
Rechte vorbehalten. Printed in China/Imprimé en Chine/Impreso en China/Gedruckt in China.
®™ Trademarks used in some countries of the world under license from/®™ Marques utilisées dans certains pays sous
licence de/Marcas registradas utilizadas en algunos países del mundo bajo licencia de/Warenzeichen verwendet in einigen
Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O
Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European
Union by/Distribué dans l'Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union
durch/Intex Trading B.V., Venneveld 9, 4705 RR Roosendaal – The Netherlands
www.intexcorp.com
(195GS) SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 07/30/2014
WICHTIGE
SICHERHEITSHINWEISE
Lesen Sie zuerst die Anleitung bevor Sie mit
der Installation des Produktes beginnen,
und befolgen Sie die Anweisung genau.
©2014 Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Trading Ltd.
- Intex Recreation Corp.
All rights reserved/Tous droits réservés/Todos los derechos reservados/Alle
195
Deutsch
GS
3
3
3
