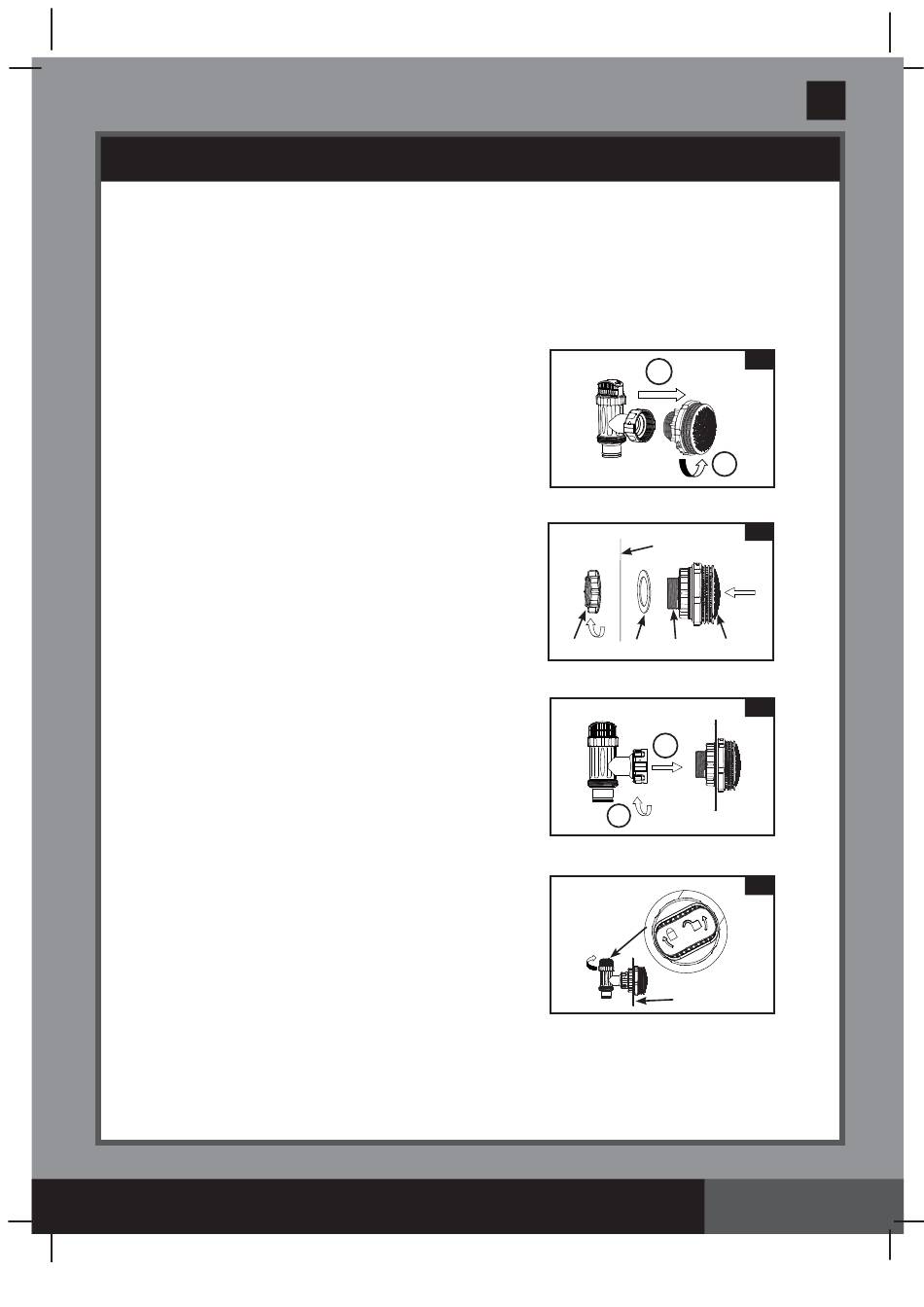

POOL ABFLUSS-FILTER&ABSPERRSCHIEBER EINRICHTUNG (optional)
Das Filtersieb verhindert, dass große Teile die Filterpumpe verstopfen oder
beschädigen. Die Absperrschieber-Einheit verhindert, dass Wasser in die Filterpumpe
kommt, während die Filterpatrone gerade eingesetzt oder gereinigt wird. Wenn Ihr Pool
einen aufblasbaren oberen Ring hat, installieren Sie den Filter, den Stutzen und den
Absperrschieber, bevor Sie den oberen Ring aufblasen. Die fortschreitenden
Ersatzteilnummern verweisen auf die Darstellung der Ersatzteile in der Ersatzteilliste.
Aufbauanleitung:
1. Schrauben Sie die Absperrschieber-Einheit
gegen den Uhrzeigersinn auf und lösen Sie
sie vom Schraubfilterverbinder (14) (siehe
dazu Zeichnung 1). Achten Sie darauf dass
der Stufendichtungsring (11) auf seinem
Platz bleibt. Legen Sie den Absperrschieber
am Boden auf einen sicheren Platz.
2. Schrauben Sie die Filtermutter (12) gegen
den Uhrzeigersinn von der
Schraubverbindung (14) ab. Stecken Sie die
Unterlegscheibe (13) in die
Schraubverbindung (14).
3. Bringen Sie den Filter und den
Absperrschieber an der unteren Position vom
Poolwasserabfluss (gekennzeichnet mit „+")
an. Stecken Sie das Verbindungsstück (14)
von der Innenseite der Beckenwand aus in
eines der vorbereiteten Löcher, wobei die
Unterlegscheibe auf der Verbindung verbleibt
und so auf der Innenseite der Beckenwand
platziert wird.
4. Vor dem Zusammenbau die Gewinde mit
Vaseline einfetten. Schrauben Sie die
Filtermutter im Uhrzeigersinn (12) mit der
flachen Seite der Filtermutter (12) in Richtung
zur Außenseite der Beckenwand wieder auf
den Schraubverbinder (14) (siehe dazu
Zeichnung 2).
5. Ziehen Sie von Hand die Filtermutter (12) auf
dem Schraubverbinder (14) fest.
6. Nehmen Sie die Absperrschieber-Einheit.
Stellen Sie sicher dass der Stufendichtungsring
an der richtigen Stelle sitzt.
7. Schrauben Sie die Absperrschieber-Einheit
wieder auf den Schraub-Filterverbinder (14)
(siehe dazu Zeichnung 3).
8. Drehen Sie den Absperrschieber-Griff im
Uhrzeigersinn auf geschlossene Stelle.
Stellen Sie sicher, dass der Absperrschieber
sicher bzw. fest geschlossen ist. Dieser
verhindert, dass das Wasser bei der
Befüllung hinausfließt (siehe dazu
Zeichnung 4).
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(110GS) MODEL 634RC FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 07/13/2018
12
Deutsch
1
2
1
2
POOLFOLIE
INNENSEITE
17
13
14
3
1
2
4
POOLFOLIE
INNENSEITE
Seite 6
110
GS
