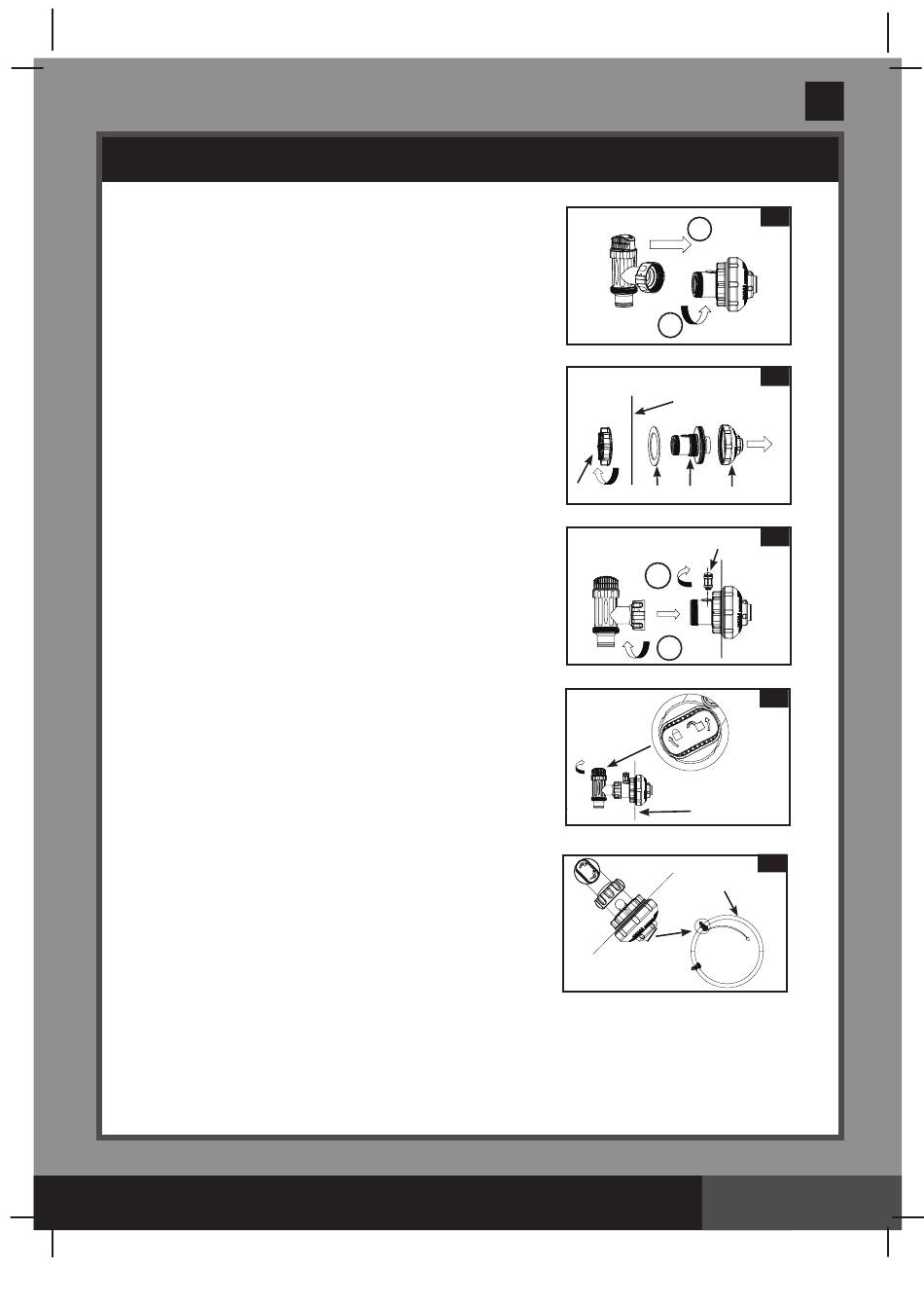

POOL-EINLAUFMUNDSTÜCK & KOLBENVENTIL EINRICHTUNG (optional)
1. Schrauben Sie die Kolbenventilverbindung gegen den
Uhrzeigersinn vom Schraubanschluss der Luftzufuhr
(42) ab (siehe dazu Zeichnung 5). Achten Sie
darauf dass der Stufendichtungsring (23) auf seinem
Platz bleibt. Stellen Sie den Ventilkolben am Boden
auf einen sicheren Platz.
2. Schrauben Sie die Siebmutter (24) gegen den
Uhrzeigersinn vom Schraubanschluss der Luftzufuhr
(42) ab. Stecken Sie die Unterlegscheibe (25) in die
Schraubverbindung (42).
3. Bringen Sie den Stutzen und den Absperrschieber an
der oberen Position vom Poolwassereinlauf an.
Führen Sie die Düsenverbindung (27 und 42) von der
Innenseite der Beckenfolie in eine der vorgebohrten
Öffnungen ein. Die Unterlegscheibe bleibt dabei am
Anschluss und wird an die Innenseite der Folienwand
angedrückt.
4. Vor dem Zusammenbau die Gewinde mit Vaseline
einfetten. Schrauben Sie nun die Siebmutter (24) mit
der flachen Seite zur Folienaußenseite zeigend im
Uhrzeigersinn wieder am Schraubanschluss für die
Luftzufuhr (42) an (siehe dazu Zeichnung 6).
5. Ziehen Sie die verstellbare Beckeneinlaufdüse (27)
und die Siebmutter (24) am Schraubanschluss für die
Luftzufuhr (42) handfest an.
6. Nehmen Sie den Kolbenventilbausatz. Stellen
Sie sicher dass der Stufendichtungsring an der
richtigen Stelle sitzt.
7. Schrauben Sie das Luftstrahlventil (41) am
Schraubanschluss für die Luftzufuhr (42) an.
HINWEIS: Stellen Sie sicher, dass das Luftstrahlventil
fest angeschraubt ist und nach oben zeigt. Schrauben
Sie den Kolbenventilanschluss im Uhrzeigersinn
wieder am Schraubanschluss für die Luftzufuhr (42)
an (siehe dazu Zeichnung 7).
8. Drehen Sie den Ventilkolben-Griff im Uhrzeigersinn
auf geschlossene Stelle. Stellen Sie sicher, dass der
Ventilkolben sicher bzw. fest geschlossen ist. Dieser
verhindert, dass das Wasser bei der Befüllung
rausfließt (siehe dazu Zeichnung 8).
9. Für bessere Zirkulationsergebnisse stellen Sie die
Richtung des Mundstückkopfes so ein, dass sie vom
Poolabfluss wegzeigt (siehe dazu Zeichnung 9).
10. Das Becken kann nun mit Wasser gefüllt werden.
Anweisungen hierfür finden sich im Benutzerhandbuch
für das freistehende Becken.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
