POOL ABFLUSS-FILTER & KOLBENVENTIL EINRICHTUNG
Das Siebgitter verhindert, dass große Objekte durch Strömung in die
Filterpumpe gezogen werden und die Pumpe dadurch beschädigen. Wenn Ihr
Pool einen aufblasbaren oberen Ring hat, installieren Sie den Filter, den
Stutzen und das Kolbenventil, bevor Sie den oberen Ring aufblasen. Die
fortschreitenden Ersatzteilnummern verweisen auf die Darstellung der
Ersatzteile in der Ersatzteilliste. Aufbauanleitung:

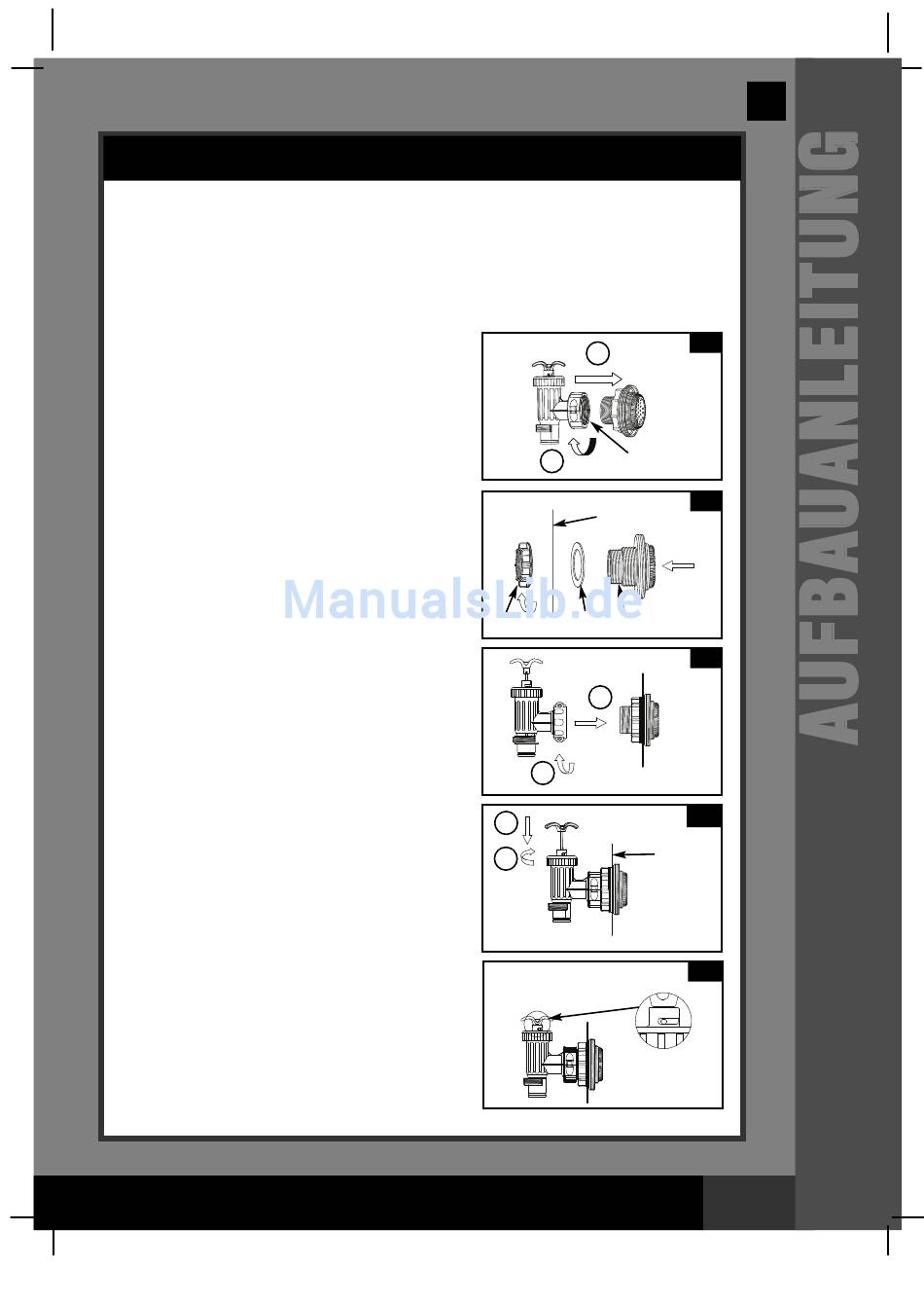

1. Schrauben Sie die Ventilkolbenverbindung
gegen den Uhrzeigersinn auf und lösen Sie
ihn vom Schraubfilterverbinder (26) (siehe
dazu Zeichnung 1). Achten Sie darauf
dass der Stufendichtungsring (23) auf
seinem Platz bleibt. Stellen Sie den
Ventilkolben am Boden auf einen sicheren
Platz.
2. Schrauben Sie die Filtermutter (24) gegen
den Uhrzeigersinn von der
Schraubverbindung (26) ab.
3. Bringen Sie den Filter und den
Absperrschieber an der unteren Position
vom Poolwasserabfluss (gekennzeichnet
mit „+") an. Stecken Sie das
Verbindungsstück (26) von der Innenseite
der Beckenwand aus in eines der
vorbereiteten Löcher, wobei die
Unterlegscheibe auf der Verbindung
verbleibt und so auf der Innenseite der
Beckenwand platziert wird.
4. Vor dem Zusammenbau die Gewinde mit
Vaseline einfetten. Schrauben Sie die
Filtermutter im Uhrzeigersinn (24) mit der
flachen Seite der Filtermutter (24) in
Richtung zur Außenseite der Beckenwand
wieder auf den Schraubverbinder (26)
(siehe dazu Zeichnung 2).
5. Ziehen Sie von Hand die Filtermutter (24)
auf dem Schraubverbinder (26) fest.
6. Nehmen Sie den Kolbenventilbausatz.
Stellen Sie sicher dass der
Stufendichtungsring an der richtigen Stelle
sitzt.
7. Schrauben Sie die Ventilkolbenverbindung
wieder auf den Schraub-Filterverbinder (26)
(siehe dazu Zeichnung 3).
8. Untersuchen Sie den Ventilkolben um
festzustellen ob der Griff vollständig
heruntergedrückt ist auf die "0/1" Position.
Falls nein fassen Sie den Griff oben an und
drücken Sie ihn herunter indem Sie im
Uhrzeigersinn drehen bis die
hervorstehende Kunststoffnut in Position
"0/1" steht. Dadurch wird verhindert, dass
bei der Befüllung Wasser ausläuft (siehe
dazu auch die Zeichnungen 4.1 & 4.2).
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(128) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 11/08/2011
1
24
2
1
2
Deutsch
128A
1
2
23
2
AUSKLEIDUNG
INNENWAND
25 26
3
1
4.1
AUSKLEIDUNG
INNENWAND
4.2
Seite 9
