POOL ABFLUSS-FILTER & KOLBENVENTIL EINRICHTUNG (optional)
Das Netz des Filters verhindert dass grosse Teile die Filterpumpe verstopfen oder
beschädigen, und der Ventilkolbenbausatz verhindert dass Wasser in die Filterpumpe
kommt während die Filterpatrone gerade eingesetzt oder gereinigt wird. Wenn Ihr
Pool einen aufblasbaren oberen Ring hat, installieren Sie den Filter, den Stutzen
und das Kolbenventil, bevor Sie den oberen Ring aufblasen. Die fortschreitenden
Ersatzteilnummern verweisen auf die Darstellung der Ersatzteile in der Ersatzteilliste.

Aufbauanleitung:

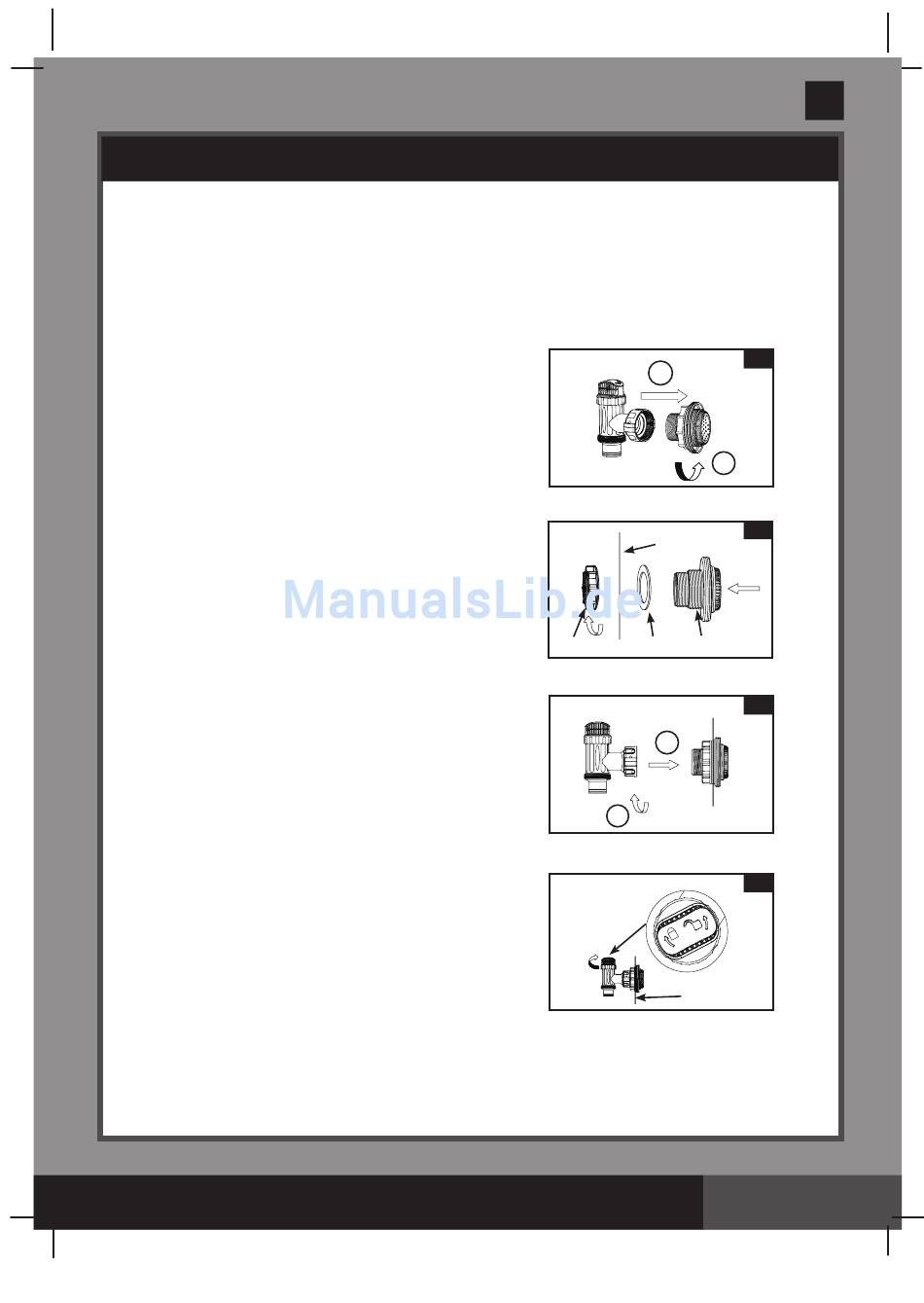

1. Schrauben Sie die Ventilkolbenverbindung
gegen den Uhrzeigersinn auf und lösen Sie
ihn vom Schraubfilterverbinder (14) (siehe
dazu Zeichnung 1). Achten Sie darauf dass
der Stufendichtungsring (11) auf seinem
Platz bleibt. Stellen Sie den Ventilkolben am
Boden auf einen sicheren Platz.
2. Schrauben Sie die Filtermutter (12) gegen
den Uhrzeigersinn von der
Schraubverbindung (14) ab. Stecken Sie die
Unterlegscheibe (13) in die
Schraubverbindung (14).
3. Bringen Sie den Filter und den
Absperrschieber an der unteren Position vom
Poolwasserabfluss (gekennzeichnet mit „+")
an. Stecken Sie das Verbindungsstück (14)
von der Innenseite der Beckenwand aus in
eines der vorbereiteten Löcher, wobei die
Unterlegscheibe auf der Verbindung verbleibt
und so auf der Innenseite der Beckenwand
platziert wird.
4. Vor dem Zusammenbau die Gewinde mit
Vaseline einfetten. Schrauben Sie die
Filtermutter im Uhrzeigersinn (12) mit der
flachen Seite der Filtermutter (12) in Richtung
zur Außenseite der Beckenwand wieder auf
den Schraubverbinder (14) (siehe dazu
Zeichnung 2).
5. Ziehen Sie von Hand die Filtermutter (12) auf
dem Schraubverbinder (14) fest.
6. Nehmen Sie den Kolbenventilbausatz.
Stellen Sie sicher dass der
Stufendichtungsring an der richtigen Stelle
sitzt.
7. Schrauben Sie die Ventilkolbenverbindung
wieder auf den Schraub-Filterverbinder (14)
(siehe dazu Zeichnung 3).
8. Drehen Sie den Ventilkolben-Griff im
Uhrzeigersinn auf geschlossene Stelle.
Stellen Sie sicher, dass der Ventilkolben
sicher bzw. fest geschlossen ist. Dieser
verhindert, dass das Wasser bei der
Befüllung rausfließt (siehe dazu
Zeichnung 4).
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
