4 die Empfehlungen dieser Anleitung
Der elektrische Anschluss muss den geltenden Normen entsprechen.
ACHTUNG
Fühler- und 230V-führende Kabel müssen voneinander
getrennt verlegt werden.
Außerhalb des Kessels: Benutzen Sie 2 Leitungen oder
Kabelkanäle, die ca. 10 cm voneinander verlegt sind.
Für die Konformität der elektrischen Anlage muss die Netzzuleitung
des Geräts über einen allpoligen Schalter mit einer
Kontaktöffnungsweite über 3 mm oder eine Stromsteckdose geführt
werden.
Bei den elektrischen Anschlüssen an das Netz folgende Polungen
beachten:
4 Brauner Draht: Phase
4 Blauer Draht: Nullleiter
4 Grün-gelber Draht: Erde
4.9.2.

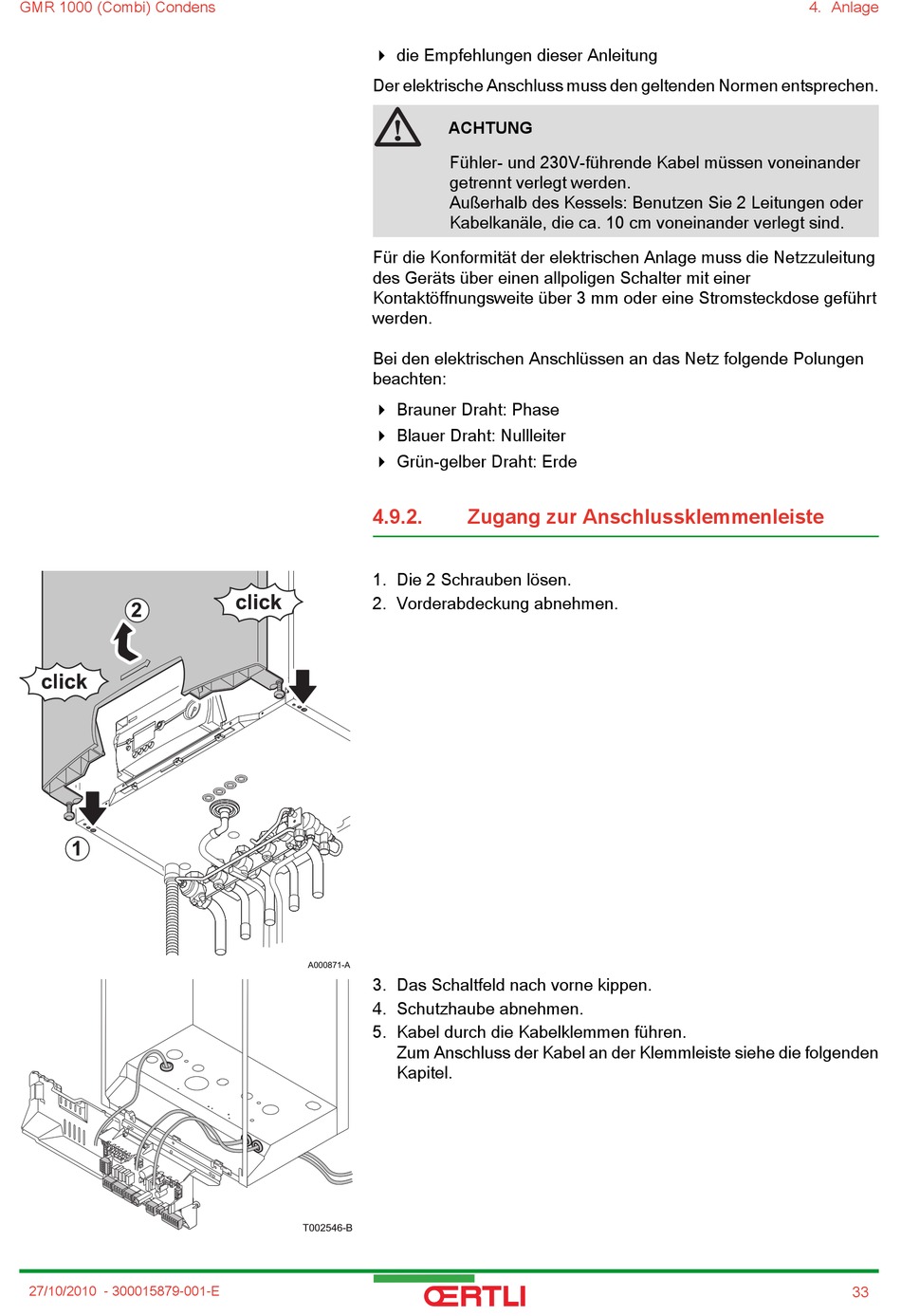

Zugang zur Anschlussklemmenleiste

1. Die 2 Schrauben lösen.
2. Vorderabdeckung abnehmen.
A000871-A
3. Das Schaltfeld nach vorne kippen.
4. Schutzhaube abnehmen.
5. Kabel durch die Kabelklemmen führen.
Zum Anschluss der Kabel an der Klemmleiste siehe die folgenden
Kapitel.
T002546-B
