6 Schraube 2 lösen und Schraube 1 entfernen.
INFORMATION
Benutzen Sie einen Kreuzschlitzschraubendreher, dessen
Schaft länger als 65 mm ist und der eine Gesamtlänge von
weniger als 120 mm hat.

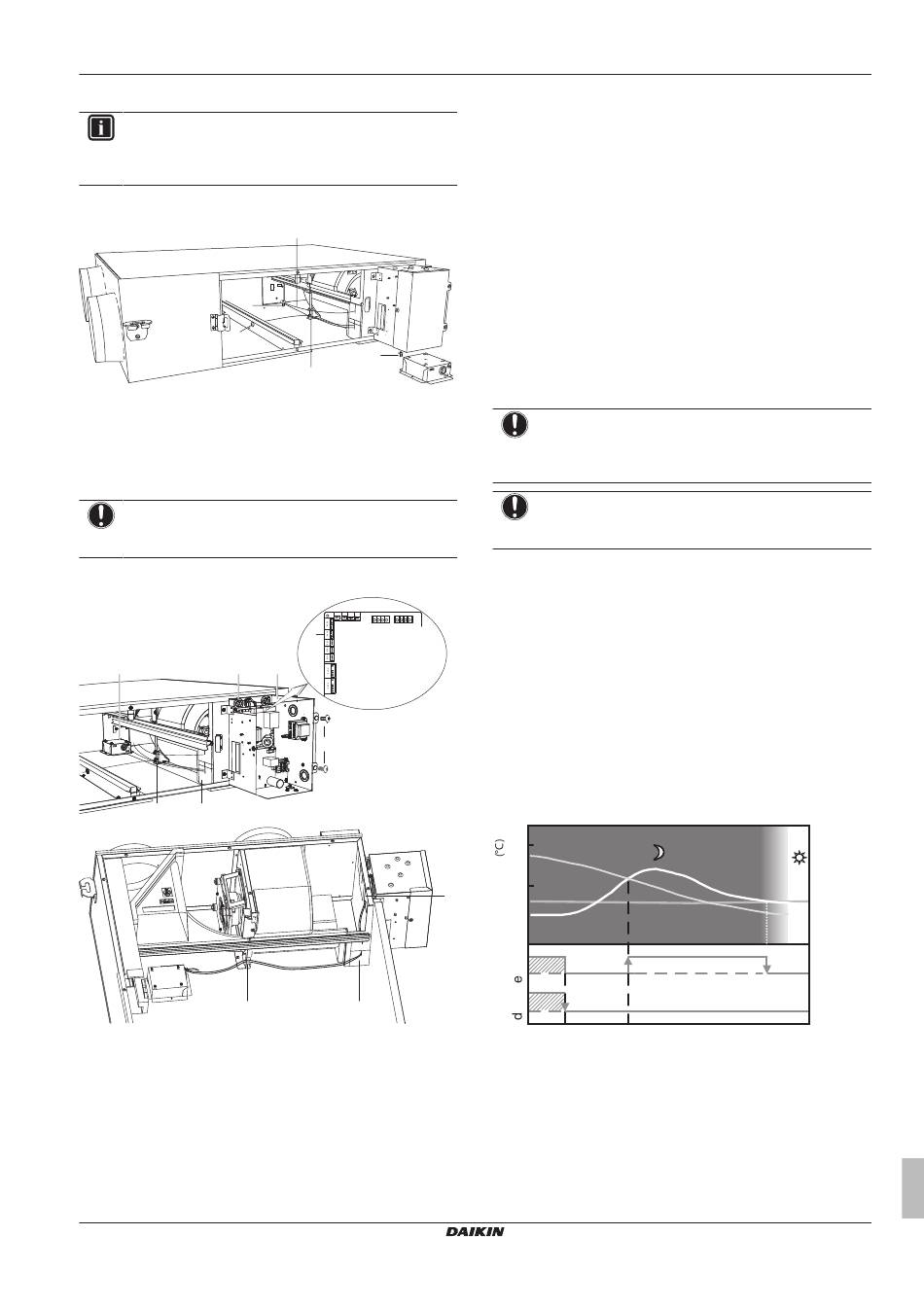

Den CO2-Sensor installieren
b
a Schraube 1
b Schraube 2
c Luftklappenmotor-Kabel
d Schelle
1 Benutzen Sie die 2 Schrauben, um den CO₂-Sensor zu
installieren. Weitere Einzelheiten siehe
entfernen" auf Seite 42.
HINWEIS
Achten Sie darauf, dass das Luftklappenmotor-Kabel
NICHT eingeklemmt wird.
Das Kabel des CO2-Sensors verlegen
a d
b c
b
a CO₂-Sensor
b Klemme
c Dichtungsmaterial
d Muffe
e Schaltkasten
f X14A-Konnektor
g Schraube
1 Die Schrauben der Schaltkastenabdeckung entfernen.
2 Den Schaltkasten öffnen.
VAM350~2000J7VEB
Wärmerückgewinnungs-Ventilationseinheit
4P487293-1A – 2018.05
c
a
d
"Die Komponenten
X5A X6A X12A X11A
J3 J2 J1 JC F2 F1 N/P2 P/P1
f
e
g
c
c
3 Das Kabel des CO₂-Sensors entlang der Kabel für den
Luftklappenschalter (rot)
verlegen: durch die Muffe innerhalb der Einheit und durch die
linke Muffe im Schaltkasten.
4 Das CO₂-Sensor-Kabel
einschieben.
5 Innerhalb des Schaltkastens das CO₂-Sensor-Kabel zusammen
mit dem Kabel für den Luftklappenschalter (rot) und dem
Thermistor-Kabel (schwarz) mit einer Schelle fixieren.
6 Das zugehörige Dichtungsmaterial
abschneiden. Um den um das CO₂-Sensor-Kabel vorhandenen
Zwischenraum zu füllen, jedes Stück oberhalb des an der Muffe
haftenden Dichtungsmaterials anheften.
7 Den überschüssigen Teil des CO₂-Sensor-Kabels zusammen
mit dem Kabel für den Luftklappenschalter (rot) und dem
Thermistor-Kabel (schwarz) von innerhalb der Einheit mit einer
Schelle bündeln.
8 Den überschüssigen Teil der Schelle abschneiden.
HINWEIS
Damit die Wärmetauscher-Schiene
installiert werden kann, MUSS das Kabel festgeklemmt
sein.
HINWEIS
Beim Bündeln der Kabel darauf achten, dass der
Steuerkasten vollständig geöffnet ist.
Die Komponenten installieren
1 Die Schaltkastenabdeckung schließen.
2 Die Komponenten installieren. Der Beschreibung unter
Komponenten entfernen" auf Seite 42
vorgehen.
8.5.5 Über kostenlosen Kühlbetrieb nachts
Die Funktion kostenloser Kühlbetrieb nachts
Bei der Funktion kostenloser Kühlbetrieb nachts handelt es sich um
eine Energiesparfunktion, die nachts arbeitet, wenn das Klimagerät
ausgeschaltet ist. Dadurch wird die Kühllast am Morgen reduziert,
wenn das Klimagerät eingeschaltet wird. Diese Funktion ist
hauptsächlich für Räume gedacht, in denen die Raumtemperatur
durch Bürogeräte etwas angehoben ist.
40
a
30
b
20
OFF ON
OFF
22:00 24:00
a Außenlufttemperatur
b Raumlufttemperatur
c Eingestellte Temperatur
d Betriebsstatus des Klimageräts
e Betriebsstatus der Wärmerückgewinnungs-
Ventilationseinheit
f Kostenloser Kühlbetrieb nachts
8 Konfiguration
und den Thermistor (schwarz)
fest in den X14A-Konnektor
dem Schlitz entlang
ordnungsgemäß
folgen, aber umgekehrt
c
OFF
f
h
Referenz für Installateure und Benutzer
