Zwecke und Anwendungen
Verfügbare Funktionen bei einem zentralen Steuerungssystem:
▪ Wechsel des Ventilationsbetriebs: automatisch oder manuell
▪ Luftdurchsatz-Wechsel: hoch / niedrig
▪ Luftdurchsatz-Moduswechsel: Modus Normal / Frischluft (bauseitige Einstellungen erforderlich, wenn der Regler für die Wärmerückgewinnungs-Ventilationseinheit NICHT benutzt wird)
▪ Luftdurchsatz-Moduswechsel: Modus Normal / Frischluft (wenn der Regler für die Wärmerückgewinnungs-Ventilationseinheit installiert ist)
▪ Betrieb für Vor-Kühlen / Vor-Heizen: Anfangseinstellung erforderlich
▪ Kostenloser Kühlbetrieb nachts: Anfangseinstellung erforderlich
▪ Fehler-Anzeige
Um einen Überblick über die Einstellungen zu erhalten, siehe
a Vereinheitlichter EIN/AUS-Regler, Zeitplan-Timer, zentraler Regler
Wärmerückgewinnungs-Ventilationseinheit
Klimagerät
Regler
Regler

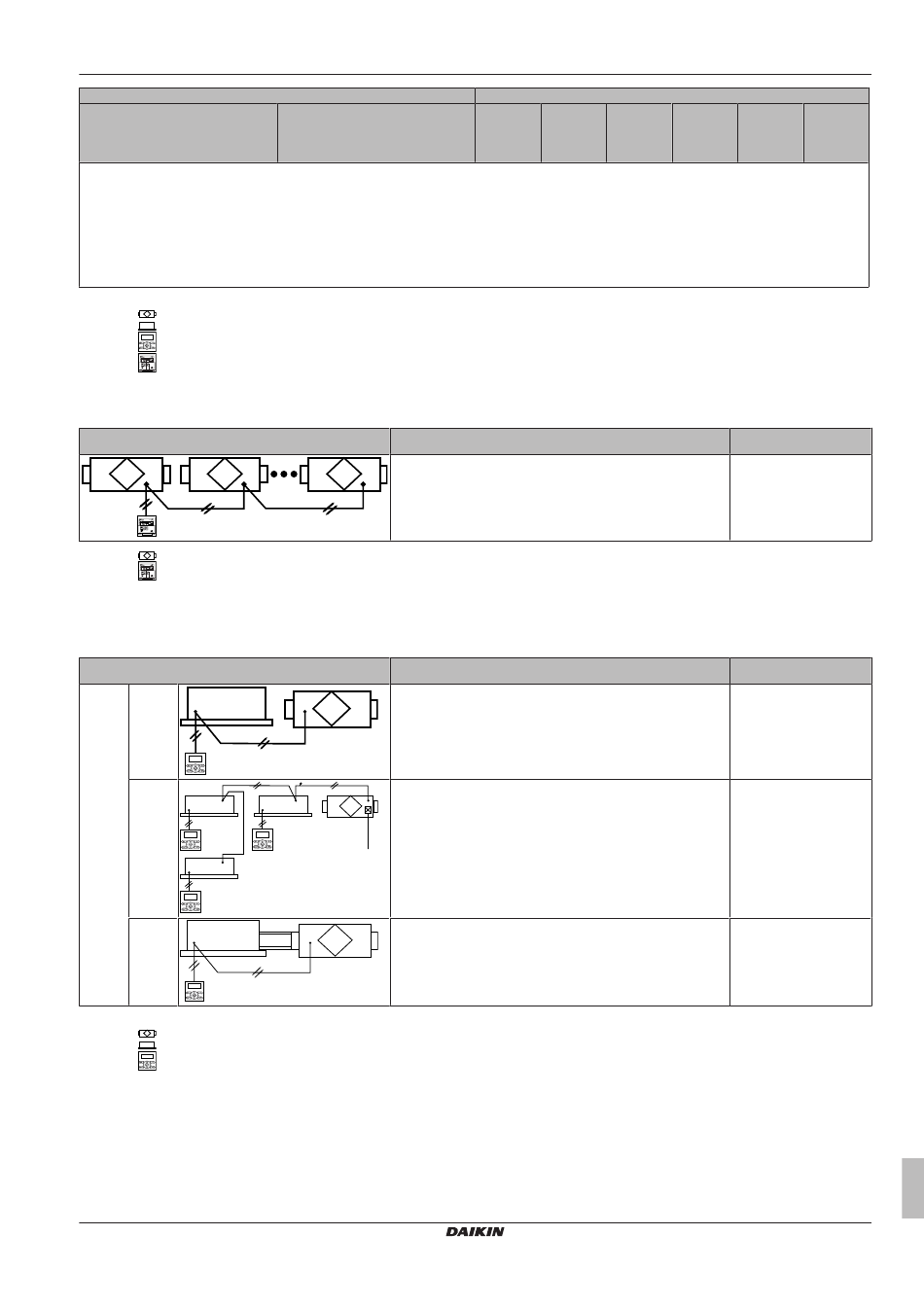

7.2 Unabhängiges System
System
Wärmerückgewinnungs-Ventilationseinheit
Regler
7.3 Verbundenes
Betriebssteuerungssystem
System
Kombiniert Betriebs-
er Steuerungs
Anlagenbet system,
rieb mit das mit 1
VRV- Gruppe
Systemen verbunden
und Sky ist
Air-Reihen
Betriebs-
Steuerungs
system,
das mit
mehreren
Gruppen
verbunden
ist
System mit
direkter
Kanalverbin
dung
a Adapter-Platine für Fernsteuerung
Wärmerückgewinnungs-Ventilationseinheit
Klimagerät
Regler
VAM350~2000J7VEB
Wärmerückgewinnungs-Ventilationseinheit
4P487293-1A – 2018.05
Systembeschreibung
"8.2 Liste der Einstellungen" auf Seite 28.
▪ Mit dem Regler können bis zu 16 Einheiten gesteuert werden (es kann ein System mit
2 Reglern für Master/Slave-Schaltung gebildet werden).
▪ Die Betriebsabläufe aller Wärmerückgewinnungs-Ventilationseinheiten können genutzt
und angezeigt werden.
▪ Das Reglerkabel sollte vor Ort beschafft werden (Kabellänge: bis zu 500 m).
▪ Es können insgesamt bis zu 16 Klimageräte und Wärmerückgewinnungs-
Ventilationseinheiten gesteuert werden.
▪ Wenn Klimageräte NICHT benutzt werden, kann der Ventilationsmodus unabhängig
betrieben werden.
▪ Durch Nutzung der lokalen Einstellungen des Reglers für die Klimageräte können
verschiedene Einstellungen gewählt werden, z. B. Vorkühlen/Vorheizen Ein/Aus,
Ventilations-Luftdurchsatz, Ventilationsmodus usw.
▪ Da alle VRV-Einheiten der Installation an eine einzige Kommunikationsleitung
angeschlossen sind, werden sie auch gesteuert.
▪ Verwenden Sie dieses System NICHT, falls es ein Problem ist, alle VRV-Einheiten zu
betreiben.
▪ Es können bis zu 64 Einheiten-Gruppen gesteuert werden.
a
▪ Die Übertragungsleitung der zentraler Regler kann auf bis zu 1000 m verlängert
werden.
▪ Eine direkte Kanalverbindung ist NICHT möglich.
▪ Auf ON schalten, um die Einstellung für zentrale Zonen-Verbindung vorzunehmen.
▪ Adapter-Platine für Fernsteuerung: KRP2A51 (Eine Adapter-Platine sollte entweder in
der Wärmerückgewinnungs-Ventilationseinheit oder im Klimagerät installiert werden).
▪ Die Wärmerückgewinnungs-Ventilationseinheit kann NUR betrieben werden, wenn der
Ventilator des Klimageräts eingeschaltet ist.
▪ Die weiteren Spezifikationen sind identisch mit denen des Standardsystems.
Regler
Zentraler Vereinheitlicht Zeitplan-Timer
Regler er Ein/Aus-
Regler
Standardmethode
Standardmethode
7 Systemkonfiguration
Regler für Regler für Betrieb/Stopp
Wärmerückge Klimagerät
winnungs-
Ventilationsein
heit
Verwandte Themen bei der
elektrischen Verkabelung
Siehe "8.3.2 Unabhängiges
System" auf Seite 35.
Verwandte Themen bei der
elektrischen Verkabelung
Siehe "8.3.3 Steuerungssystem, das
mit 1 Gruppe verbunden ist" auf
Seite 35.
Siehe "8.3.4 Steuerungssystem, das
mit mehr als 2 Gruppen verbunden
ist" auf Seite 35.
Siehe "8.3.5 System mit direkter
Kanalverbindung" auf Seite 36.
