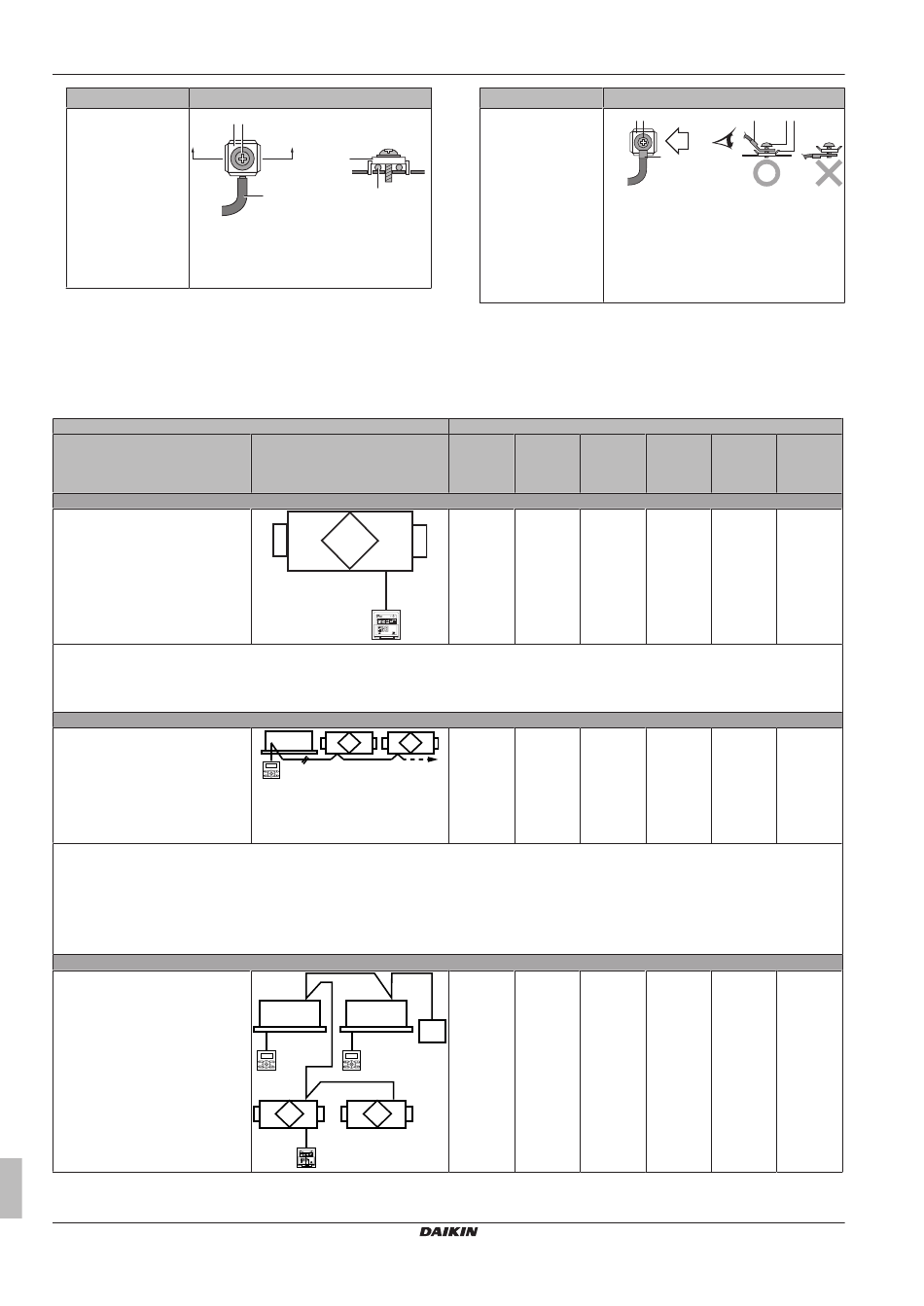

7 Systemkonfiguration

Kabeltyp
Einadriges Kabel
A
a Geringeltes einadriges Kabel
b Schraube
c Flache Unterlegscheibe
7 Systemkonfiguration
7.1 Über Steuerungssysteme
Zwecke und Anwendungen
Grundmethode zum Betreiben der
Wärmerückgewinnungs-Ventilationseinheit
Verfügbare Funktionen bei einem unabhängigen System-Steuerungssystem:
▪ Wechsel des Ventilationsbetriebs: automatisch oder manuell
▪ Luftdurchsatz-Wechsel: hoch / niedrig
▪ Luftdurchsatz-Moduswechsel: Normal / Frischluft
▪ Fehler-Anzeige
▪ Verbundener Betrieb mit Klimagerät durch
Regler für Klimagerät. Maximal 16 Einheiten.
▪ Die Wärmerückgewinnungs-Ventilationseinheit
kann auch unabhängig durch den Regler für das
Klimagerät bedient werden, auch wenn das
Klimagerät NICHT in Betrieb ist. Die
Wärmerückgewinnungs-Ventilationseinheit
KANN NICHT unabhängig bedient werden,
wenn der Kanal direkt mit dem Klimagerät
verbunden ist.
Verfügbare Funktionen bei einem verbundenen Betriebs-Steuerungssystem:
▪ Wechsel des Ventilationsbetriebs: automatisch oder manuell
▪ Luftdurchsatz-Wechsel: hoch / niedrig
▪ Luftdurchsatz-Moduswechsel: Modus Normal / Frischluft: Anfangseinstellung erforderlich
▪ Betrieb für Vor-Kühlen / Vor-Heizen: Anfangseinstellung erforderlich
▪ Kostenloser Kühlbetrieb nachts: Anfangseinstellung erforderlich
▪ Fehler-Anzeige
Um einen Überblick über die Einstellungen zu erhalten, siehe
▪ Vereinheitlichter EIN/AUS-Regler: Maximal 16
Einheiten-Gruppen.
▪ Zeitplan-Timer: 1 Zeitplan-Timer kann den
Wochenzeitplan von 128 Einheiten steuern.
▪ Zentraler Regler: Bis zu 64 Einheiten-Gruppen
können durch 1 zentralen Regler einzeln
gesteuert werden.
Referenz für Installateure und Benutzer
24
Installationsverfahren
c b
AA´
A´
c
a a
Systembeschreibung
Unabhängiges Steuerungssystem für das System
Verbundenes Betriebs-Steuerungssystem
"8.2 Liste der Einstellungen" auf Seite 28.
Zentrales Steuerungssystem
SETTING
Kabeltyp
Litzenkabel mit
runder, gecrimpter
Anschlussklemme
Zentraler Vereinheitlicht Zeitplan-Timer
Regler er Ein/Aus-
Regler
— —
— —
◯ ◯
a
Installationsverfahren
c b a
B
B
a
a Anschluss
b Schraube
c Flache Unterlegscheibe
O Zulässig
X NICHT zulässig
Regler
Regler für Regler für
Wärmerückge Klimagerät
winnungs-
Ventilationsein
heit
— ◯ ◯
— — ◯
◯ ◯ ◯
VAM350~2000J7VEB
Wärmerückgewinnungs-Ventilationseinheit
4P487293-1A – 2018.05
b c
Betrieb/Stopp
◯
◯
◯
