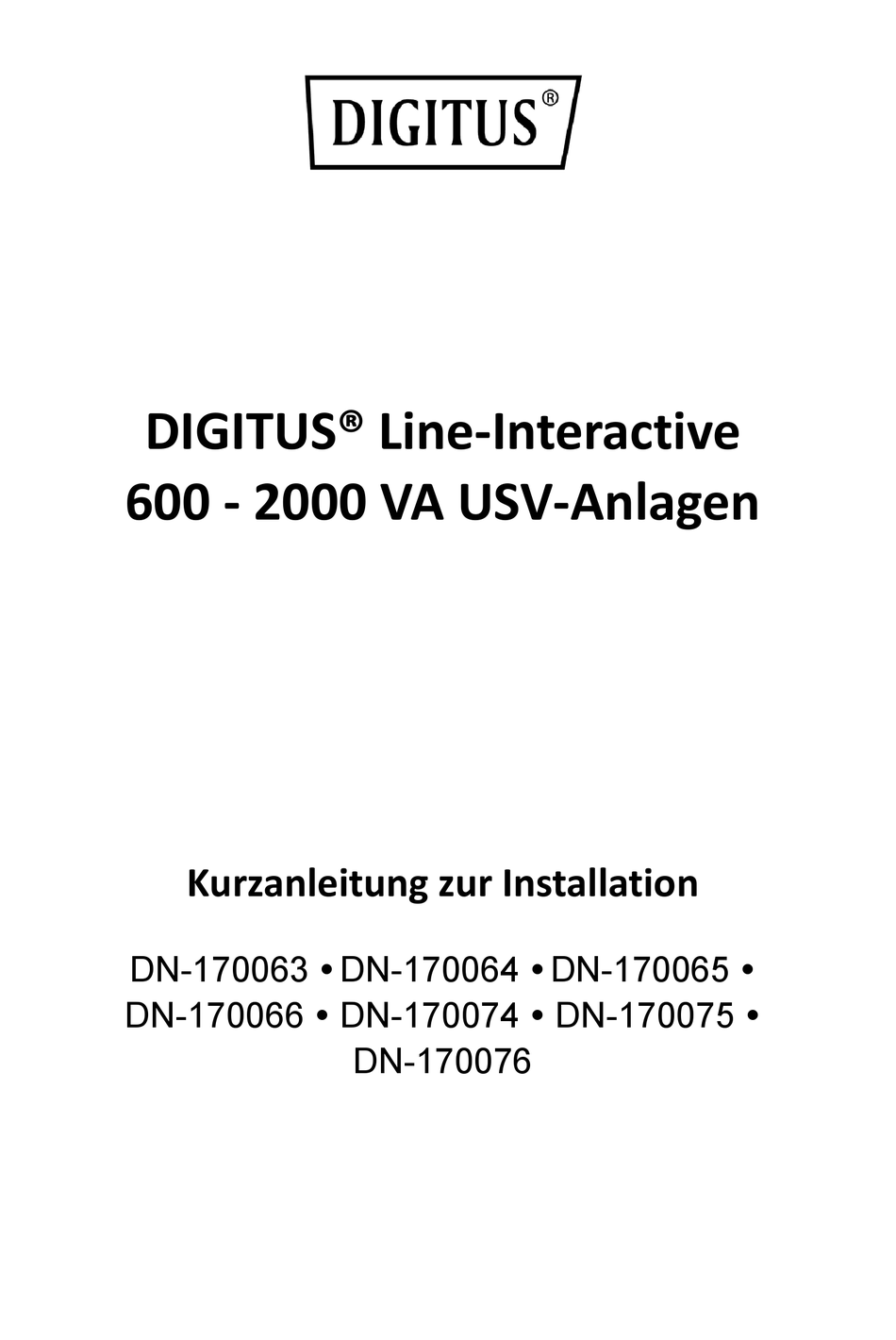

- Seite 1 DIGITUS® Line-Interactive 600 - 2000 VA USV-Anlagen Kurzanleitung zur Installation DN-170063 DN-170064 DN-170065 DN-170066 DN-170074 DN-170075 DN-170076...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise - Die Spannungen innerhalb der USV können gefährlich sein. Versuchen Sie nicht, das Gerät zu demontieren. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Reparaturen dürfen nur vom Kundendienst durchgeführt werden. - Die interne Batteriespannung beträgt 12Vdc und enthält einen Versiegelten Blei-Akku mit 6 Zellen. - Seite 3 1) Entfernen Sie Uhren, Ringe und andere Metallgegenstände von den Händen. 2) Verwenden Sie Werkzeuge mit isolierten Griffen. 3) Legen Sie keine Werkzeuge oder Metallteile auf die Akkus. 4) Trennen Sie die Ladequelle, bevor Sie die Akkus anschließen oder trennen. - Die Wartung der Akkus darf nur von technischem und autorisiertem Personal durchgeführt oder überwacht werden.
-
Seite 4: Systembeschreibung

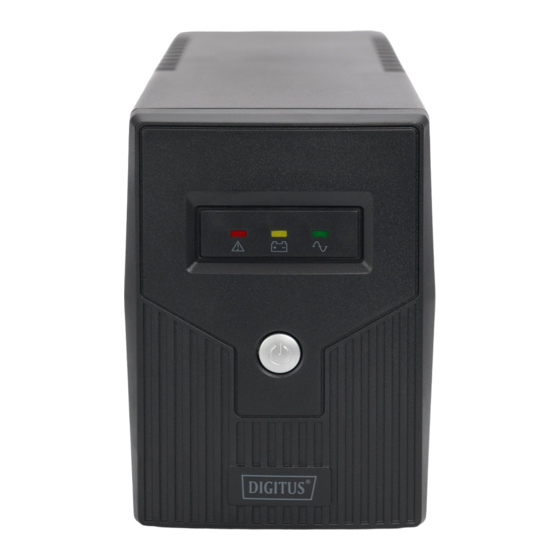

SYSTEMBESCHREIBUNG Frontblende: 1. Ein-/Ausschalter 2. LED-Anzeige - AC-Modus: Grüne LED (600 VA - 1000 VA)/Die linke grüne LED und die 1. bis 4. grüne LEDs leuchten nach und nach auf und zeigen den Lastpegel an (1500 VA, 2000 VA). - Batterie-Modus: Die gelbe LED blinkt (600 VA - 1000 VA)/Die linke grüne LED blinkt und die 1. - Seite 5 1500 VA/ 2000 VA DN-170066/ DN-170075/ DN-170076 3. LCD 1. Eingangsspannung 2. Ausgangsspannung 3. AC-Modus (USV im AVR-Modus blinkt dieses LCD-Symbol) 4. Akkubetrieb (bei anormaler AC-Eingangsspannung leuchtet dieses LCD-Symbol) 5. Akkuladezustand (Akkukapazität) 6. Akku schwach (bei niedriger Akkuspannung blinkt dieses LCD-Symbol) 7.
- Seite 6 Rückseite: 1000 VA 1500 VA/ 2000 VA 600 VA/ 800 VA DN-170063/-64 DN-170065/ -74 DN-170066/ -75/ -76 1. AC-Eingang 2. Ausgänge 3. USB und RJ11 (optional) 4. USB und RS232 (optional) 5. RJ45 (optional) 6. Leitungsschutzschalter 1. Überprüfung Nehmen Sie die USV aus der Verpackung und überprüfen Sie das Gerät auf eventuelle Transportschäden.
- Seite 7 6 Stunden 3. Aufstellung Installieren Sie die USV in einer geschützten Umgebung, die einen ausreichenden Luftstrom am Gerät gewährleistet sowie frei von übermäßigem Staub, korrosiven Dämpfen und leitfähigen Verunreinigungen ist. Betreiben Sie Ihre USV nicht in einer Umgebung mit hoher Temperatur oder Luftfeuchtigkeit. Stellen Sie die USV mindestens 20 cm vom Monitor entfernt auf, um Störungen zu vermeiden.
-
Seite 8: Fehlerbehebung
5. Ein- und Ausschalten Um die USV einzuschalten, drücken Sie den Ein-/Ausschalter. Zum Ausschalten, drücken Sie den Ein-/Ausschalter erneut. Ein-/Ausschalter 6. DC-Start Alle Geräte der Baureihe sind mit einem DC-Start ausgestattet. Falls die Stromversorgung nicht gegeben ist, starten Sie mit den Ein-/Ausschalter die USV. - Seite 9 Netzspannung Netzkabel ist lose Netzkabel wieder normal, aber richtig anschließen Betriebsanzeige leuchtet (bei LCD-Modell), oder gelbe LED blinkt (bei LED-Modell) Änderung des Handbuchs vorbehalten. Bitte beachten Sie auch die aktuelle Version im Webshop. Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstörungen verursachen.
