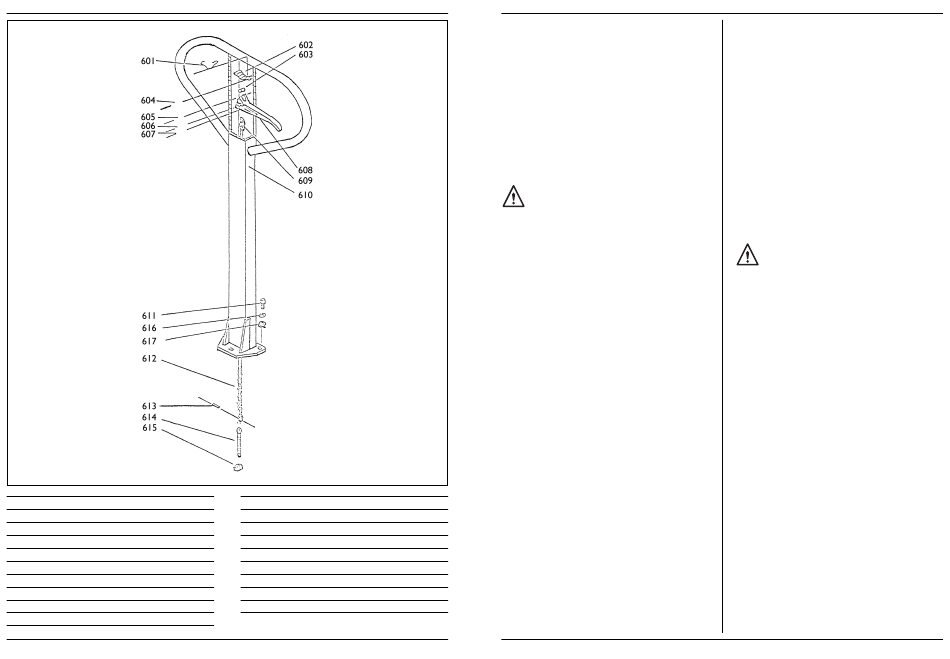

Fig. 3
REF.NR.
BESCHREIBUNG
601
FEDER
602
KLINGE FEDER
603
ROLLE
604
ELASTISCHE STIFT
605
ELASTISCHE STIFT
606
ELASTISCHE STIFT
607
ELASTISCHE STIFT
608
HANDHEBEL
609
ZUGSTANGE
52
REF.NR.
BESCHREIBUNG
610
DEICHSEL
611
SCHRAUBEN
612
KETTE
613
STIFT
614
EINSTELLSCHRAUBE
615
MUTTER
616
FEDERSCHEIBE
617
SCHEIBE
VOR INBETRIEBNAHME
AUSPACKEN
Alle Teile aus der Verpackung nehmen. Beim Auspacken
der Maschine finden Sie im Karton folgende Teile:
Haupthubwagenteil
Deichsel
Bedienungsanleitung
Alle Teile auf Versandschäden prüfen. Sollten Sie
Schäden feststellen, oder sollten irgendwelche Teile
fehlen, bitte den Händler benachrichtigen, bei dem die
Maschine gekauft wurde.
MONTAGE
Abb. 3, 5
Der Gabelhubwagen und die Deichsel werden ge-trennt
geliefert, um die Anlieferung zu erleichtern.
Nur Hebestangen und Wagen mit der gleichen
Nummer passen zusammen. Die Nummer sind
angebracht auf dem Schutzkarton und der Montagefläche
von beiden Teilen.
Die drei Bolzen (611) von der Druckgestell (D151)
abnehmen.
Die Deichse ins Druckgestell (D151) einsetzen und
lassen Sie die Kette (612) und den Einstell-bolzen
(614) durch die Löcher von Druckgestell (D151) und
Stift (D153) führen.
Die drei Bolzen wieder durch die Deichsel und
Druckgestell einsetzen und befestigen.
Die Hebelplatte (D132) hochnehmen und den
Einstellbolzen (614) durch die vorderen Schlitze der
Platte führen, dann durch die Einstellmutter (615) an
der unteren Seite der Hebelplatte (D132) halten.
EINSTELLUNG
Abb. 1, 3, 5
Der Kontrollhandgriff (608) kann wie folgt in drei
Arbeitspositionen eingestellt werden (Abb. 1):
Niedrigste Position = für Anheben der Last
Neutrale Position = für Bewegen der Last
Oberste Position = für Absenken der Last
Diese drei Positionen wurden beim Hersteller schon
genau eingestellt. Vor der ersten Betrieb des
Hubwagens oder vor jedem Arbeitsbeginn sollte der
Benutzer die drei Positionen nochmals überprüfen. Bei
einer festgestellten Änderung müssen die drei
Positionen wie folgt nochmals eingestellt werden:
Bei der Einstellung von "Neutral" und während des
Pumpens kann die Gabel angehoben werden:
Die Einstellmutter (615) oder die Einstell-schraube
(D133) im Uhrzeigersinn drehen bis die Gabel bei
Einstellung von "Neutral" und während des
Pumpens nicht mehr angehoben werden kann.
Bei der Einstellung von "Neutral" und während des
Pumpens ist die Gabel runtergegangen:
Die Einstellmutter (615) oder die Einstell-schraube
(D133) gegen den Uhrzeigersinn dreh-en bis die
Gabel während des Pumpens nicht mehr
runtergehen.
Ferm
Ferm
Bei der Einstellung von "Absenken" geht die Gabel
nicht nach unten:
Die Einstellmutter (615) oder die Einstell-schraube
(D133) im Uhrzeigersinn drehen, bis die Gabel in
diese Position richtig runtergegang-en ist. Dann den
Kontrollhandgriff zur "Neutral" Position legen und
die relevante Funktion, wie oben beschrieben,
nochmals überprüfen, ob die Einstellmutter (615)
und die Einstellschraube (D133) richtig eingestellt
sind.
ÜBERPRÜFUNG
Vor erstem Benutzen des Hubwagens bzw. vor jedem
Arbeitsbeginn muß sichergestellt werden, daß der
Hubwagen einen betriebssicheren Zustand hat.
Überprüfen Sie, die Festigkeit aller Schraubenverbin-
dungen und die Beweglichkeit der Räder. Danach
pumpen Sie den Hubwagen lastfrei in seine höchste
Position und lassen Sie ihn wieder ab, um die
Hubfunktion zu prüfen. Erst wenn keine Fehler zu finden
sind, kann der Hubwagen in Betrieb genommen werden.
INBETRIEBNAHME
Benutzen Sie diese Maschine nur für Arbeiten,
die im Einsatzbereich begrenzt worden sind.
HANDHABUNG
Abb. 2
Vor dem Anheben bzw. Transport einer Last
überzeugen Sie sich von dem einwandfreien Zustand der
Palette und einer gleichmäßigen Lastverteilung auf der
Palette, so daß der Schwerpunkt der Last in der Mitte
der Belastungsoberfläche liegt (siehe Abb. 2).
Anheben
Der Hebel an der Deichsel muß sich in seiner
untersten Position ("Anheben") befinden, um die
Last zu heben. Dann führen Sie die Pumpbewegung
mit der Deichsel aus bis der Wagen sein gewünschte
Hubhöhe erreicht hat.
Transport
Beim Transport muß sich der Handhebel in der
neutralen Position ("Neutral") befinden.
Absenken
Um die Last abzusenken, ziehen Sie den Handhebel
nach oben ("Absenken").
Die Last muß nach Ende des Transports abgesetzt
werden.

WARTUNG UND PFLEGE

Verwenden Sie ÖL entsprechend den vorhandenen
Arbeitstemperaturen. Für Temperaturen zwischen -
20 und +45 °C wird normal Hydrauliköl empfolen.
Die Luft kann wegen des Transports oder anderer
Ursache ins Hydrauliköl eingehen. Die Luft im
Hydrauliköl sollte wie folgt verbannt werden:
Handhebel zur "Absenken" Position legen und die
Deichsel einige Male pumpen lassen.
Alle bewegliche Teile, insbesondere die Lager der
Räder sowie das Lager der Deichsel in regelmäßigen
Abständen schmieren bzw. einfetten.
5
