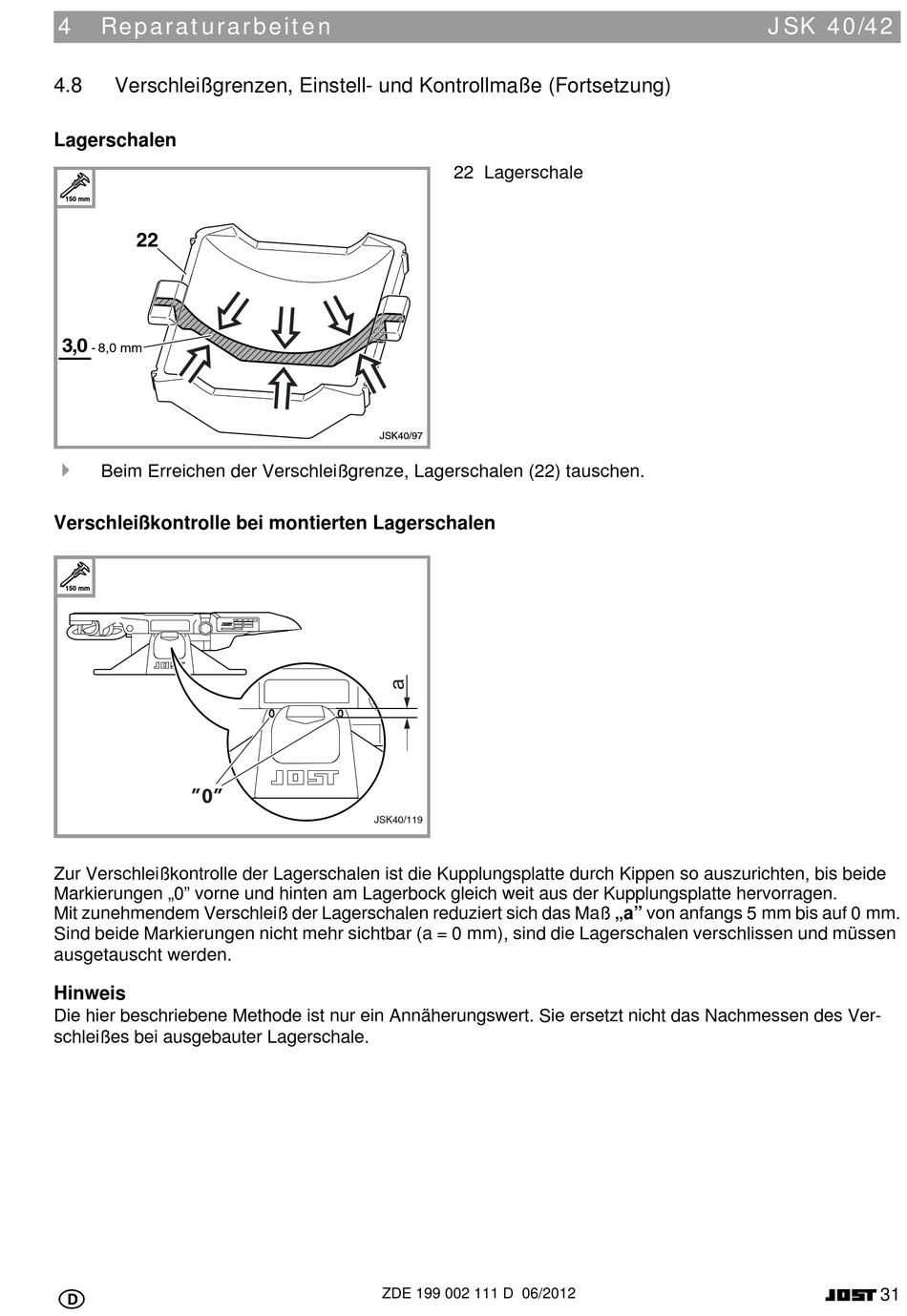

JOST JSK 40 Reparaturanleitung Seite 31

4 Reparaturarbeiten
4.8 Verschleißgrenzen, Einstell- und Kontrollmaße (Fortsetzung)
Lagerschalen
150 mm
22
3,0
- 8,0 mm

Beim Erreichen der Verschleißgrenze, Lagerschalen (22) tauschen.
Verschleißkontrolle bei montierten Lagerschalen
0
150 mm
"0"
Zur Verschleißkontrolle der Lagerschalen ist die Kupplungsplatte durch Kippen so auszurichten, bis beide
Markierungen „0" vorne und hinten am Lagerbock gleich weit aus der Kupplungsplatte hervorragen.
Mit zunehmendem Verschleiß der Lagerschalen reduziert sich das Maß „a" von anfangs 5 mm bis auf 0 mm.
Sind beide Markierungen nicht mehr sichtbar (a = 0 mm), sind die Lagerschalen verschlissen und müssen
ausgetauscht werden.
Hinweis
Die hier beschriebene Methode ist nur ein Annäherungswert. Sie ersetzt nicht das Nachmessen des Ver-
schleißes bei ausgebauter Lagerschale.
0 22 Lagerschale
JSK40/97
0
JSK40/119
ZDE 199 002 111 D 06/2012
JSK 40/42
31
