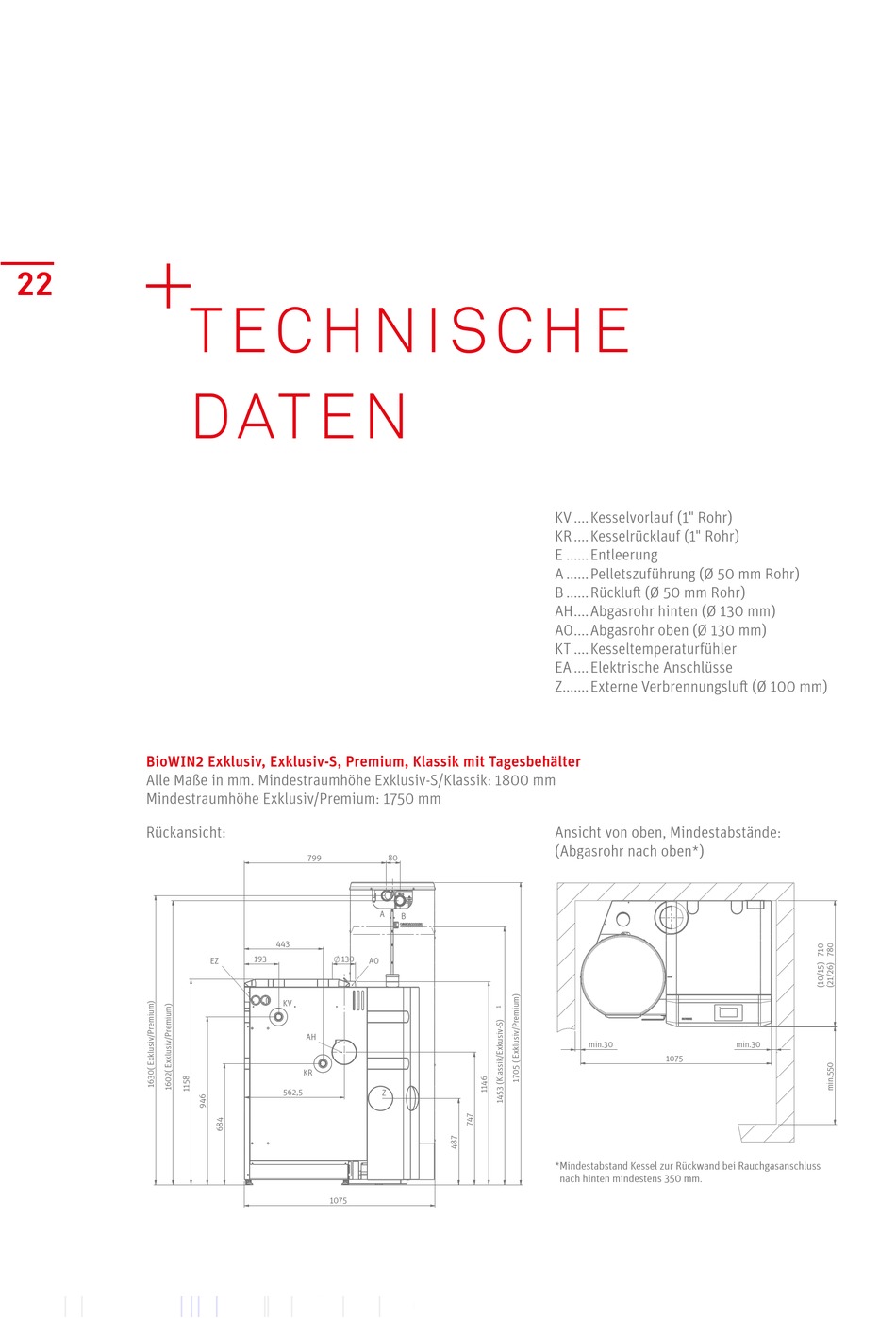

BioWIN2 Exklusiv, Exklusiv-S, Premium, Klassik mit Tagesbehälter
Alle Maße in mm. Mindestraumhöhe Exklusiv-S/Klassik: 1800 mm
Mindestraumhöhe Exklusiv/Premium: 1750 mm
Rückansicht:
/Exklusiv 1750mm
klusiv S 1800mm
/Exklusiv 1750mm
lusiv S 1800mm
min.30
ection at the rear
min. 30
T E C H N I S C H E
D AT E N
799
443
193 130
EZ
KV
AH
KR
562,5
1075
1
bei geö netem Befüll-Deckel für Pellets-Vorratsbehälter Höhe 1800mm
80
A
B
AO
Z
KV ....Kesselvorlauf (1" Rohr)
KR ....Kesselrücklauf (1" Rohr)
E ......Entleerung
A ......Pelletszuführung (Ø 50 mm Rohr)
B ......Rückluft (Ø 50 mm Rohr)
AH ....Abgasrohr hinten (Ø 130 mm)
AO ....Abgasrohr oben (Ø 130 mm)
KT ....Kesseltemperaturfühler
EA ....Elektrische Anschlüsse
Z .......Externe Verbrennungsluft (Ø 100 mm)
Ansicht von oben, Mindestabstände:
Mindestraumhöhe: BioWIN2 Premium/Exklusiv 1750mm
BioWin2 Klassik/Exklusiv S 1800mm
(Abgasrohr nach oben*)
Minimum room height: BioWIN2 Premium/Exklusiv 1750mm
130
AH
BioWin2 Klassik/Exklusiv S 1800mm
AO
563
E
1075
min.30
1075
* Mindestabstand Kessel zur Rückwand bei Rauchgasanschluss
nach hinten mindestens 350 mm. Mindestabstände Abgasrohr hinten
Minimum clearances when ue connection at the rear
min. 30 130
KT
min.30
min. 30
