  • Seite 1 SC DELTA - Betriebsanleitung 7309022 g (10.2015)

  • Seite 2: Inhaltsverzeichnis

    SC DELTA Handbuch Inhaltsverzeichnis Produktbeschreibung ............4 Modellübersicht und Hauptfunktionen ..............6 Systemwahl ......................8 Technische Daten ....................9 1.3.0 Überwachungstafel ................10 1.3.1 Wassertank ................... 10 1.3.2 C3K Pumpen ..................10 1.3.3 Abmessungen, Gewicht und Gesamtleistung der Anlagentypen ..11 Plazierung: Umgebungen, Frost, Sicherheits- und Serviceabstände ....
  • Seite 3 Bedienungsanleitung ............38 Modellübersicht ....................38 Funktionsdiagramm .................... 39 Bedienungspult ....................40 3.3.1 Haupt- / Notschalter ................40 3.3.2 Bedienungsschalter / Ausschalter und Einschalter ......40 3.3.3 Kontrollpult .................... 41 Einstellungen und Ablesen des SC DELTAs ............42 3.4.1 Einstellen der Wassertemperatur............43 3.4.2 Ein-/ und Ausschalten der C3K Pumpen ..........

  • Seite 4: Produktbeschreibung

    Produktbeschreibung (Projektierungsanleitung) Die SC DELTA Anlage ist eine vielseitige Pumpenstation, die mehrere gleichzeitige Benutzer mit kaltem/temperiertem Wasser unter Druck durch eine Rohrleitung versorgen kann. Der SC DELTA ist auf einen bestimmten Rohrleitungsdruck voreingestellt, der zugleich dem maximale Arbeitsdruck entspricht. Für den SC DELTA ist ein System, bestehend aus neun verschiedenen Sprührohren, entwickelt worden.
  • Seite 5 SC DELTA SC DELTA Übersetzung der Originalanleitung...

  • Seite 6: Modellübersicht Und Hauptfunktionen

    Modellübersicht und Hauptfunktionen Die SC DELTA Anlage ist aus 4 verschiedenen Elementen aufgebaut: Überwachungssystem Wassertank C3K Pumpen Kabinett / Rahmen SC DELTA SC DELTA Die SC DELTA ist komplett in rostfreier Ausführung. SC DELTA Überwachungstafel Die Überwachungstafel umfaßt folgendes: - Haupt-(Not-) Schalter, an dem das Versorgungskabel angeschlos sen wird - Bedienungsschalter 24V ~ - Druckschalter für Inbetriebsetzung - Kurzschluß- und Überstromschalter für jede Pumpe...
  • Seite 7 Wassertank Der Wassertank der SC DELTA Anlage ist gemäß BS 6281 Teil 1 (Typ A mit Luftstrecke) kon- struiert. Als Standard ist der Wassertank für Wasseranschluß in der linken Seite (von vorne gesehen) vorbereitet. Den Wasseranschluß kann von einem Nilfi sk Servicetechniker zur rechten Seite gerückt werden.

  • Seite 8: Systemwahl

    Systemwahl Die große Flexibilität, die der SC DELTA kennzeichnet, bedeutet, daß der einzelne Kunde sich gerade für das System entscheiden kann, das den jeweiligen Reinigungsaufgaben gerecht wird. Es gibt folgende Wahlmöglichkeiten: Pumpenzahl Eine Anlage kann mit mindestens 2 und höchstens 6 Pumpen ausgestattet sein, je nachdem wie groß...

  • Seite 9: Technische Daten

    Technische Daten Modellbezeichnung Die Modellbezeichnung geht aus dem Modellschild auf dem Kabinett hervor. Das Typenschild enthält folgende Angaben: 1. Modellbezeichnung 2. Nilfi sk Nr. 3. Düse 4. Pumpendruck 5. Max. Druck 6. Wasserdurchfl ußmenge 7. Max. Temperatur, Zulaufwasser 8. Spannung/Frequenz/ Nennaufnahme 9.

  • Seite 10: Überwachungstafel

    1.3.0 Überwachungstafel Land Modell Elektrische Daten Leistungs- Max. Schutzart aufnahme Leistung DK,S,N, SC DELTA 7P 400V 3~+ERDE 6,7-20,4kW 3x6,7kW IP45 SF,D,B, 1-3 pumps 50Hz,12-36,7 A NL,A,E, CH,I,GR SC DELTA 7P 400V 3~+ERDE 6,7-40,5kW 6x6,7kW IP45 4-6 pumps 50Hz, 12-72,7 A GB,AUS, SC DELTA 7P 415-440V 3~+ERDE 6,7-20,4kW 3x6,7kW...

  • Seite 11: Abmessungen, Gewicht Und Gesamtleistung Der Anlagentypen

    1.3.3 Abmessungen, Gewicht und Gesamtleistung der Anlagentypen SC DELTA 1 - Wasserzufuhr für Warmwasser 2 - Wasserzufuhr für Kaltwasser 3 - Druckauslaß, Ø22 mm Pumpenzahl Modell 44C3 44C3 44C3 44C3 44C3 Reinigungseffekt 13,2 17,6 22,0 26,4 Druck Wassermenge l/min 41,2 61,8 82,4 123,6...

  • Seite 12: Plazierung Der Sc Delta Anlage

    Plazierung der SC DELTA Anlage Die SC DELTA ist mit vibrationsdämpfenden Gummistützen ausgestattet, so daß sie direkt auf ebener Unterlage angebracht werden kann (siehe Abschnitt 2.2). Die Anlagen sollen in frostfreien Räumen installiert werden, wo die Höchstemperatür 40°C nicht übersteigt. PLAZIERUNGSSKIZZE (Dimensionen in Millimeter) SC DELTA...

  • Seite 13: Installationsanforderungen, Wasseranschluß

    Installationsanforderungen, Wasseranschluß Der Wassertank ist mit zwei Wasserzuläufen ausgestattet, einem für Kaltwasser (BLAUE Markierung) und einem für Heißwasser (ROTE Markierung), was dieTemperaturregelung des Brauchwassers ermöglicht. Falls eine Temperaturregelung nicht gewünscht wird, können beide Wasserzuläufe an die kalte Rohrleitung angeschlossen werden. Mindestens 1 Kaltwasseranschluß...

  • Seite 14: Installationsanforderungen Für Den Elektrischen

    Installationsanforderungen für den elektrischen Anschluß Die Elektrik der SC DELTA ist entsprechend der Norm “Gemeinsame europäische Norm”: EN 60204-1 (Oktober 1992): Elektrische Ausrüstung von Maschinen, Teil 1: Allgemeine Anforderungen. Der elektrische Anschluß erfolgt über ein fl exibles Gummikabel, das Kupferleiter für 3 Phasen und Erde (PE) enthält.

  • Seite 15: Rohrleitung

    Rohranlage 1.7.1 Plazierung der Rohrleitungen/allgemeine Hinweise Die Pumpenstation und die Zapfstellen müssen so plaziert werden, daß die Rohrleitungen so kurz wie möglich gehalten werden. Die Rohrleitung mit so wenigen Bogen wie möglich installieren. Wirtschaftlich gesehen kann es oft vorteilhaft sein, die Rohrleitung so dicht an der Pumpen- station wie möglich aufzuteilen, so daß...

  • Seite 16: Fittings - Beschläge, Normen

    1.7.3 Fittings - Beschläge, Normen Ubersetzung der Originalanleitung...
  • Seite 17 1.7.3 Fittings - Beschläge, Normen Übersetzung der Originalanleitung...
  • Seite 18 1.7.3 Fittings - Beschläge, Normen Ubersetzung der Originalanleitung...
  • Seite 19 1.7.3 Fittings - Beschläge, Normen Übersetzung der Originalanleitung...
  • Seite 20 1.7.3 Fittings - Beschläge, Normen Ubersetzung der Originalanleitung...

  • Seite 21: Abmessungen Der Rohranlage

    1.7.4 Abmessungen der Rohranlage Das unten angeführte Diagramm zeigt die jeweiligen Druckverlustkurven für die Dimensionierung einer Rohranlage, die in Verbindung mit der Nilfi sk SC DELTA verwendet wird. Im Diagramm sind zwei senkrechte Einteilungen für jeweils II: elektro-galvanisierte Stahlrohren 15x2mm 22x2,5mm 30x4mm I: und rostfreie Stahlrohren...
  • Seite 22 Ubersetzung der Originalanleitung...

  • Seite 23: Beispiele

    1.7.5 Beispiele Folgende Beispiele sind aufgrund rostfreier Stahlrohre und einer 160 bar Anlage berechnet, und die Dimensionierungsvoraussetzung ist ein Druckverlust von max. 15 bar von der Maschine zu den Zapfstellen. Beispiel 1 50 m 40 m 70 m Die Rohrleitung läßt sich aufgrund zwei verschiedener Voraussetzungen dimensionieren: A.
  • Seite 24 Wird dagegen ein grünes Sprührohr = 33 l/min + ein Standarddüsenrohr = 17 l/min gewählt, wird die maximale Auslastung der Rohrleitung bc = 33 l/min. DRUCK- Anwendung von 50 m Ø15 mm Rohr ergibt einen VERLUST Druckverlust von: 9,3 bar Maximale Auslastung von Rohrleitung a-b = 50 l/min.
  • Seite 25 Beispiel 3 20 m 40 m 20 m 30 m 60 m 30 m 15 m 20 m 30 m 20 m 40 m 20 m 80 m Ringsystem Sprührohrwahl: 2 Stck. grüne Sprührohre je 33 l/min 2 Stck. blaue Sprührohre je 17 l/min Wird die maximale Auslastung in gleichen Teilen und symmetrisch verteilt, wird die maximale Auslastung von Rohrleitung b1 - c1 = 33 l/min.

  • Seite 26: Montageforderungen Und Hinweise

    1.7.6 Montageforderungen und Hinweise Temperaturkompensierung Wenn in der Anlage Warmwasser (max. 75°C) eingesetzt wird, ist bei der Montage der Rohrlei- tung auf die Wärmedehnung in den Rohren zu achten. Bei einer Erhitzung von 10°C auf 75°C erweitert sich die Rohrleitung etwa 0,7 mm je Meter. Um diese Dehnung zu ermöglichen, sind an langen geradlinigen Rohrleitungen Kompensatoren in Form von U-Bogen oder Schlauch- verbindungen anzuordnen.
  • Seite 27 FIXIERUNG AN ECKEN UND T-STÜCKEN Normalabstand für Rohrbefestigungen beträgt etwa 2 m. MONTAGE VON ROHRLEITUNGEN/ALLGEMEINE HINWEISE die Rohre durch Absägen kürzen und sorgfältig den Grat entfernen. beim Biegen des Rohres, dürfen die Bogen des Rohres die in der Tabelle unter dem Abschnitt “U-Bogen/Schlauchverbindungen”...

  • Seite 28: Montage Im Verschraubungsstutzen

    Montage im Verschraubungsstutzen 6. Rohre von größerem Außendurchmesser und alle Verbindungen in freien Leitungen Rohr rechtwinklig absägen und entgraten. werden zweckmäßig durch Einspannen des Ver-schraubungsstutzens im Schraubstock mon-tiert. Der Schraubenschlüssel soll eine Rechtwinkliges ca. 15-fache Länge der Schlüsselweite haben Absägen wird (evtl.

  • Seite 29: Zapfstellen Und Zubehör

    Zapfstellen und Zubehör Zapfstelle A ist ein Hochdruckhahn, vorgesehen für Festmontage. Den Hochdruckhahn direkt auf der Rohrleitung mit Ø15 mm Schneidringanschluß anbauen. Beim Einsatz von SC DELTA Sprührohren die Schnellkupplung des Hochdruckschlauches direkt an Zapfstelle A anschließen. Für das Auftragen von Reinigungsmitteln den Schauminjektor zwischen Zapfstelle A und der Schnellkupplung des Hochdruckschlauches montieren.
  • Seite 30 ZUBEHÖR Abnehmbarer Schauminjektor, der in Verbindung mit Zapfstation A verwendet wird. Druckentlastete Spritzpistole mit 10 m Schlauch. Schlauchtrommel mit 20 m Schlauch. Einzelsprührohr für SC DELTA ist im Abschnitt 1.9 beschrieben. Schaumrohr Wird zusammen mit abnehmbarem Injektor und Reinigungswagen eingesetzt. Ubersetzung der Originalanleitung...

  • Seite 31: Sprührohrsystem

    Multipressure-Sprührohrsystem Serienmäßig werden Sprührohre mit Farbkode eingesetzt. Die Farbkode zeigt an, welche Was- sermenge und welchen Druck von der betreffenden Düse geliefert wird. Die verschiedenen Wassermengen und Druckhöhen sind von der auf dem Sprührohr vorgese- henen Hochdruckdüsenart und Vordüsenart abhängig. Die Sprührohre für 120 beziehungsweise 160 bar sind so markiert, daß...

  • Seite 32: Aufstellungsanleitung

    Aufstellungsanleitung für die SC DELTA Plazierung der SC DELTA Die SC DELTA ist mit vibrationsdämpfenden Gummifüßen ausgestattet, so daß sie direkt auf ebener Unterlage angebracht werden kann. Die Anlage muß in frostfreien Räumen installiert werden, wo die Höchstemperatür 40°C nicht übersteigt.

  • Seite 33: Unterlage Und Umkippsicherung

    Unterlage und Umkippsicherung Falls die Unterlage uneben ist, läßt sich eine Höhenverstellung durch Verstellung der Gegen- mutter (1) am Fuß (2) vornehmen, vgl. Fig. 1. Es ist wichtig, daß die Anlage waagerecht steht, es können sonst Probleme mit der Bedienung des Kabinettürs auftreten.

  • Seite 34: Anschluß Des Zulaufwassers

    Anschluß des Zulaufwassers Der Wassertank ist mit zwei 1" Wasserzuläufen ausgestattet: Zulauf für Kaltwasser (BLAUE Markierung) Zulauf für Heißwasser (ROTE Markierung) Fig. 3 Den Wasseranschluß am Einlaßstutzen der Anlage mit zwei 1" fl exiblen Schlauchver-bindungen vornehmen. Direkt an den Anschlüssen sollen an den Versorgungsleitungen Absperrhähne angebaut wer- den.

  • Seite 35: Stromanschluß Zwischen Dem Sc Delta Und Dem

    Stromanschluß zwischen dem SC DELTA und dem Strom- verteilungsnetz, vgl. Fig. 5 Alle unten beschriebenen Messungen und Anschlüsse dürfen nur von zugelassenen Fachkräften vorgenommen werden! 1) Der SC DELTA an einem Dreiphasen-Netz mit der dem Typenschild (4) ent sprechenden Nennspannung anschließen. Max. 125 A Vorsicherungen. 2) Die Verbindung durch ein fl...

  • Seite 36: Inbetriebsetzung / Einlaufen

    Inbetriebsetzung / Einlaufen Vor der Inbetriebsetzung sollte sich der Monteur mit den Abschnitten 3.3 - 3.5 der Bedienungs- anleitung vertraut machen, die den Bedienungspult, die Einstellungen und die Inbetriebsetzung/ Betrieb beschreiben. Sollten während der Inbetriebsetzung und des Einlaufens Störungen entstehen, kann der Ab- schnitt 3.9 über Betriebsstörungen eventuell zu Hilfe gezogen werden.

  • Seite 37: Entlüftung Der Rohrleitung

    2.5.4 Entlüftung der Rohrleitung Nach der Entlüftung aller Pumpen die Anlage starten und alle Hochdruckhähne auf der Rohr- leitung nacheinander öffnen, bis alle Luft entwichen ist. Mit dem entferntesten der Hochdruck- hähne anfangen. Es ist jedoch zu beachten, daß der Hahn jede 25. Sekunde kurzzeitig zu schließen ist, ehe er wieder geöffnet wird, um zu vermeiden, daß...

  • Seite 38: Bedienungsanleitung

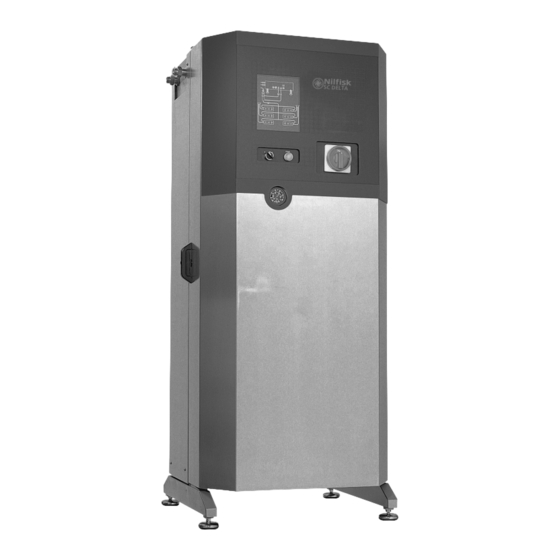

    3 Bedienungsanleitung Modellübersicht SC DELTA 1. Überwachungssystem 2. Hauptschalter 3. Bedienungsschalter 4. Einschalter 5. Kontrollpult 6. Wassertank 7. Motorpumpeneinheit 8. Wasseranschluß 9. Ölkontrolle 10. Manometer 11. Auslaßstutzen 12. Fuß mit Vibrationsdämpfer 13. Modellschild 14. Wasserfi lter 15. Schloß 16. Handgriff / Schloß für Kabinettür Ubersetzung der Originalanleitung...

  • Seite 39: Funktionsdiagramm

    Funktionsdiagramm 1. Wasserfi lter 13. Manometer 2. Wassertank 14. Diffusionsfi lter, Rücklauf 3. Überlaufrohr 15. Rückschlagventil 4. Niveaufühler (Wassermangel) 16. Druckspeicher (Start Wasserauffüllen) 17. Motorpumpeneinheit (Stop Wasserauffüllen) 18. Hochdruckschlauch, Auslaß 7. Rückschlagventil zur Entlastung 19. Thermofühler 8. Strömungswächter (Fluß in den Tank 20.

  • Seite 40: Bedienungspult

    Bedienungspult Das Bedienungspult ist auf dem Überwachungssystem des SC DELTAs angebracht. 1. Haupt-/Notschalter (Versorgungs-Trennung) 2. Bedienungsschalter - Ausschalter 3. Einschalter 4. Kontrollpult 5. Schloß für die Tür des Überwachungssystems SC DELTA 3.3.1 Hauptschalter-/Notschalter Mit Hilfe des Hauptschalters (1) wird der SC DELTA am Versorgungsnetz angeschlossen, wenn der Schalter von Stellung 0 zu Stellung I gedreht wird.

  • Seite 41: Kontrollpult

    3.3.3 Kontrollpult Das Kontrollpult (5) ist über eine schematische Zeichnung der Anlage aufgebaut, wo die Kont- rollleuchtenanzahl die Betriebsart und etwaige Störungen der Anlage anzeigt. Die Kontrolleuchten sind in drei Kategorien aufgeteilt: Grüne, die eine eingeschaltete Einheit (Ventil, C3) anzeigen Gelbe, die einen betätigten Fühler (Druckschalter, Fluß, Niveau) anzeigen Rote, die eine ernsthafte Störung (Leck, Überhitzung etc.) anzeigen.

  • Seite 42: Einstellungen Und Ablesungen Der Sc Delta

    Einstellungen und Ablesungen der SC DELTA In der SC DELTA kann der Benutzer nur folgende Einstellungen und Ablesungen vornehmen: Einstellen der Wassertemperatur Einstellen der Anzahl der betriebenen C3K Pumpen Ablesen der Stundenzähler In allen drei Fällen wird das Überwachungssystem (Fig. 3) mit dem beigeschlossenen Spezi- alschlüssel geöffnet.

  • Seite 43: Einstellen Der Wassertemperatur

    3.4.1 Einstellen der Wassertemperatur Der Drehschalter für die Wassertemperatureinstellung befi ndet sich auf der Steuerung A1 im Überwachungssystem und läßt sich entweder in Stellung OFF (Klickfunktion - senkrecht) oder auf die gewünschte Mischtemperatur einstellen. Die gelbe Leuchtdiode unter dem Drehschalter zeigt die Ausgangposition für die Temperatureinstellung.

  • Seite 44: Ein-/ Und Ausschalten Der C3K Pumpen

    3.4.2 Ein-/Ausschalten der C3K Pumpen Für diese Einstellung ausschlaggebend ist die gewünschte Konfi guration der SC DELTA Anlage. Da an die Anlage 2 bis 6 C3K Pumpen angeschlossen werden können, wird jede Pumpenpla- zierung mit einer besonderen Nummer bezeichnet: Auf dem 8-poligen Umschalter (vgl. Fig. 3) die jeweilige Konfi guration einstellen; unten ist die Einstellung für eine Konfi...

  • Seite 45: Ablesen Der Stundenzähler

    3.4.3 Ablesen der Stundenzähler Aus den Stundenzählern geht es hervor, wieviele Stunden die einzelne Motorpumpeneinheit gelaufen hat. Vgl. Figur unten. Motorpumpeneinheit 1 Stunden 1/100 Stunde Beispiel: 4 Stunden + 50/100 Stunde = 4½ Stunden. Übersetzung der Originalanleitung...

  • Seite 46: Inbetriebsetzung / Betrieb

    Inbetriebsetzung / Betrieb (vgl. Fig. 4) Nach Vornahme der gewünschten Einstellungen, die Tür des Überwachungssystems schließen und mit beiden Schlößern verschließen. Überprüfen, daß die Wasserversorgung angeschlossen ist. Den Hauptschalter (1) in Position I drehen. Den Bedienungsschalter (2) in Position I drehen, und auf der Kontrollanzeige (3) prüfen, daß die Wasserauffüllung startet, und das Entlastungsventil schließt.
  • Seite 47 Der Betrieb der Anlage läßt sich auf der Kontrollanzeige überwachen. (Vgl. Abschnitt 3.3.3, Fig. 2) Hieraus ist zu ersehen, welche Pumpen und Wasserversorgungen z.Z. eingeschaltet sind (grün), sowie wie der jeweilige Status für Druck, Wasserfl uß und Wasserstand (gelb) ist. Unten ist ein Beispiel der Kontrollpult-Anzeigen in einer gegebenen Betriebssituation: Fig.

  • Seite 48: Multipressure-Sprührohrsystem

    Multipressure-Sprührohrsystem Für jeden Rohrleitungsdruck von 120 und 160 bar gibt es ein Sprührohrsatz mit neun verschiede- nen Sprührohren, die besonders für das Multipressure-System entwickelt worden sind. Jedes dieser neun Sprührohre stellt eine Kombination von Druck und Wassermenge dar. Dem Benut- zer steht somit genau die Kombination von Druck und Wassermenge zur Verfügung, die der jeweiligen Reinigungsaufgabe entspricht.

  • Seite 49: Bedienung Nach Inbetriebsetzung - Zapfstellen Und Ausstattung

    Bedienung nach Inbetriebsetzung - Zapfstellen und Ausstattung 3.7.1 Hochdruckhahn mit Multipressure-Sprührohr, Zapfstelle A 1. Öffnungs-/Absperrventil am Hochdruckhahn 2. Schnellkupplung 3. Auslöser am Sprühhandgriff 4. Sicherheitssperre 5. Schnellkupplung für Sprührohr 6. Multipressure-Sprührohr Bedienung nach der Inbetriebsetzung 1. Den Hochdruckschlauch sorgfältig an die Schnellkupplung (2) des Hochdruckhahns anschlie ßen.

  • Seite 50: Zapfstelle Mit Schauminjektor Und Schaumrohr, Zapfstelle B

    3.7.2 Zapfstelle mit Schauminjektor und Schaumrohr, Zapfstelle B Öffnungs-/Absperrventil am Hochdruckhahn Schnellkupplung Auslöser an Sprühhandgriff Sicherheitssperre Schnellkupplung für Sprührohr Schaumrohr 10. Dosierungsskala 11. Dosierungsventil 12. Reinigungsmittelbehälter 13. Wandgestell für Reinigungsmittelbehälter Bedienung nach Inbetriebsetzung 1. Den Hochdruckschlauch sorgfältig an die Schnellkupplung (2) des Hochdruckhahns an- schließen.

  • Seite 51: Zapfstelle Mit Reinigungswagen Und Schaumrohr, Zapfstelle D

    3.7.3 Zapfstelle mit Reinigungswagen und Schaumrohr, Zapfstelle D Öffnungs-/Absperrventil am Hochdruckhahn Schnellkupplung Auslöser an Sprühhandgriff Sicherheitssperre Schnellkupplung für Sprührohr Schaumrohr 10. Dosierungsskala 11. Dosierungsventil 12. Reinigungsmittelbehälter Zapfstelle mit Reinigungswagen wie Zapfstelle A mit Schauminjektor bedienen - Abschnitt 3.7.2 3.7.4 Allgemeine Vorschriften für den Reinigungsmitteleinsatz Die Nilfi...

  • Seite 52: Wartung

    Wartung Der SC DELTA ist so konstruiert, daß der Wartungsbedarf minimal ist. Die Beachtung der fol- genden Punkte ist jedoch zur Erzielung eines störungsfreien Betriebes erforderlich. 3.8.1 Serviceintervalle Nach den Alle 6 Monate Wöchent- ersten oder alle Bei Bedarf lich 50 Betriebs- 500 Betriebs- stunden...

  • Seite 53: Betriebsstörungen Und Abhilfe

    Betriebsstörungen und Abhilfe Betriebsstörungen Ursache Abhilfe Anlage startet nicht oder ) Stromversorgung ausgefallen Stromversorgung anschließen stoppt während des Betriebes (keine Störanzeige) ) Netzsicherungen durchgebrannt Prüfen, daß Sicherungsgröße dem Stromverbrauch (Typenschild) entspricht. Sicherungen wechseln. ) Steuerspannungssicherungen im Überwachungssystem durchgebrannt Servicemonteur bestellen. Anlage startet nicht oder stoppt Jede der untenstehenden Störungen ist Nach der Störungsbehebung die An-...

  • Seite 54: Eg Konformitätserklärung

    EG Konformitätserklärung Wir, Nilfi sk A/S Kornmarksvej 1 DK-2605 Broendby DÄNEMARK erklären hiermit, dass das Produkt: Produkt Beschreibung Hochdruckreiniger - Profi - 3~, IPX5 SC DELTA 7P-*/* Stationär - Innenanwendung den folgenden Normen entspricht: ID und Version Titel EN 60335-1:2012 Sicherheits- &...
  • Seite 55 Übersetzung der Originalanleitung...
  • Seite 56 PERU HEAD QUARTER GERMANY TURKEY Nilfi sk S.A.C. Nilfi sk GmbH Nilfi sk A.S. DENMARK Calle Boulevard 162, Of. 703, Lima 33- Guido-Oberdorfer-Straße 2-10 Serifali Mh. Bayraktar Bulv. Sehit Sk. No:7 Nilfi sk A/S Perú 89287 Bellenberg Ümraniye, 34775 Istanbul Kornmarksvej 1 Lima Tel.: +90 216 466 94 94...
