1 Vorbereitung
• Schweißgerät ausschalten.
• Gasdüse des Schweißbrenners abschrauben.
• Schweißdraht an der Stromdüse bündig abschneiden.
• Schweißdraht am Drahtvorschubgerät ein Stück (ca. 50 mm) zurückziehen. In der
Stromdüse sollte sich jetzt kein Schweißdraht mehr befinden.
2 Konfiguration
• Schweißgerät einschalten.
• Schlüsselschalter auf der Gerätesteuerung auf Position "1" stellen.
• Drucktaste "Mode" betätigen bis der Parameter "Cable Resistance" auf dem Display der
Gerätesteuerung erscheint.
• Parameter mit der Drucktaste "Enter" bestätigen.
• Bei Schweißsystemen mit einem zweiten Stromkreis, wenn z.B. zwei Drahtvorschubgeräte
an einer Stromquelle betrieben werden, muss ein zweiter Abgleich mit dem Parameter Rl2
durchgeführt werden. Hierzu muss mit der entsprechenden Schnittstelle eine
Drahtvorschubgeräteumschaltung durchgeführt werden.
3 Abgleich / Messung
• Schweißbrenner mit der Stromdüse auf einer sauberen, gereinigten Stelle am Werkstück mit
etwas Druck aufsetzen und die Einfädeltaste am Brenner oder am Drahtvorschubgerät ca. 2
s betätigen, alternativ kann diese Funktion auch über die Schnittstelle angewählt werden. Es
fließt kurzzeitig ein Kurzschluss-Strom, mit dem der neue Leitungswiderstand bestimmt und
angezeigt wird. Der Wert kann zwischen 0 mΩ und 40 mΩ betragen. Der neu erstellte Wert
wird sofort gespeichert und bedarf keiner weiteren Bestätigung. Wird in der Anzeige der Wert
"no Con." dargestellt, ist die Messung misslungen. Die Messung muss wiederholt werden.
4 Schweißbereitschaft wiederherstellen
• Schweißgerät ausschalten.
• Gasdüse des Schweißbrenners wieder aufschrauben.
• Schweißgerät einschalten.
• Schweißdraht wieder einfädeln.
Seite: 2 / 2
Stand: 20.05.2015
© 2015 Änderungen vorbehalten!

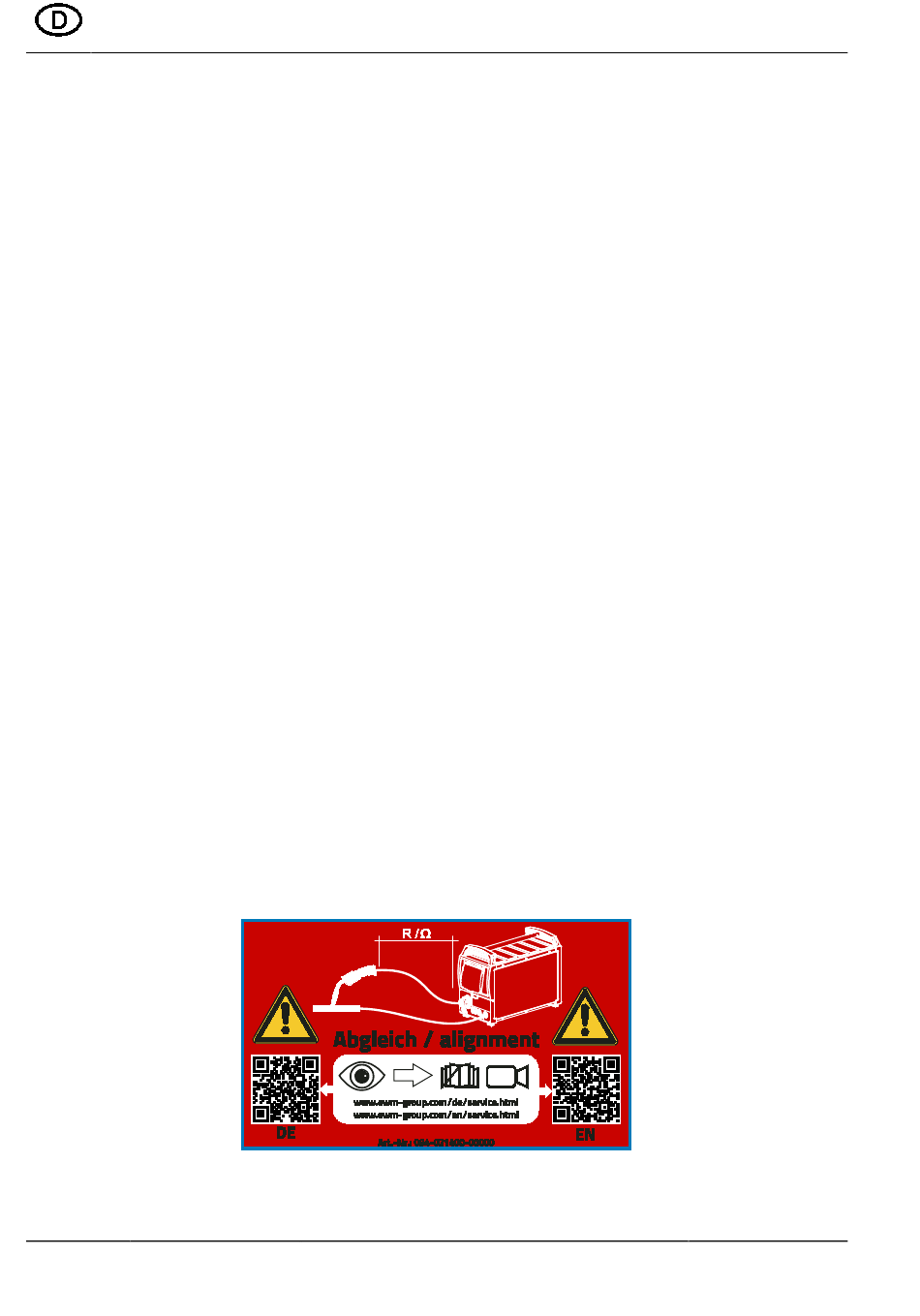

Abgleich Leitungswiderstand
Art. Nr.: 099-MMRCLW-EW520
