DESCRIZIONE DELLE CARATTERISTICHE
DELL'AMPLIFICATORE
10. OUTPUT (Uscita Line)
1. Attraverso l'uscita Line si può allacciare e comandare
un'ulteriore utenza a cascata (Daisy Chain)
2. Nella modalità a 4 canali: portate l'interruttore 9 su 4CH.
Tutt'e 4 i canali vengono uniti in un monosegnale e mettono
questo segnale a disposizione su entrambe le uscite Line. In tal
modo si ottiene un monosegnale davanti/dietro per un Sub-
Bass costante, ossia non regolabile attraverso il fader, ai fini di
mettere a disposizione un segnale ad un ulteriore amplificatore
subwoofer.
3. Nella modalità a 2 canali: portate l'interruttore 9 su 2CH.
Qui vengono uniti solo i canali 1&2 e messi a disposizione ad
entrambe le uscite Line.
Amplificatore Mono RAB 1450
0dB 9dB
MBQR-1

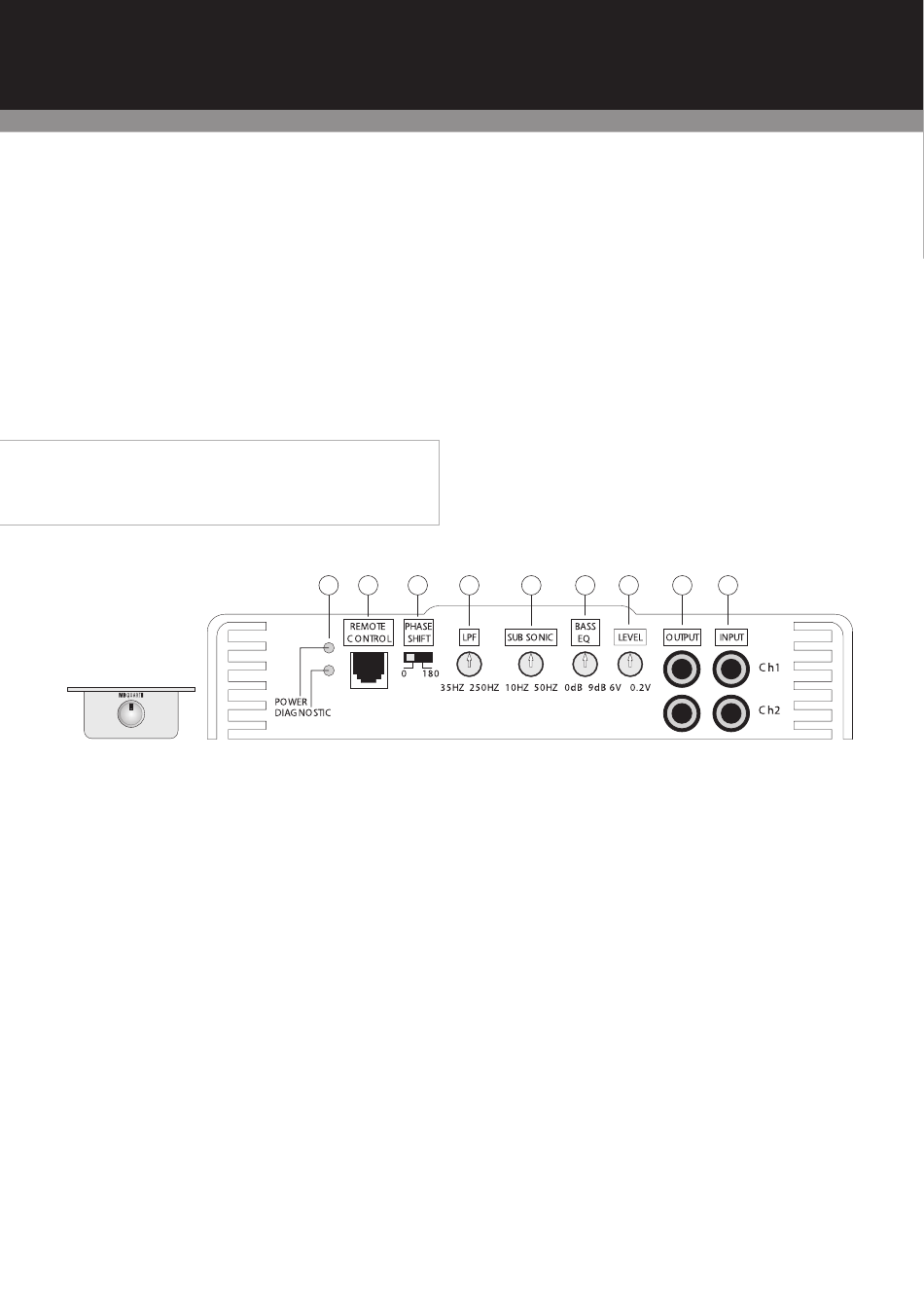

1. Spie LED
1. POWER: s'illumina se l'apparecchio è in tensione e viene acceso
mediante l'apposito comando.
2. DIAGNOSTICS: la spia LED di diagnosi s'illumina in condizioni
di guasto.
2. BASS REMOTE (telecomando bassi)
Se il MBQR-1 Bass Remote è collegato alla boccola REMOTE con il
cavo di comando fornito il BASS BOOST (aumento bassi) può essere
impostato da 0 db a 9 dB mediante ad es. il modulo di telecomando
montato sotto il cruscotto.
3. PHASE SHIFT (Selettore di fase)
Fase selezionabile da 0 a 180°
4. LOW PASS FILTER (Filtro passa basso)
1. Il filtro passa basso può essere regolato in continuo mediante il
regolatore di giri LPF da 35 a 250 Hz.
2. Vengono riprodotte tutte le frequenze al di sotto la frequenza
di taglio impostata.
5. SUBSONIC (Filtro subsonico)
1. Il filtro subsonico può essere impostato in continuo da 10 a 50
Hz mediante il regolatore di giri SUBSONIC.
2. Vengono riprodotte tutte le frequenze al di sopra della frequenza
di taglio impostata.
38
11. INPUT (Ingresso Line)
4
1 2 3
6. BASS EQ (Innalzamento dei bassi)
1. Grazie al regolatore di giri BASS EQ è possibile alzare il livello
dei bassi a 45 Hz in modo variabile di 0 arrivando fino ad un in-
nalzamento di 9 dB.
7. LEVEL
1. Adatta la sensibilità d'entrata dell'amplificatore al livello d'uscita
del segnale della radio / del lettore CD.
2. Avvertenza: vedere nelle istruzioni per l'uso della radio / del
lettore CD relativamente a quanto deve essere la potenza corret-
ta del livello del segnale e adattare conseguentemente il livello
d'entrata.
8. OUTPUT (Uscita Line)
1. Quest'uscita può essere utilizzata per la trasmissione del seg-
nale ad un altro amplificatore (daisy-chaining / collegamento a
cascata)
9. INPUT (Ingresso Line)
Entrata LEFT (sinistra) e RIGHT (destra) dell'amplificatore per
l'attacco dei cavi cinch dell'apparecchio radio/del riproduttore CD
per una gamma compresa tra gli 0,2 e i 6 V.
1. Utilizzare un adattatore di livello High-/Low se l'apparecchio
radio/il riproduttore CD dispone solo d'uscite (di livello alto) per
l'altoparlante.
1. Ingressi amplificatore canale 1-4 della radio/del lettore di CD
attraverso cinch con un livello di segnale compreso tra 0,2 e 6
Volt.
2. Utilizzate un adattatore di livello alto/basso quando la Vostra
radio/il Vostro lettore di CD mette a disposizione semplicemente
uscite altoparlante (livello alto).
3. A seconda di come il Vostro impianto è realizzato, per un
corretto allacciamento dell'ingresso Line siete pregati di seguire
i disegni schematici come descritto al capitolo "Applicazioni
dell'amplificatore" di questo manuale di istruzioni per l'uso.
