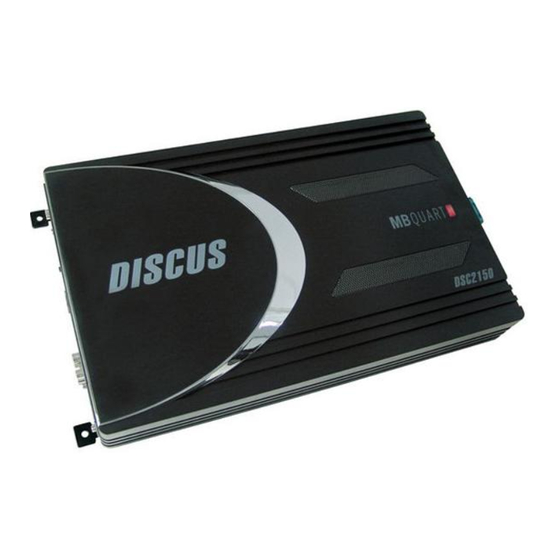

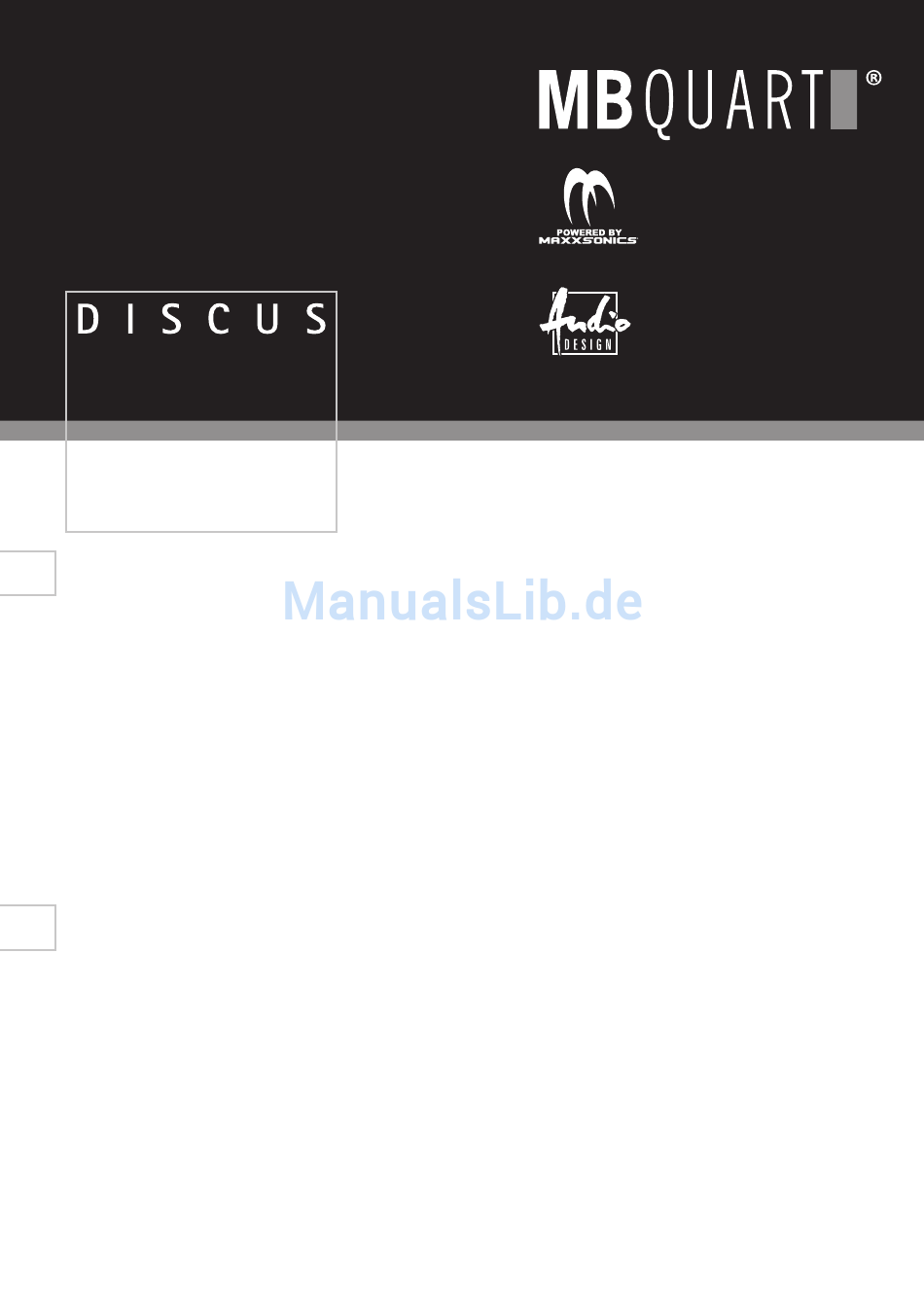

V E R S T Ä R K E R
A M P L I F I E R S
E I N B A U A N L E I T U N G
INSTALLATION GUIDE
DEU
SYSTEMANORDNUNG
Die gelungene Einrichtung einer jeden Autostereoanlage hängt von mehreren Faktoren ab wie Systemauslegung, Installationsausführung und
Systemeinstellung. Bitte berücksichtigen Sie, dass jedes System nur so gut sein kann wie sein schwächstes Glied.
Bitte berücksichtigen Sie, dass Systeme mit höherer Leistung nicht unbedingt nur zur Erzeugung hoher Schalldruckpegel dienen, sondern auch,
um eine größere Leistung im Frequenzspitzenbereich zu erzielen, damit musikalische Spitzen ohne Verzerrung sauber wiedergegeben werden können.
Verstärker mit niedrigerer Leistung erreichen eher ihre Begrenzung, als ihre leistungsstärkeren Verwandten und können bei Übersteuerung aufgrund
der von einem begrenzten Signal erzeugten Oberschwingungen, die zur Überhitzung der Schwingspulen führen, Lautsprecherfehlfunktionen
hervorrufen.
Der Verstärker sollte immer mit vertikal verlaufenden Kühlrippen montiert werden, um die beste Kühlkonvektion zu erzielen und ein Überhitzen
zu vermeiden. Zwecks Zuverlässigkeit und geringerer Interferenzen der Audioanlage durch spannungserzeugende Komponenten des Fahrzeuges,
besorgen Sie sich bitte Cinch-Kabel bestmöglicher Qualität.
Es wird ausdrücklich empfohlen, den Verstärker mit den vier mitgelieferten Halterungsschrauben auf einer Faserplatte oder einer anderen stabilen
Trägerplatte zu montieren. Befestigen Sie den Verstärker nicht auf Metall, da dies Geräusche verursachen oder andere unerwünschte Effekte
verursachen kann. Bauen Sie den Verstärker waagrecht ein, um eine optimale Hitzeableitung zu gewährleisten. Den Verstärker an Lautsprechergehäusen
zu befestigen ist nicht zu empfehlen, da hierdurch Bauteile des Verstärkers beschädigt werden können. Wenn Sie einen Einbauplatz für den Verstärker
wählen, stellen Sie sicher, daß genügend Abstand zu Kabeln, Benzintank, elektrischen Bauteilen und den Bremsleitungen usw. eingehalten wird.
SYSTEM DESIGN
ENG
The success of any car stereo system relies on several factors, such as the system design, execution of the installation, and system setup. Please
remember that any system is only as good as its weakest link.
Please remember that higher power systems are not necessarily useful purely for high sound pressure levels, but also to establish a headroom
capability, to reproduce musical peaks cleanly without distortion.
Lower power amplifiers will clip earlier than their more powerful cousins, and cause loudspeaker failure when overdriven, due to the harmonics
generated by a clipped signal, thus overheating voice coils.
Amplifiers should be mounted with the fins running horizontally for best convection cooling, to minimize overheating. Purchase the
best quality RCA cables you can afford, for reliability and less engine noise interference in the audio system.
It is highly recommended that the amplifier be mounted to a board of MDF or other solid structure using the 4 mounting screws provided. Avoid
mounting the amplifier to metal as this can introduce noise and other unwanted issues. When mounting the amplifier, ensure that it is mounted
HORIZONTALLY for optimal heat dissipation. Mounting amplifiers to speaker enclosures is not recommended as this can cause damage to the
amplifier components. When choosing a location for mounting the amplifier, ensure that you check for clearance from wires, gas tank, electrical
devices and brake lines etc.
MAXXSONICS USA, INC.
1290 Ensell Road
Lake Zurich, Illinois 60047 USA
www.maxxsonics.com
DISTRIBUTION:
Audio Design GmbH
Am Breilingsweg 3
D-76709 Kronau (Germany)
Tel. +49 (0)7253 - 9465-0
Fax +49 (0)7253 - 946510

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MB QUART DSC2150

  • Seite 1 MAXXSONICS USA, INC. 1290 Ensell Road Lake Zurich, Illinois 60047 USA www.maxxsonics.com DISTRIBUTION: Audio Design GmbH Am Breilingsweg 3 D-76709 Kronau (Germany) V E R S T Ä R K E R Tel. +49 (0)7253 - 9465-0 Fax +49 (0)7253 - 946510 A M P L I F I E R S E I N B A U A N L E I T U N G INSTALLATION GUIDE...
  • Seite 2: Installation

    V E R S T Ä R K E R INSTALLATION EINSTELLEN DER ANLAGE NACH DER INSTALLATION ZUM ERZIELEN DER Allgemeines: Die Anschlüsse so verlegen, dass die Cinch-Kabel mindestens 50 cm von Netz- BESTEN LEISTUNG und Lautsprecherkabeln entfernt verlaufen und genügend Abstand zu elektrischen Geräten im Fahrzeug haben, die zu elektrischem Rauschen führen können, wie Allgemeines: z.B.
  • Seite 3: Vollbereichs-Stereo-Betrieb

    DSC2150 2 - K A N A L - V E R S T Ä R K E R FEATURES: • PROTECTION- und POWER-LED-Anzeige • BASS EQ: 45Hz Bass-Equalizer im Bereich von 0dB bis 9dB • X-OVER (Frequenzweichenschalter): - LP/BP: Wählt den eingebauten LOW PASS-Filter (Tiefpass) an, der im Bereich von 30 Hz bis 150 Hz variabel einstellbar ist - HP: Wählt den eingebauten HIGH PASS-Filter (Hochpass), der im Bereich...
  • Seite 4: Kanal-Vollbereichs-Stereo-Betrieb

    DSC480/DSC4125 4 - K A N A L - V E R S T Ä R K E R FEATURES: • PROTECTION- und POWER-LED-Anzeige • BASS EQ: 45Hz Bass-Equalizer im Bereich von 0dB bis 9dB variabel einstellbar • X-OVER (Frequenzweichenschalter): - LP/BP: Wählt den eingebauten LOW PASS-Filter (Tiefpass) an, der im Bereich von 30 Hz bis 150 Hz variabel einstellbar ist - HP: Wählt den eingebauten HIGH PASS-Filter (Hochpass), der im Bereich...
  • Seite 5 DSC500.1/DSC1000.1 M O N O - V E R S T Ä R K E R FEATURES: • PROTECTION- und POWER-LED-Anzeige • Die REMOTE-Buchse ermöglicht den Anschluss eines z.B. unter dem Armaturen- brett montierten Reglers, mit dem das BASS EQ-Signal (Bass-Equalizer) gesteuert werden kann •...
  • Seite 6: Master/Slave-Betrieb

    DSC1500.1D M O N O - V E R S T Ä R K E R FEATURES: • PROTECTION- und POWER-LED-Anzeige • Die REMOTE-Buchse ermöglicht den Anschluss eines z.B. unter dem Armaturen- brett montierten Reglers, mit dem das BASS EQ-Signal (Bass-Equalizer) gesteuert werden kann •...
  • Seite 7: Fehlersuche Innerhalb Der Anlage

    Anlage lässt sich nicht einschalten dieser Anlage in logischer Weise voneinander, um den Grund für die Störung 1 - Alle Sicherungen prüfen. ausfindig zu machen. Beschreibung des in alle MB QUART Verstärker 2 - Alle Anschlüsse prüfen. eingebauten Diagnosesystems: 3 - An den Spannungsterminals die +12 Volt- und Fernbedienungseinschalt- Das Diagnosesystem schaltet den Verstärker ab, bis er durch Ausschalten des...
  • Seite 8: Technische Daten

    Alle MB QUART Verstärker sind mit einer individuellen Seriennummer versehen, die für statistische und servicebedingte Zwecke aufgezeichnet wird. Alle MB QUART Verstärker sind sowohl mit einer E-Kennzeichnung als auch einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.
  • Seite 9: Installation Instructions

    A M P L I F I E R S INSTALLATION INSTRUCTIONS SETTING UP SYSTEMS AFTER INSTALLATION FOR BEST PERFORMANCE General: Run the wiring so that RCA cables are at least 18“ away from power and General: speaker cables. Keep RCA cables away from electrical devices in the vehicle At this point you are ready to get more specific on the settings for your amplifier.
  • Seite 10 DSC2150 2 - C H A N N E L - A M P L I F I E R S FEATURES: • PROTECTION and POWER LED indicators • Bass EQ: 45Hz bass boost from 0dB to 9dB • X-OVER: - LP/BP: Selects built in LOW PASS filter, variable from 30Hz to 150Hz - HP: Selects built in HIGH PASS filter, variable from 10Hz to 1.2KHz...
  • Seite 11 DSC480/DSC4125 4 - C H A N N E L - A M P L I F I E R S FEATURES: • PROTECTION and POWER LED indicators • Bass EQ: 45Hz bass boost from 0dB to 9dB • X-OVER: - LP/BP: Selects built in LOW PASS filter, variable from 30Hz to 150Hz - HP: Selects built in HIGH PASS filter, variable from 10Hz to 1.2KHz - FULL: Bypasses all crossovers for full frequency range operation...
  • Seite 12: Basic Operation

    DSC500.1/DSC1000.1 M O N O - A M P L I F I E R S FEATURES: • PROTECTION and POWER LED indicators • The REMOTE jack enables a dash mount control for the BASS BOOST • LOW PASS: Variable from 35Hz to 250Hz •...
  • Seite 13: Standard Operation

    DSC1500.1D M O N O - A M P L I F I E R S FEATURES: • PROTECTION and POWER LED indicators • The REMOTE jack enables a dash mount control for the BASS BOOST • BALANCED INPUT: balanced MINI-DIN signal input NOTE: DO not use this input with the RCA input at the same time.
  • Seite 14: Troubleshooting

    Description 1 - Check all fuses. of the Diagnostic system built into all MB Quart amplifiers: 2 - Check all connections. The diagnostic system will shut down the amplifier, until reset by turning the 3 - Measure the +12 volt and remote turn on voltages at the amplifier terminals.
  • Seite 15: Specifications

    Technical specifications are subject to change! Errors are reserved! For damages on the vehicle and the device, caused by handling errors of the device, we can’t assume liability. All MB QUART Amplifiers are tagged with a individual serialnumber, which will be registerd for statistic and service conditional purposes.
