DESCRIZIONE DELLE CARATTERISTICHE
DELL'AMPLIFICATORE

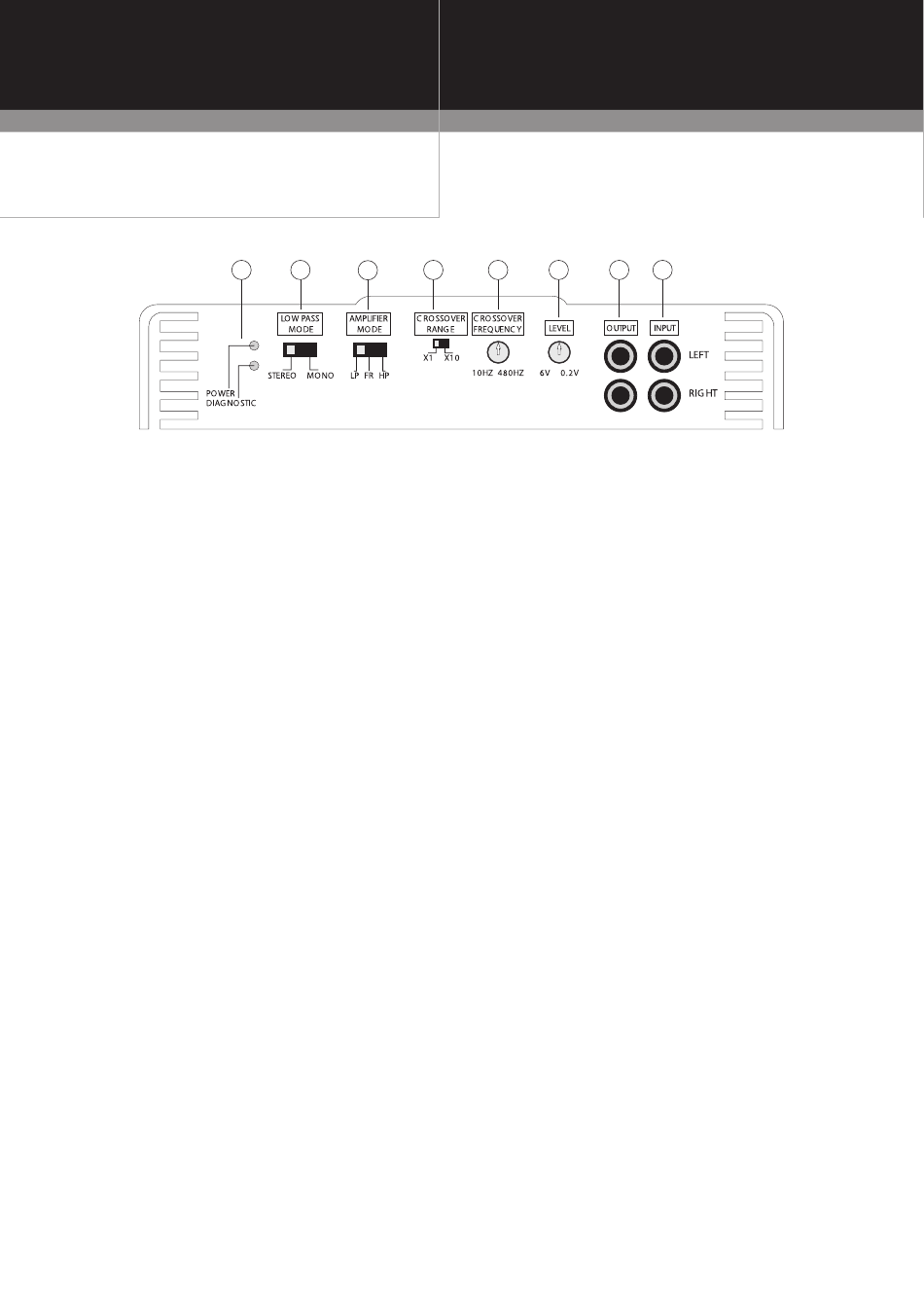

Amplificatore a due canali RAB 250
1. Spie LED
1. POWER: s'illumina se l'apparecchio è in tensione e viene acceso
mediante l'apposito comando.
2. DIAGNOSTICS: la spia LED di diagnosi s'illumina in condizioni
di guasto.
2. LOW PASS MODE (modo passo bassi)
Selezionabile in modo stereo o mono.
3. AMPLIFIER MODE (selettore della fonte dell'amplificatore)
1. Seleziona la gamma di frequenza, che viene trasmessa amplifi-
cata agli altoparlanti.
2. L'impostazione FR (gamma completa) trasmette la gamma
completa di frequenza dall'entrata (INPUT) agli amplificatori
interni.
3. HP (passa alti) passa la gamma di frequenza che si trova al di
sopra della frequenza di taglio a sua volta stabilita dal regolatore
della frequenza di transizione (CROSSOVER FREQ SELECT) .
4. LP (passa bassi) trasmette la gamma di frequenza agli amplifi-
catori interni che si trovano al di sotto della frequenza di taglio
impostata.
4. CROSSOVER RANGE (gamma del filtro crossover)
Il selettore CROSSOVER RANGE configura l'uscita del filtro cros-
sover per il valore illustrato (x1) oppure lo moltiplica per dieci 10
(x10).
5. CROSSOVER FREQUENCY
(regolatore per la selezione della frequenza di transizione)
1. Il punto della frequenza di transizione viene impostato median-
te la resistenza regolabile per il passa bassi e per il passa alti.
2. Il selettore di gamma (CROSSOVER RANGE) è un moltiplicatore
per il regolatore impostabile e serve cioè ad effettuareun'armoniz
zazione totale da 10 Hz a 480 Hz, suddivisa in due settori.
36
1 2 3
4
5 6
6. LEVEL (livello)
1. Armonizza la sensibilità d'entrata dell'amplificatore in base al
livello d'uscita dell'apparecchio radio/del riproduttore CD.
2. Attenzione: controllare nelle istruzioni per l'uso
dell'apparecchio radio/riproduttore CD se la sensibilità del livello
è quella corretta ed impostare adeguatamente il regolatore LEVEL
nell'amplificatore.
7. OUTPUT (Uscita Line)
1. Quest'uscita cinch può gestire l'entrata di altri amplificatori in
un impianto (commutazione in serie secondo il sistema Daisy-
Chain).
8. INPUT (Ingresso Line)
1. Entrata LEFT (sinistra) e RIGHT (destra) dell'amplificatore per
l'attacco dei cavi cinch dell'apparecchio radio/riproduttore CD
con una gamma da 0,2 V a 6 V.
2. Utilizzare un adattatore di livello High-/ Low se l'apparecchio
radio /il riproduttore CD dispone soltanto d'uscite per gli altopar-
lanti (livello alti).
7 8
