DESCRIPTION DES DONNÉES
CARACTÉRISTIQUES DE L'AMPLIFICATEUR
10. OUTPUT (Sortie Ligne)
1. Il est possible de monter en cascade un amplificateur supplé-
mentaire et de le commander via la sortie Ligne (Daisy Chain).
2. Dans le mode 4 canaux : placez l'interrupteur 9 dans la posi-
tion 4CH. Tous les quatre canaux sont mélangés pour former un
signal mono et mettent ce signal à la disposition des deux sorties
Ligne. On obtient ainsi un signal mono avant/arrière pour un
sub-bass constant, c'est-à-dire non régulable via le fader, afin de
fournir un signal à un amplificateur de subwoofer supplémentai-
re.
3. Dans le mode 2 canaux : réglez l'interrupteur 9 sur 2CH. Seuls
les canaux 1&2 sont mélangés pour former un signal mis à la
disposition aux deux sorties Ligne.

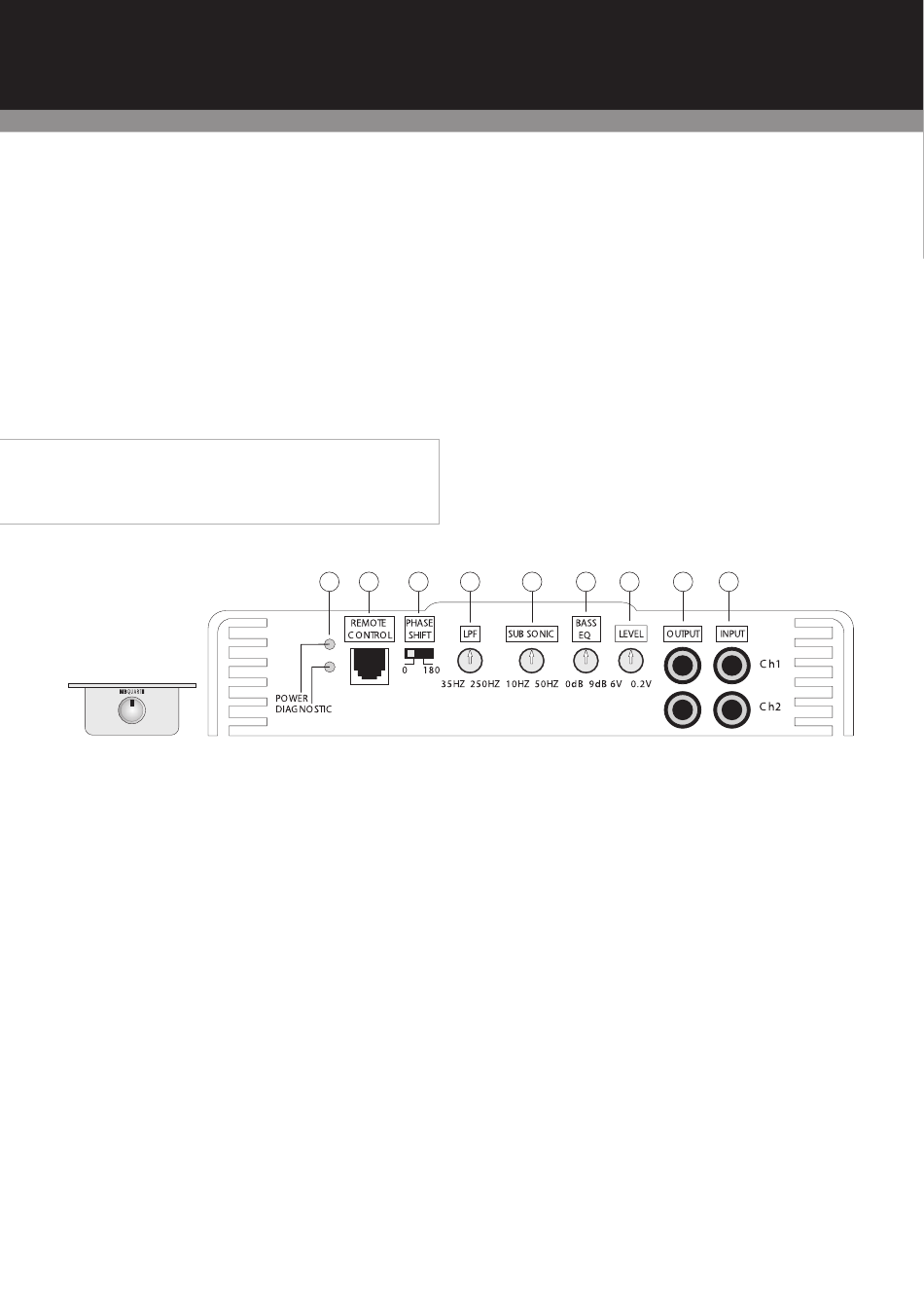

Amplificateur mono RAB 1450
0dB 9dB
MBQR-1
1. Affichages DEL
1. POWER: S'allume lorsque l'appareil est sous tension et qu'il est
mis en marche par la commande d'enclenchement.
2. DIAGNOSTICS: L'affichage DEL de diagnostic s'allume dès qu'une
panne se produit.
2. BASS REMOTE
Lorsque le MBQR-1 Bass Remote est branché au moyen du câble
de commande fourni sur la douille REMOTE, il est possible de régler
le BASS BOOST (accentuation des graves) dans une plage comprise
entre 0 db et 9 dB via le module de télécommande monté par ex-
emple sous le tableau de bord.
3. PHASE SHIFT (Interrupteur de phase)
Phase commutable de 0 sur 180°
4. LOW PASS FILTER (Filtre passe-bas)
1. Le filtre passe-bas peut être réglé en continu au moyen du bou-
ton rotatif LPF entre 35 et 250 Hz.
2. Toutes les fréquences en-dessous de la fréquence de coupure
réglée sont transmises.
5. SUBSONIC (Filtre subsonique)
1. Le filtre subsonique peut être réglé en continu au moyen du
bouton rotatif entre 10 et 50 Hz.
2. Toutes les fréquences au-dessus de la fréquence de coupure ré-
glée sont transmises.
22
11. INPUT (Entrée Ligne)
1. Entrées d'amplificateur canal 1-4 de la radio/du lecteur de CD
via cinch avec un niveau de signal compris entre 0,2 et 6 V.
2. Utilisez un adaptateur High-/Low-Level si votre radio/lecteur
de CD ne dispose que de sorties haut-parleur (High-Level).
3. Quel que ce soit le concept que vous choisissez pour configurer
votre installation, veuillez vous conformer aux dessins schémati-
ques pour brancher correctement l'entrée Ligne ainsi que cela est
décrit dans le chapitre «Amplifier applications» du présent mode
d'emploi.
1 2 3 4
6. BASS EQ (Augmentation des graves)
1. Il est possible d'augmenter le niveau des graves à 45 Hz de ma-
nière variable par étapes de 0 à 9 dB au moyen du bouton rotatif
BASS EQ.
7. LEVEL
1. Equilibre la sensibilité d'entrée de l'amplificateur sur le niveau
de sortie du signal de la radio / du lecteur de CD.
2. Remarque : Lisez le mode d'emploi de votre radio / lecteur de CD
pour connaître l'intensité correcte du niveau du signal puis adap-
tez-la au niveau d'entrée.
8. OUTPUT (Sortie Ligne)
1. Cette sortie peut être utilisée pour transmettre des signaux à un
autre amplificateur (Daisy Chaining / connexion en série).
9. INPUT (Entrée Ligne)
1. Entrée LEFT (de gauche) et RIGHT (de droite) sur l'amplificateur
pour brancher les câbles Cinch du poste de radio/lecteur de CD
avec une plage comprise entre 0,2 et 6 V.
2. Utilisez un adaptateur de niveau High/Low lorsque le poste de
radio/lecteur de CD ne dispose que de sorties (niveau haut) de
haut-parleur.
5 6 7 8 9
