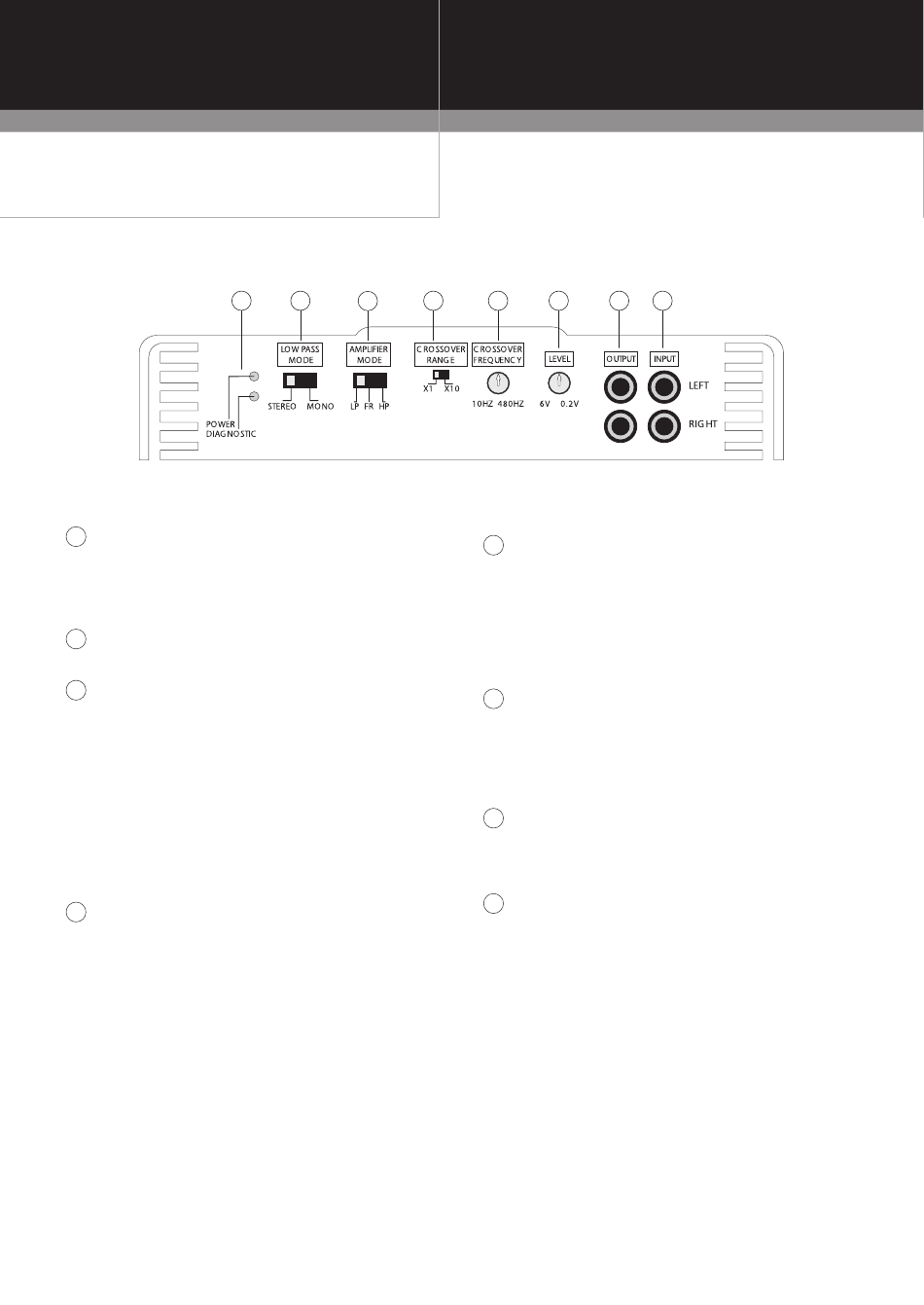

BESCHREIBUNG DER
VERSTÄRKERKENNDATEN
RAB 250 2-Kanal-Verstärker
1 LED-Anzeigen
1. POWER: Leuchtet auf, wenn Strom anliegt und das Gerät
über die Einschaltsteuerung eingeschaltet wird.
2. DIAGNOSTICS: Die Diagnose-LED-Anzeige leuchtet auf,
sobald ein Fehlerzustand eintritt.
2 LOW PASS MODE (Tiefpass-Modus)
Wählbar im Stereo- oder Mono-Betrieb.
3 AMPLIFIER MODE (Verstärker-Modus)
1. Wählt den Frequenzbereich, der verstärkt und zu den Laut-
sprechern geleitet wird.
2. Die Einstellung FR (FULL RANGE/Vollbereich) überträgt den
vollen Frequenzbereich vom Eingang (INPUT) zu den internen
Verstärkern.
3. HP (HIGH PASS/Hochpass) lässt den Frequenzbereich durch,
der oberhalb der Trennfrequenz liegt, die mittels Übergangsfre-
quenzregler (CROSSOVER FREQ SELECT) festgelegt wurde.
4. LP (LOW PASS/Tiefpass) leitet den Frequenzbereich an die
internen Verstärker weiter, der unterhalb der eingestellten
Trennfrequenz liegen.
4 CROSSOVER RANGE (Bereich der Frequenzweiche)
Der CROSSOVER RANGE-Schalter konfiguriert den Bereich des
Frequenzweichen-Ausgangs entweder für den abgebildeten
Wert (x1) oder multipliziert diesen 10-fach (x10).
12
1 2 3
4
5 6
5 CROSSOVER FREQUENCY (Übergangsfrequenz)
1. Über den regelbaren Widerstand wird der Übergangsfre-
quenzpunkt sowohl für den Tief-, als auch den Hochpass
eingestellt.
2. Der Bereichswahlschalter (CROSSOVER RANGE) stellt einen
Vervielfacher für den einstellbaren Regler dar, und zwar für
eine Gesamtabstimmung von 10 Hz bis 480 Hz, aufgeteilt in
zwei Bereiche.
6 LEVEL (Signalpegel)
1. Stimmt die Verstärkereingangsempfindlichkeit auf den Aus-
gangspegel des Radiogerätes/CD-Players ab.
2. Hinweis: Überprüfen Sie in der Bedienungsanleitung für Ihr
Radiogerät/CD-Player die korrekte Pegelempfindlichkeit und
stellen Sie den LEVEL-Regler am Verstärker entsprechend ein.
7 OUTPUT (Line-Ausgang)
1. Dieser Cinchausgang kann in einer Anlage den Eingang
anderer Verstärker ansteuern (Reihung nach dem Daisy-Chain-
Verfahren).
8 INPUT (Line-Eingang)
1. LEFT (linker) und RIGHT (rechter) Eingang zum Verstärker
zum Anschluss der Cinchkabel von Radio-/CD-Player mit einem
Bereich von 0,2 V bis 6 V.
2. Verwenden Sie einen High-/ Low Leveladapter, wenn das
Radiogerät/CD-Player nur über Lautsprecher-(Hochpegel-)
Ausgänge verfügt.
