DESCRIPTION DES DONNÉES CARAC-
TÉRISTIQUES DE L'AMPLIFICATEUR

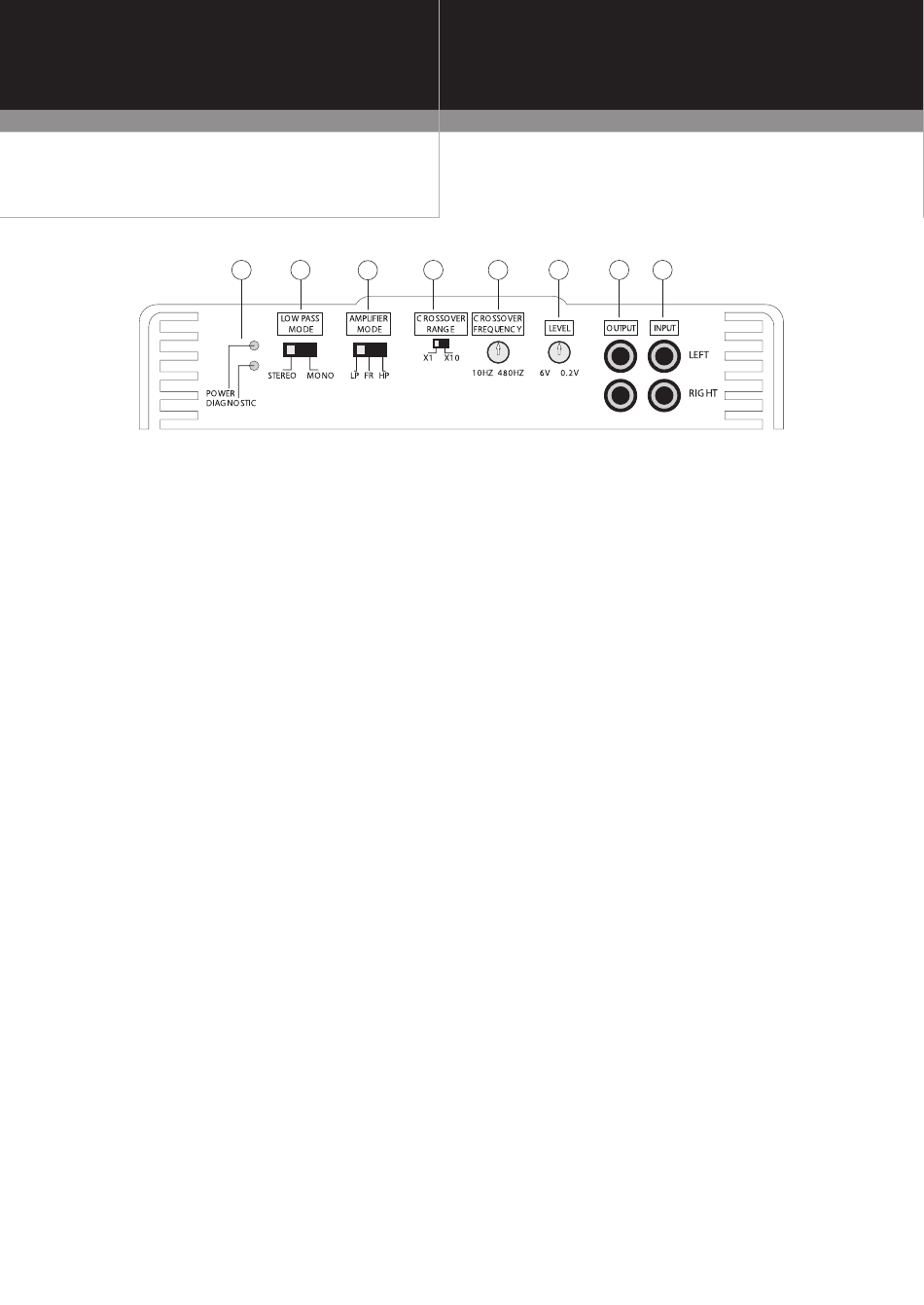

Amplificateur 2 canaux RAB 250
1. Affichages DEL
1. POWER: S'allume lorsque l'appareil est sous tension et qu'il est
mis en marche par la commande d'enclenchement.
2. DIAGNOSTICS: L'affichage DEL de diagnostic s'allume dès
qu'une panne se produit.
2. LOW PASS MODE (Mode passe-bas)
Sélectionnable dans le mode stéréo ou mono.
3. AMPLIFIER MODE (sélecteur source d'amplificateur)
1. Sélectionne la plage de fréquences qui est accentuée et trans-
mise aux haut-parleurs.
2. Le réglage FR (large bande) transmet la plage complète de
fréquences de l'entrée (INPUT) aux amplificateurs internes.
3. HP (passe-haut) laisse passer la plage de fréquences qui se
trouve au-dessus de la fréquence de coupure déterminée au mo-
yen du régulateur de la fréquence de recouvrement (CROSSOVER
FREQ SELECT).
4. LP (passe-bas) transmet la plage de fréquences aux amplifi-
cateurs internes qui se trouvent en-dessous de la fréquence de
coupure sélectionnée.
4. CROSSOVER RANGE (Plage du diviseur de fréquence)
L'interrupteur CROSSOVER RANGE configure la plage de la sortie
du diviseur de fréquence soit pour la valeur représentée (x1) soit
il la multiplie par 10 (x10).
5. CROSSOVER FREQUENCY (régulateur pour sélectionner
la fréquence de recouvrement)
1. Le point de la fréquence de recouvrement est réglé aussi bien
pour le passe-bas que pour le passe-haut au moyen de la résis-
tance réglable.
2. Le sélecteur de plage (CROSSOVER RANGE) est un multiplica-
teur pour les régulateurs réglables et ce, pour une harmonisation
globale de 10 Hz à 480 Hz, divisée en deux plages.
20
1 2 3
4
5 6
6. LEVEL (niveau)
1. Harmonise la sensibilité d'entrée de l'amplificateur sur le
niveau de sortie du poste de radio/lecteur de CD.
2. Attention: Vérifiez dans le mode d'emploi de votre poste de
radio/lecteur de CD la bonne sensibilité du niveau et ajustez le
régulateur LEVEL sur l'amplificateur en conséquence.
7. OUTPUT (Sortie Ligne)
1. Cette sortie Cinch peut piloter l'entrée d'autres amplificateurs
dans un système (selon la procédure de Daisy-Chain).
8. INPUT (Entrée Ligne)
1. Entrée LEFT (de gauche) et RIGHT (de droite) vers
l'amplificateur pour le branchement des câbles Cinch du poste de
radio/lecteur de CD avec une plage comprise entre 0,2 V et 6 V.
2. Utilisez un adaptateur de niveau High/Low lorsque le poste de
radio/lecteur de CD ne dispose que de sorties (niveau haut) de
haut-parleur.
7 8
