Jet 930E Bedienungsanleitung Seite 10

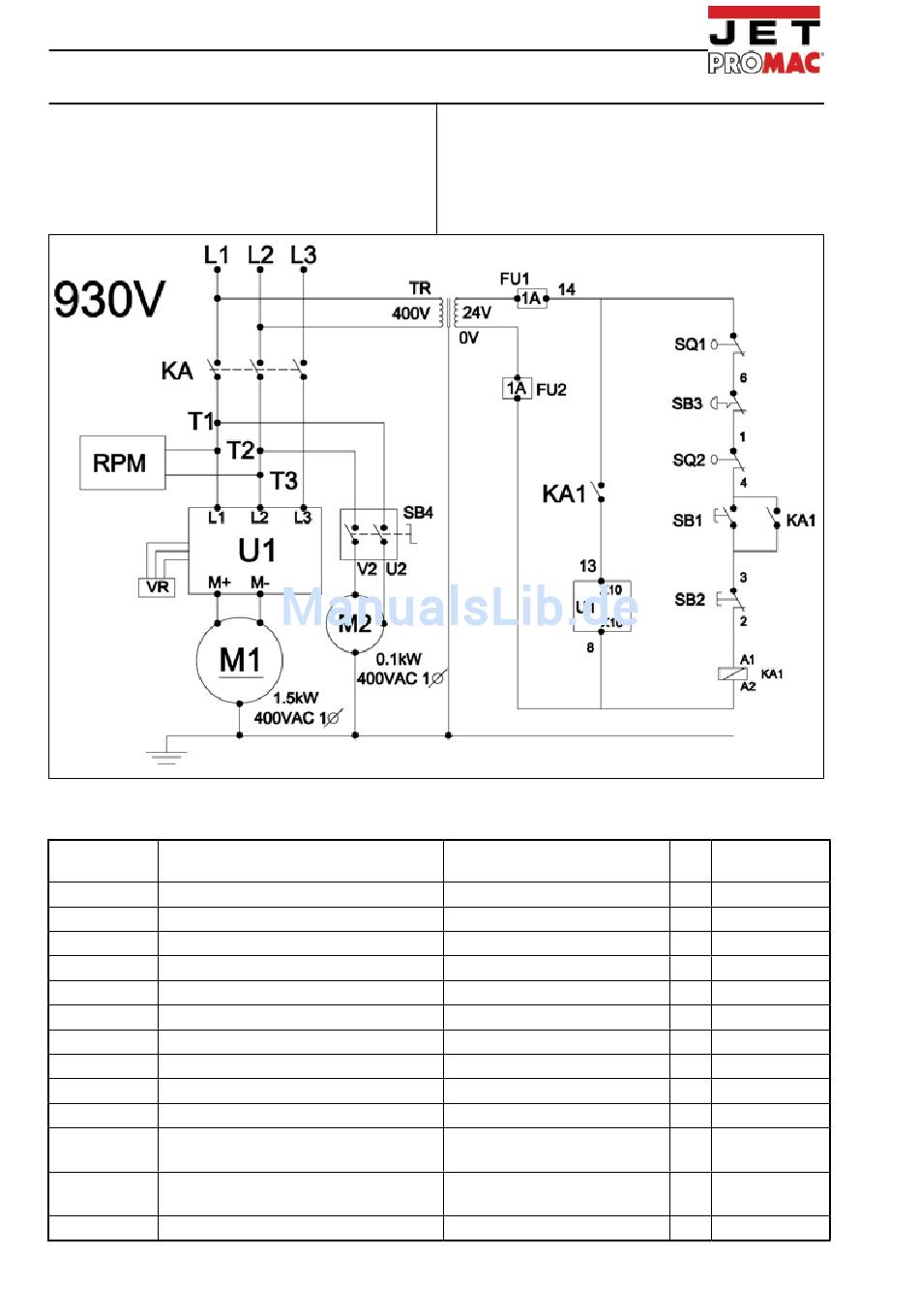

Elektroschema / Schéma électrique 930V
Das Elektroschema, 400V/50/3, enthält die notwendigen
Angaben für den korrekten Anschluss Ihrer Maschine ans
Netz. Wird der Netzanschluss (Stecker) geändert oder
sonstige Eingriffe vorgenommen, müssen diese von einem
Fachmann vorgenommen werden.
Elektrische Stückliste / Liste de pièces des circuits électriques
Kurzzeichen Funktion
Abréviation Fonction
M1 Motor / Moteur
M2 Motor Pumpe / Moteur pompe
U1 Print / Plate electronique
FU Netzsicherung / Fusible
KA/1 Schütz / Contacteur Relais
SQ / SQ1 Mikroschalter / Micro switch
SB1 Schalterdrücker "Start" / Inter Marche
SB2 Schalterdrücker "Stop"/ Inter Stop
SB3 Not-/Ausschalter / Arrêt coup de poing 600V / 10A
SB4 Pumpenschalter / Inter pompe
Netzkabel / Câble
Steuerkabel / Câble
VR Drehzahlregelschalter / Inter vario
10
Le schéma électrique en 400V/50/3 contient les indi-
cations nécessaires au branchement correct de votre
machine au secteur. Si le branchement au secteur (fiche
mâle) est modifié, ce dernier devra être effectué par un
professionnel.
Tech. Daten
Caractéristiques techniques
1.5kW / 400VDC / 1ph / 50Hz
0.1kW / 400V / 3ph / 50Hz
DC400, 1.5kW
24V / 1A
400V / 24V
400V / 10A
600V / 10A
600V / 10A
600V / 10A
AC400V / 16A
3G / 1.25mm2
AC 230V / 6A
0.3mm
/ T105°C
2
DC10V
930E, 930V, 930VY
Stk Bemerkungen
Qté Remarques
1 EN60204
1 EN60204
1 VDE 0606
1
1 EN60947-4-1
2
1
1
1
1
VDE0620
1
H05VVF
VDE 0620
1
H05VVF
1 VDE0606
