4WSE3E 16

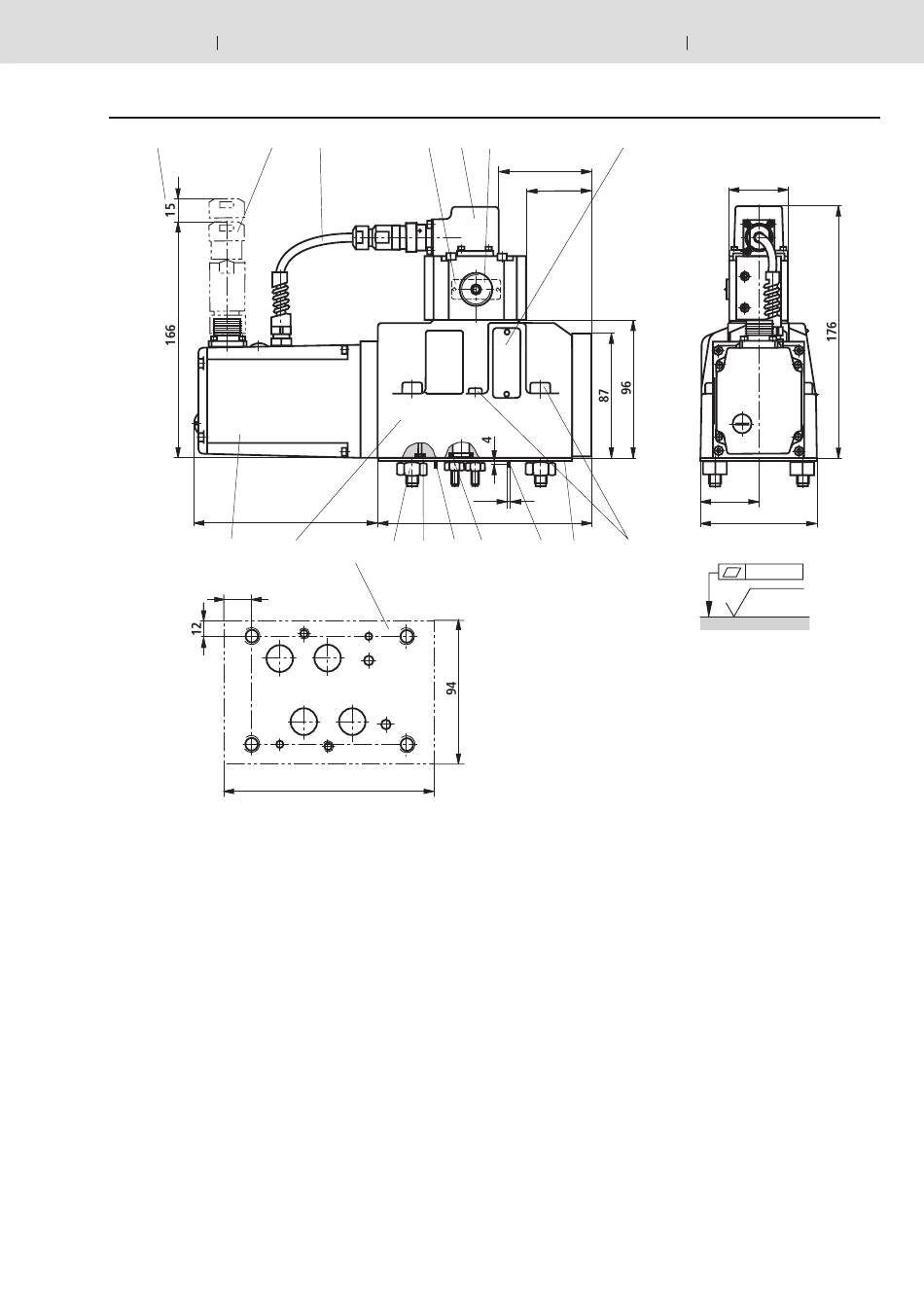

Geräteabmessungen: Plattenaufbau mit Wege-Schieberventil (Maßangaben in mm)
4
3
146
10
29
F1
A
F4
G2
1 Typschild – Gesamtventil
2 Typschild – Vorsteuerventil
3 Leitungsdose nach EN 175201-804,
separate Bestellung, siehe Seite 6
4 Platzbedarf zum Entfernen der Leitungsdose,
Anschlusskabel beachten!
5 PVC-Kabel nicht beständig bei Kontakt mit HFD-R-Flüs-
sigkeit
6 Fixierstift (2 Stück) G1 und G2
7 Abdeckplatte (nur für den Transport)
8 Vorsteuerventil (2-stufig)
9 Hauptstufe (3. Stufe)
10 integrierte Ansteuerelektronik
11 gleiche Dichtringe für Anschlüsse A, B, P und T
12 gleiche Dichtringe für Anschlüsse X und Y
Die Anschlüsse X und Y sind auch bei Steueröl „intern"
druckbeaufschlagt
13 bearbeitete Ventilauflagefläche,
Lage der Anschlüsse nach ISO 4401-07-07-0-05
5
2
8
9
13
16
12
6
F5
G1
F2
X
T
P
B
Y
F3
F6
158
Hydraulics
14
1
72,5
52
Ø 3
169
15
11
6
7
14 Filter, Material-Nr. R900218621
Dichtung, Material-Nr. R900012505
15 Ventilbefestigungsschrauben
(im Lieferumfang enthalten)
2 Zylinderschrauben ISO4762-M6x60-10.9flZn-240-L
(Reibungszahl 0,09 bis 0,14 nach VDA235-101)
Anziehdrehmoment M
Material-Nr. R913000115
4 Zylinderschrauben ISO4762-M10x60-10.9flZn-240-L
(Reibungszahl 0,09 bis 0,14 nach VDA235-101)
Anziehdrehmoment M
Material-Nr. R913000116
16 Sechskantmuttern (nur für den Transport)
Anschlussplatten nach Datenblatt RD 45056
(separate Bestellung): G172/01
Bosch Rexroth AG
46
Rexroth
46,2
92,4
0,01/100
Rzmax 4
Erforderliche Oberflächengüte
der Ventilauflagefläche
= 14 Nm ± 20 %
A
= 58 Nm ± 20 %
A
(G3/4)
G172/02
(M27 x 2)
G174/01
(G1)
G174/02
(M33 x 2)
G174/08
(Flansch)
11/12
