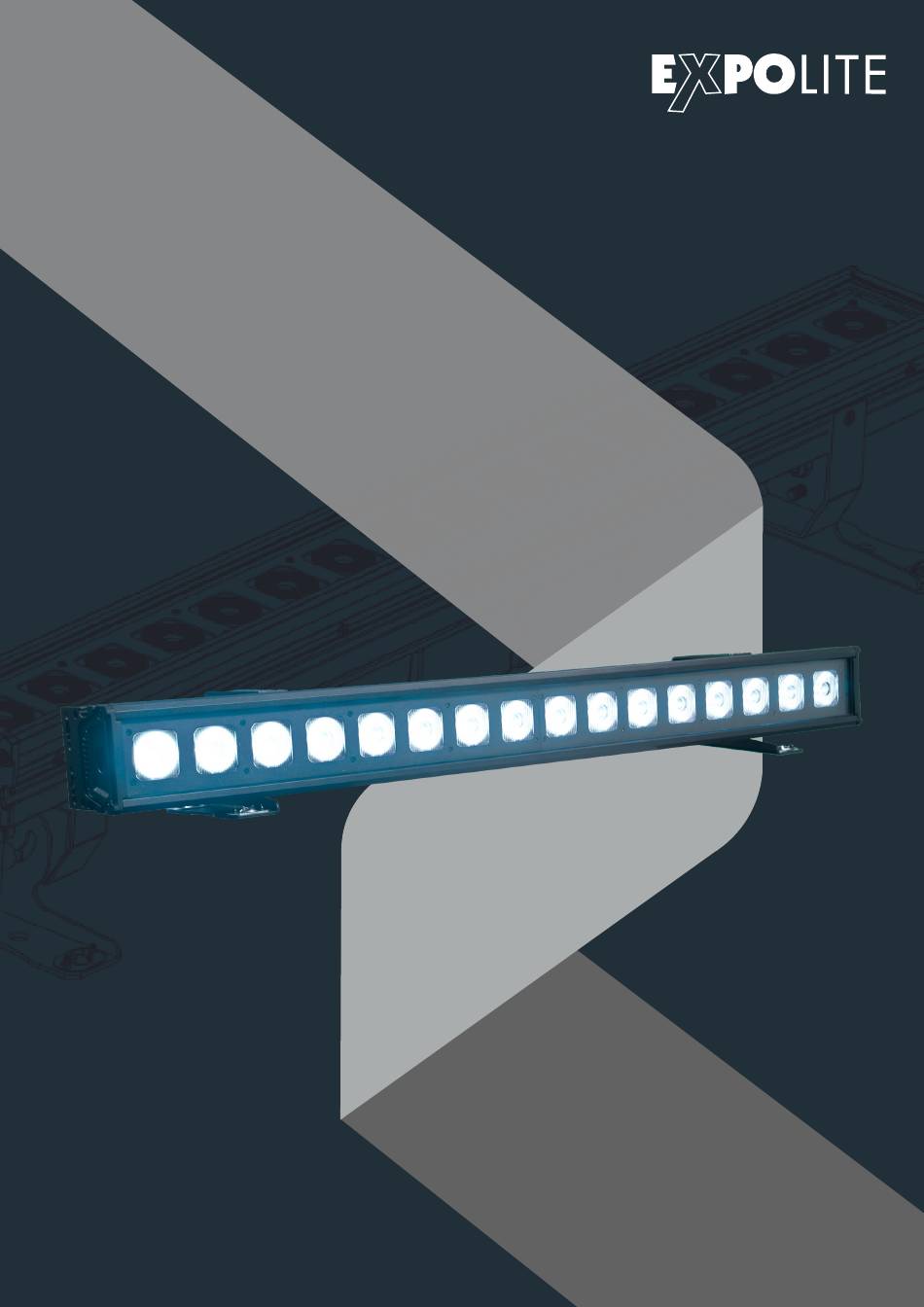

BEDIENUNGS-
ANLEITUNG
Expolite TourBAR 300
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite TourBAR 300

Inhaltszusammenfassung für Expolite TourBAR 300

  • Seite 1 BEDIENUNGS- ANLEITUNG Expolite TourBAR 300...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS ANSCHLUSSDIAGR. EINFÜHRUNG MENÜFÜHRUNG Anschlussdiagramm S. 30 Einführung S. 03 S. 21 Menüstruktur S. 03 Produktvorstellung Einstellung der DMX-Adresse S. 25 Lieferumfang S. 03 Statische Farbwahl S. 25 Farbkalibrierung S. 25 Auswahl des Kanalmodus S. 25 S. 26 Auswahl der Dimmkurve PWM-Option S.

  • Seite 3: Einführung

    Unfälle durch unsachgemäße Nutzung zu vermeiden. 1.2 Produktvorstellung Kraftvoll, präzise und touringtauglich Die ExpoLite TourBAR 300 ist eine leistungsstarke LED-Bar mit 16 x 20W RGBW-LEDs für professionelle Anwendungen im Bereich Bühnenbeleuchtung und Festinstallationen. Mit einzeln ansteuerbaren Pixeln, IP65-Schutzklasse, True1-Anschlüssen und einer flickerfreien Konvektionskühlung eignet sich die LED-Leiste perfekt für den In- und Outdoor-Einsatz.

  • Seite 4: Sicherheit

    SICHERHEIT Sicherheitshinweise Konsultieren Sie Fachpersonal vor jeglichen Reparaturen! Stellen Sie sicher, dass die Stromquelle getrennt ist, bevor das Gerät eingerichtet, gewartet oder bewegt wird! Vermeiden Sie direkten Blickkontakt mit dem Gerät, wenn es eingeschaltet ist! HAKEN SICHERHEITSSEIL SCHNELL- VERSCHLUSS SICHERHEITS- HAKEN RING SCHNELLVERSCHLUSS...

  • Seite 5: Außenmaße

    AUßENMAßE Außenansicht mit Abmessungen...

  • Seite 6: Technische Daten

    TECHNISCHE DATEN Technische Daten Eingangsspannung: AC 100V–240V / 50–60 Hz Verbrauch: 300 Watt Lampentyp: 20W LED, 4-in-1 (R, G, B, W,) (16 Stück) Lebensdauer: 50.000 bis 100.000 Stunden PWM-Dimmer: 1200Hz/2400Hz/4000Hz/12000Hz/16000Hz/20000Hz Steuersignal: DMX512/RDM Steuermodi: Einzelbetrieb, Master/Slave Kanäle: 70CH, 64CH, 48CH, 38CH, 22CH, 14CH, 10CH, 5CH, 4CH, 3CH Lichteffekte: Dimmen, Strobo, sanfte Farbwechsel, Regenbogen, auto- und selbstprogrammierte Läufe Extras: Eingebautes Temperaturkontrollsystem, Überhitzungsschutz...

  • Seite 7: Dmx-Kontrollfunktionen

    DMX CHANNELS DMX-Kontrollfunktionen Hinweis: Gleiche Zahlen stehen für dieselbe Gruppe. 70CH CHANNEL NAME CHANNEL NAME DIM ALL...
  • Seite 8 DMX CHANNELS DMX-Kontrollfunktionen 70CH CHANNEL NAME CHANNEL NAME...
  • Seite 9 DMX CHANNELS DMX-Kontrollfunktionen 70CH CHANNEL NAME CHANNEL NAME NAME VIRTUAL COLOR WHEEL STROBE DIMMER MODE EFFECT AUTO SPEED 64CH CHANNEL NAME CHANNEL NAME...
  • Seite 10 DMX CHANNELS DMX-Kontrollfunktionen 64CH CHANNEL NAME CHANNEL NAME 48CH CHANNEL NAME CHANNEL NAME...
  • Seite 11 DMX CHANNELS DMX-Kontrollfunktionen 48CH CHANNEL NAME CHANNEL NAME...
  • Seite 12 DMX CHANNELS DMX-Kontrollfunktionen 38CH CHANNEL NAME CHANNEL NAME DIM ALL STROBE EFFECT AUTO SPEED VIRTUAL COLOR WHEEL DIMMER MODE...
  • Seite 13 DMX CHANNELS DMX-Kontrollfunktionen 22CH CHANNEL NAME CHANNEL NAME DIM ALL STROBE EFFECT AUTO SPEED VIRTUAL COLOR WHEEL DIMMER MODE 14CH CHANNEL NAME CHANNEL NAME DIM ALL STROBE EFFECT AUTO SPEED VIRTUAL COLOR WHEEL DIMMER MODE...
  • Seite 14 DMX CHANNELS DMX-Kontrollfunktionen 10CH CHANNEL NAME CHANNEL NAME DIM ALL STROBE EFFECT AUTO SPEED VIRTUAL COLOR WHEEL DIMMER MODE CHANNEL NAME CHANNEL NAME DIM ALL CHANNEL NAME CHANNEL NAME CHANNEL NAME...
  • Seite 15 DMX CHANNELS DMX-Kontrollfunktionen NAME WERT FUNKTION DIM ALL 0-255 Dunkel Hell (schneller Anstieg und schnelles Abklingen) → 0-255 Dunkel Hell (schneller Anstieg und schnelles Abklingen) → GREEN 0-255 Dunkel Hell (schneller Anstieg und schnelles Abklingen) → BLUE 0-255 Dunkel Hell (schneller Anstieg und schnelles Abklingen) →...
  • Seite 16 DMX CHANNELS DMX-Kontrollfunktionen NAME WERT FUNKTION 66-70 AUTO 3 71-75 AUTO 4 76-80 AUTO 5 81-85 AUTO 6 86-90 AUTO 7 91-95 AUTO 8 96-100 AUTO 9 101-105 AUTO 10 106-110 AUTO 11 111-115 AUTO 12 116-120 AUTO 13 121-125 AUTO 14 126-130 AUTO 15...
  • Seite 17 DMX CHANNELS DMX-Kontrollfunktionen NAME WERT FUNKTION 196-200 AUTO 29 201-205 AUTO 30 206-210 AUTO 31 211-215 AUTO 32 216-220 AUTO 33 EFFECT 221-225 CHASE1 226-230 CHASE2 231-235 CHASE3 R:236, G:237, B:238, W:239, RGBW:240, GELB:241, PINK:242, CYAN:243, ORANGE:244, VIOLETT:245, 236-255 GOLD:246, 2700K:247, 3200K:248, 4000K:249, 5500K:250, 6500K:251 AUTO SPEED 0–255...
  • Seite 18 DMX CHANNELS DMX-Kontrollfunktionen NAME WERT FUNKTION Magenta (R = 100 %, G = 0, B = 100 %, W = 0) (Sprung) Farbverlauf: Rot nimmt ab, Grün = 0, Blau = 100 %, VIRTUAL COLOR WHEEL 212–250 Weiß = 0 (stufenlos) 251–255 Blau (R = 0, G = 0, B = 100 %, W = 0) (Sprung) 0–10...
  • Seite 19 DMX CHANNELS DMX-Kontrollfunktionen AUTO DETAILS Die 16 LEDs leuchten nacheinander und wechseln danach zu R,G,B,W,RG,RB,GB,BW. Hintergrundfarbe entspricht dem Farbkanalwert. 2 LEDs leuchten als Set nacheinander und wechseln danach zu R,G,B,W,RG,RB,GB,BW. Hintergrundfarbe = Farbkanalwert. 4 LEDs leuchten als Set nacheinander und wechseln danach zu R,G,B,W,RG,RB,GB,BW. Hintergrundfarbe = Farbkanalwert.
  • Seite 20 DMX CHANNELS DMX-Kontrollfunktionen AUTO DETAILS Umgekehrte Richtung von AUTO 11 Umgekehrte Richtung von AUTO 12 Umgekehrte Richtung von AUTO 13 Umgekehrte Richtung von AUTO 14 Umgekehrte Richtung von AUTO 15 Umgekehrte Richtung von AUTO 16 Umgekehrte Richtung von AUTO 17 Umgekehrte Richtung von AUTO 18 Umgekehrte Richtung von AUTO 19 Umgekehrte Richtung von AUTO 20...

  • Seite 21: Menüführung

    MENÜFÜHRUNG Menüstruktur RF-ID MENU LADEN ENTER DOWN MENU: Menü aufrufen oder in das vorherige Menü zurückkehren ENTER: Aktuelle Menüauswahl bestätigen UP: Menüpunkt nach oben blättern oder Wert erhöhen DOWN: Menüpunkt nach unten blättern oder Wert verringern LEVEL1 LEVEL2 LEVEL3 LEVEL4 ADDR 001–512 (DMX-Adresse)
  • Seite 22 MENÜFÜHRUNG Menüstruktur LEVEL1 LEVEL2 LEVEL3 LEVEL4 PRSC NONE, R, G, B, W, RGBW, YELLOW, PINK, CYAN, STAT (Voreingestellte ORANGE, VIOLET, GOLDEN, 2700K, 3200K, Farbe) 4000K, 5500K, 6500K 0–255 0–255 0–255 (Kalibrierung) 0–255 USE? YES/NO 70CH 64CH 48CH 38CH 22CH CHMD (Kanalmodus) 14CH 10CH...
  • Seite 23 MENÜFÜHRUNG Menüstruktur LEVEL1 LEVEL2 LEVEL3 LEVEL4 LOCK YES/NO （Entsperren： (Tastensperre D OWN D OWN E NTER） → → → → 2 Minuten) Rotate Normal Rotate 180° 1-100 CT01 0-255 0-255 CTST (Benutzerdef. 0-255 Farbe) 0-255 CT10 AT01 RUN.. * RUN.. * RUN..
  • Seite 24 MENÜFÜHRUNG Menüstruktur LEVEL1 LEVEL2 LEVEL3 LEVEL4 CHS1 (Chase 1) SC01 (Szene 1) 0-255 0-255 0-255 0-255 0-255 0-255 0-255 0-255 0-255 PROG SHUT 0-255 NONE, AUTO AT01-AT33 ATSP 0-255 (S) TIME 0-255 (S) WAIT 0-25.5 (S) USE? YES/NO SC25 (Szene 25) CHS3（Chase 3）...

  • Seite 25: Einstellung Der Dmx-Adresse

    MENÜFÜHRUNG 6.2 Einstellung der DMX-Adresse 1. Drücken Sie die {ENTER}-Taste im Menü {ADDR} und rufen Sie so die DMX-Adressvergabe auf. 2. Wählen Sie mit den {UP/DOWN}-Tasten einen numerischen Wert zwischen {1} und {512}. 3. Drücken Sie {ENTER}, um zu speichern und das Menü zu verlassen. Statische Farbwahl 1.

  • Seite 26: Auswahl Der Dimmkurve

    MENÜFÜHRUNG Auswahl der Dimmkurve 1. Drücken Sie die {ENTER}-Taste im Menü {DIM} und rufen Sie den Dimm-Modus auf. 2. Wählen Sie mit {UP}/{DOWN} zwischen folgenden Kurven: {LIN}, {SQR}, {ISQR}, {SCUR}, oo{LIN.}, {SQR.}, {ISQR.}, {SCUR.} 3. Drücken Sie {ENTER}, um zu speichern und das Menü zu verlassen. Hinweis: Bei Auswahl von {LIN.}, {SQR.}, {ISQR.} oder {SCUR.} wird eine leichte Verzögerung für sanfte Übergänge hinzugefügt.

  • Seite 27: Auto Lock

    MENÜFÜHRUNG 6.9 Auto Lock 1. Drücken Sie die {ENTER}-Taste im Menü {LOCK} und rufen Sie die autom. Tastensperre auf. 2. Wählen Sie mit {UP}/{DOWN} zwischen {YES} oder {NO}. 3. Drücken Sie {ENTER}, um zu speichern und das Menü zu verlassen. Hinweis: Wenn {YES} ausgewählt wurde ist, wird die Tastensperre nach zwei Minuten automatisch aktiviert, um unbeabsichtigte Bedienung zu verhindern.

  • Seite 28: Selbstprogrammierung Anpassen

    MENÜFÜHRUNG 6.13 Selbstprogrammierung anpassen 1. Drücken Sie die {ENTER}-Taste im Menü {PROG} und rufen Sie die Selbstprogrammierung auf. 2. Wählen Sie mit {UP}/{DOWN} ein Programm von {CHASE01} bis {CHASE03}. 3. Drücken Sie {ENTER}, um zu bestätigen und in das nächste Menü zu wechseln. 4.

  • Seite 29: Lichtparameter Zurücksetzen

    MENÜFÜHRUNG 6.15 Lichtparameter zurücksetzen 1. Drücken Sie die {ENTER}-Taste im Menü {ST L} und rufen Sie die Funktion zum Zurücksetzen ooder Lichtparameter auf. 2. Wählen Sie mit {UP}/{DOWN} den Eintrag {YES}. 3. Drücken Sie {ENTER}, um zu speichern und das Menü zu verlassen. Hinweis: Die Werte in {ADDR}, {CTST} und {PROG} werden nicht zurückgesetzt.

  • Seite 30: Anschlussdiagramm

    ANSCHLUSSDIAGRAMM Anschlussdiagramm Stromzufuhr Mit der nächsten (AC100V-240V) Leuchte verbinden Signaladapterkabel Netzanschluss B = Buchse S = Stecker Beliebiges DMX512-Steuerpult Hinweis: Für den Stand-Alone-Betrieb verwenden Sie unser Standard-Netzkabel und DMX-Kabel entsprechend der oben gezeigten Anschlussgrafik.

  • Seite 31: Montagehinweise

    MONTAGEHINWEIS Montagehinweis Schieb- und Verbindungsmechanismus Schieb- und Verbindungsmechanismus...

  • Seite 32: Fehlerbehebung

    FEHLERBEHEBUNG Fehlerbehebung Problem Mögliche Ursachen & Maßnahmen Prüfen sie den Netzanschluss Messen Sie die Netzspannung Die Leuchte Das Netzteil ist defekt oder falsch angeschlossen. Wenden Sie sich an startet nicht qualifiziertes Fachpersonal. Die Verbindung zur Steuerplatine ist fehlerhaft. Auch hier: Fachpersonal kontaktieren.
  • Seite 33 NOCH FRAGEN ODER FEEDBACK? Scanne den QR-Code und kontaktiere uns über unsere Website. Wir helfen dir gerne! FOCON Showtechnic | Teichweg 4+6 | 49504 Lotte | +49 (0) 541 / 770 95 - 0 | info@focon-showtechnic.com...
