2.3

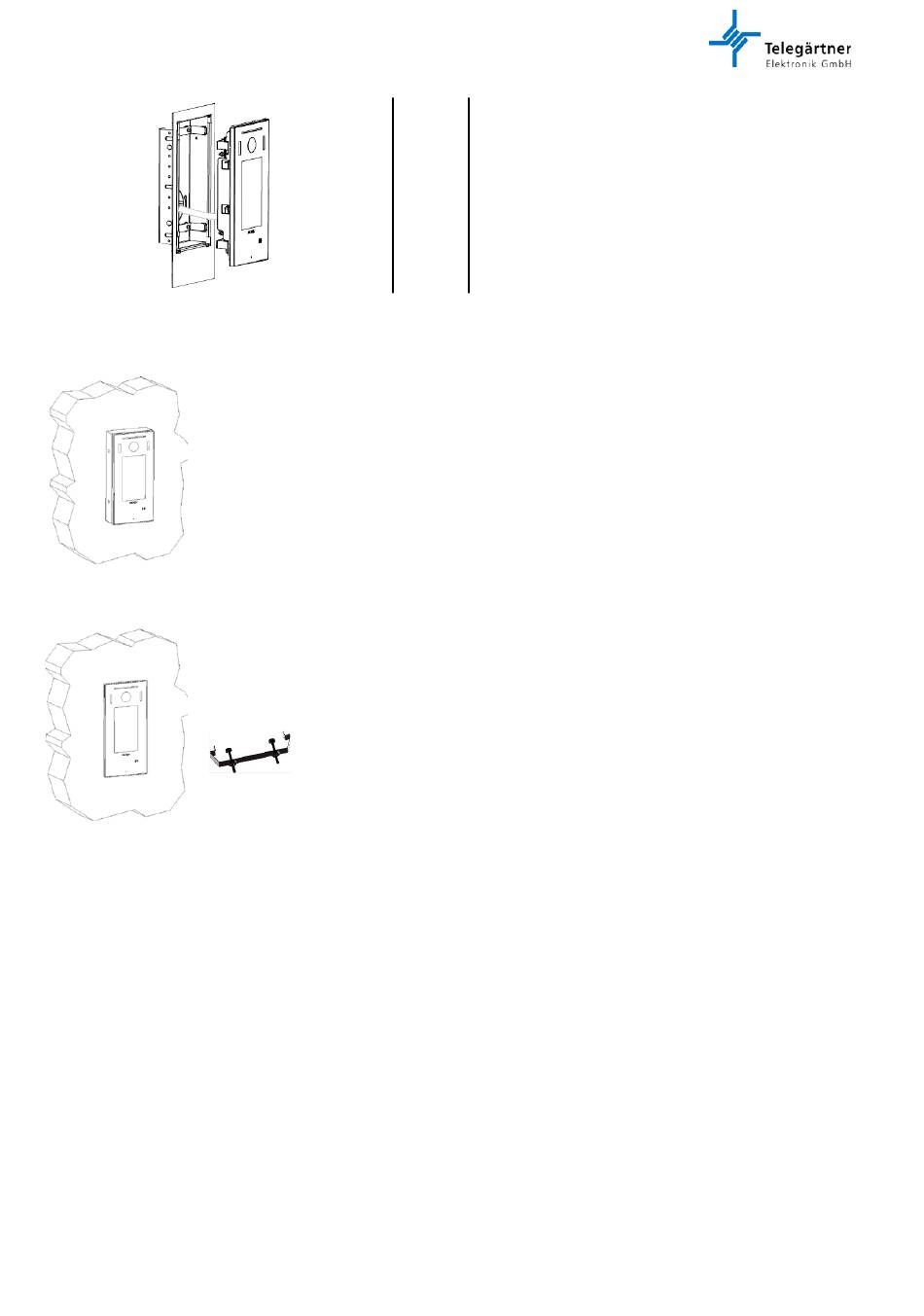

Aufputzmontage bei Innen- und Außenanwendung
Die Aufputzmontage erfolgt analog der Unterputzmontage für die
Innenanwendung, es ist kein Wanddurchbruch herzustellen. Das Gerät wird
direkt auf die Wand aufgeschraubt. Das Rückteil besteht zusätzlich aus dem
vormontierten Schmuckrahmen.
Fertig montiert hebt sich das Gerät ca. 36 mm von der Wand ab.
2.4
Hohlwandmontage
Die Hohlraummontage erfolgt analog der Unterputzmontage für die
Innenanwendung. Ein Wanddurchbruch mit den Maßen 183 x 83 mm ist
herzustellen.
Frontteil anhand der Laschen auf Rückteil
8
einklipsen. Es ist darauf zu achten, dass die
Front rundum auf der vormontierten Dichtung
aufliegt.
Das Rückteil besteht zusätzlich aus den vormontierten Feder
blechen. Die Rückwand mit den Federblechen ist durch den
Wandauslass zu führen. Durch Anziehen der Schrauben ziehen
sich auch die Federn fest. Bei der Hohlraummontage ist darauf
zu achten, dass die Laschen des Rückgehäuses oben und
unten auf der Wandoberfläche aufliegen. Das Gehäuse steht
über der Wandoberfläche hervor.
8
