1.3
Schnittstellen
Alle Anschlüsse befinden sich auf der rückseitig montierten Platine des Gerätes.
• Ethernet, Power over Ethernet
• 2Wire-Anschluss

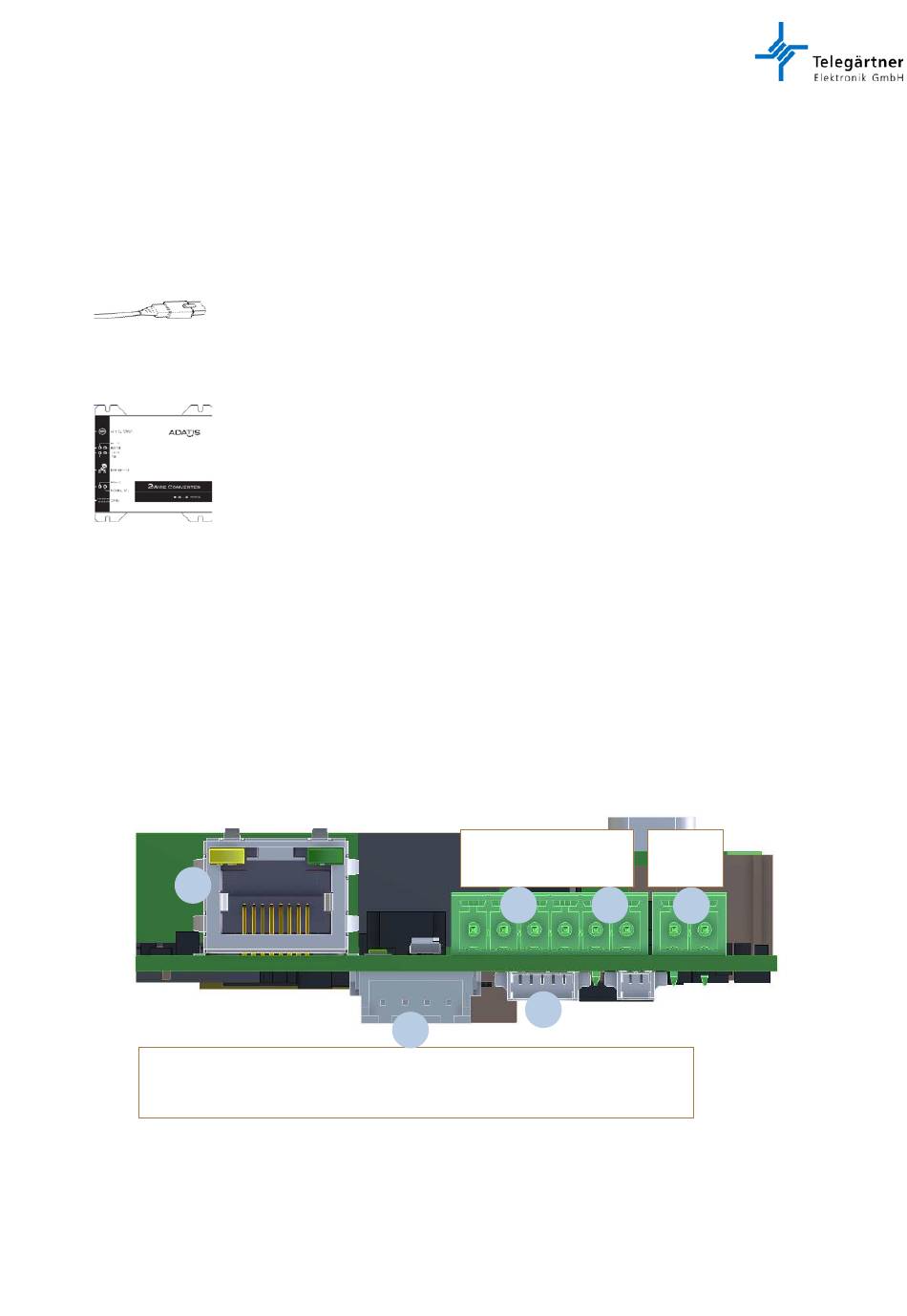

Anschlüsse auf der Platine
1.
Ethernet, 10/100BaseT mit RJ45-Buchse
2.
2-Draht-Buchse (bei Option 2-Draht Kit)
3.
Wiegand
4.
2 x Trigger-Eingang
5.
1 x Relais - z. B. Türöffner
6.
OEM-Option: RS485 oder UART Tx/Rx
1
mit Sabotagekontakt (Außenanwendung):
ohne Sabotagekontakt (Innenanwendung):
Ethernet-Verbindung über Ethernet Buchse herstellen.
Für Stromversorgung über Ethernet (PoE) einen PoE-fähigen Switch oder
einen PoE-Injektor benutzen.
Wurde das Gerät mit der 2Wire-Option bestellt, schließt man die beiden
Drahtenden der 2Wire-Leitung an der 2Wire-Buchse an. Bei großen
Entfernungen ist auf einen ausreichenden Leitungsquerschnitt zu
achten.
4
Die Eingänge müssen für die Triggerfunktion auf Masse gezogen
d
Wiegand
Relais
GND Dat1 Dat0 o.F. COM NO
3
6
IN1 Sabotage o.F. GND
IN1 IN2
o.F. GND
2WIRE
12-55V DC
5
2
3
