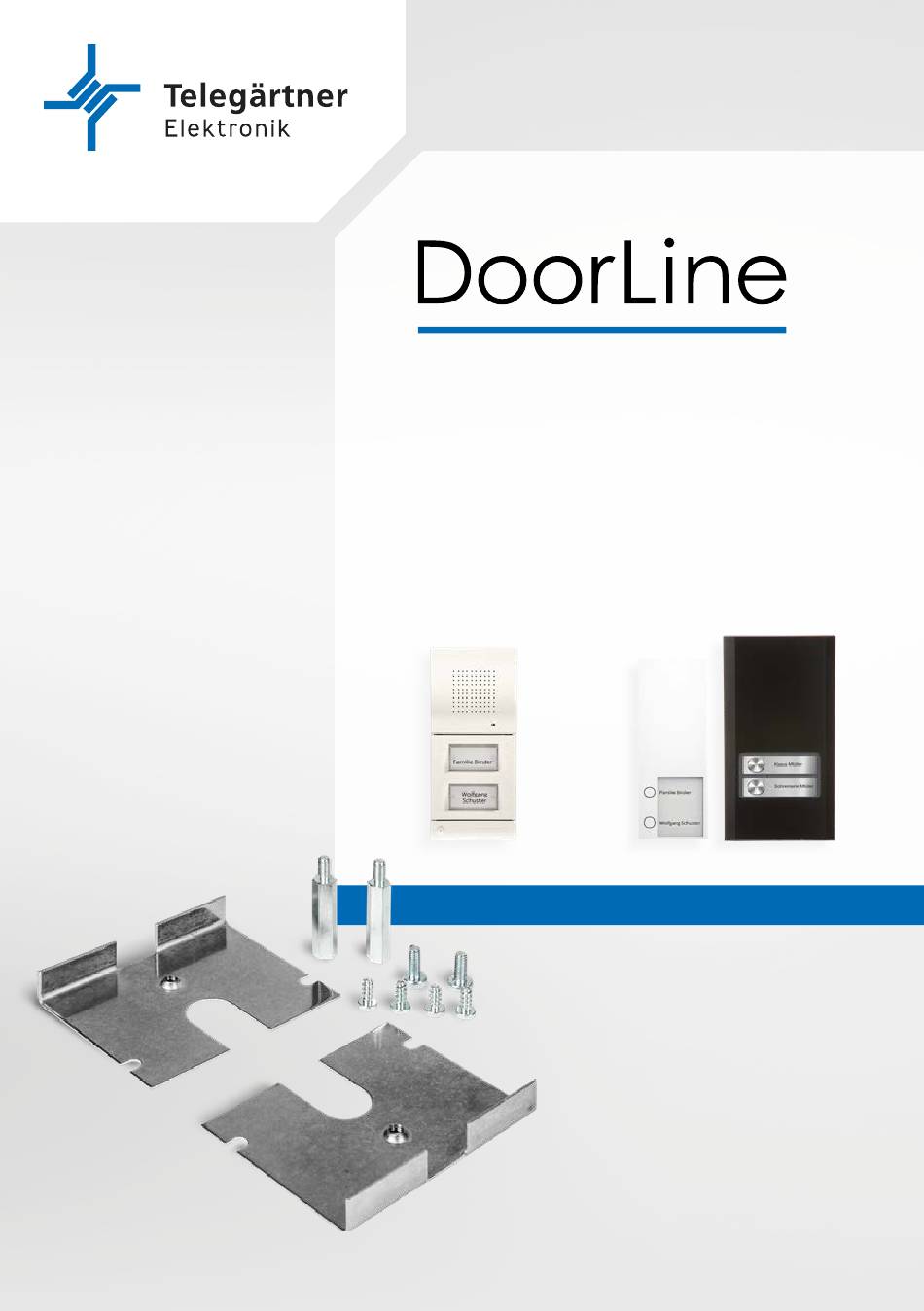

- Seite 1 Montageanleitung Umrüstsatz • DoorLine Classic • DoorLine Slim • DoorLine a/b • DoorLine Slim Dect • DoorLine T01-04 • DoorLine Pro Exclusive Ihr Schritt zu mehr Komfort an der Haustür.

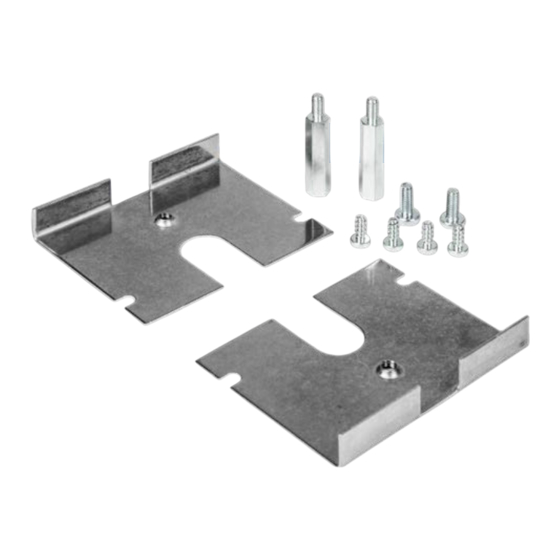

- Seite 2 In wenigen Schritten zur neuen DoorLine. Montage Anschluss 1. Schrauben Sie Ihre DoorLine Classic ab. Schließen Sie die Klemmen ( ) an und ste- 2. Schneiden Sie die zwei Nasen der Unter- cken Sie anschließend die Klemmen wieder putzdose ab. auf das Gerät. 1 2 3 4 5 6 7 8 91011 3. Befestigen Sie die beiden Haltebleche mit den vier Befestigungschrauben. 4. Schrauben Sie die zwei Distanzschrau- ben fest. 5. Befestigen Sie das Montageblech über die beiden Distanzschrauben mit den Pos. Beschreibung Befestigungschrauben. Türsprechanlage (Rückseite) Hinweis: Beides im Lieferumfang der DoorLine Pro Exclusive enthalten.
- Seite 3 Installation neue Doorline Weitere Informationen 1. Setzen Sie das Gerät von schräg oben In der Montage- und Bedienungsan- auf das Montageblech bis die vier Me- leitung der Türsprechanlage ist der tallnasen ( ) in den vier Befestigungslö- Anschluss ausführlich erklärt. Bitte chern des Geräts einrasten. beachten Sie die dort genannten Sicher- 2. Fixieren Sie das Gerät mit der Innen- heitshinweise. sechskant-Madenschraube ( ) am Montageblech. Achtung: Ziehen Sie die Schraube nur leicht an, da sonst das Gewinde beschädigt werden kann. Anleitungsfilm Anleitungsfilm zur Installation einer DoorLine Pro Exclusive im Unterputzge- häuse der DoorLine Classic.
- Seite 4 Entdecken Sie das gesamte DoorLine-Portfolio im Online Shop unter www.doorline-tuersprechanlagen.de DoorLine Slim DoorLine Pro Exclusive DoorLine Slim Dect DoorLine ist eine Marke von Telegärtner Elektronik GmbH Hofäckerstraße 18 74564 Crailsheim Deutschland Tel. +49 7951 488-0 info@telegaertner-elektronik.de www.telegaertner-elektronik.de...
