- Seite 1 Montage- und Bedienungsanleitung Türsprechanlage DoorLine Slim...
-
Seite 2: Vorwort
Auflagen beseitigt. Für Hinweise auf Fehler in dieser Doku- mentation sind wir jederzeit dankbar. Für die DoorLine Slim wird in dieser Bedienungsanleitung auch der Begriff „Ge- rät“ oder „Türsprechanlage“ verwendet. Für die Telekommunikationsanlage wird in dieser Bedienungsanleitung auch der Begriff „TK-Anlage“... -
Seite 3: Inhaltsverzeichnis
Werkseinstellungen ................. 24 Werkseinstellungen wiederherstellen............ 24 Quittungstöne .................. 25 Konfiguration speichern und beenden .......... 25 Hinweise für die Eingabe von Rufnummern.......... 25 Einstieg in die Konfiguration .............. 26 Automatischer Abgleich auf die TK‑Anlage ........ 27 DoorLine Slim 3 / 64... - Seite 4 6.4.3 SwitchBox Relaiskontakt 3 konfigurieren .......... 47 7 Übersicht Programmiertabelle................ 48 8 Benutzung im Alltag.................... 51 Ein Türgespräch entgegennehmen ............ 51 Eine Tür öffnen.................. 53 Die Türsprechanlage anrufen.............. 54 Rufumleitung aktivieren/deaktivieren .......... 55 Direktbefehle während einer Sprechverbindung ........ 57 9 Störungen und Fehlerbehebung................ 58 4 / 64 DoorLine Slim...
- Seite 5 Inhaltsverzeichnis 10 Wartung, Pflege und Entsorgung ............... 59 10.1 Reinigung .................... 59 10.2 Lagerung .................... 59 10.3 Demontage.................... 59 10.4 Entsorgung .................... 60 10.4.1 Verpackungsmaterial entsorgen ............ 60 10.4.2 Altgerät entsorgen................... 60 DoorLine Slim 5 / 64...
-
Seite 6: Sicherheitshinweise
Montieren Sie Ihr Produkt nicht in der Nähe von Wärmequellen oder in der Nähe von anderen elektrischen Geräten. ▪ Lassen Sie keine Flüssigkeit in das Innere des Produkts eindringen. Elektrische Schläge oder Kurzschlüsse können die Folge sein. ▪ Verlegen Sie die Anschlussleitungen und Kabel unfallsicher! 6 / 64 DoorLine Slim... -
Seite 7: Produktinformation Und Beschreibung
Produktinformation und Beschreibung Produktinformation und Beschreibung Abb. 1: Pos. Beschreibung Klingeltaste 1 (kapazitiv) Klingeltaste 2 (kapazitiv) Helligkeitssensor Mikrofon Beschriftungsfeld Lautsprecher (nicht sichtbar) DoorLine Slim 7 / 64... -
Seite 8: Modellvarianten

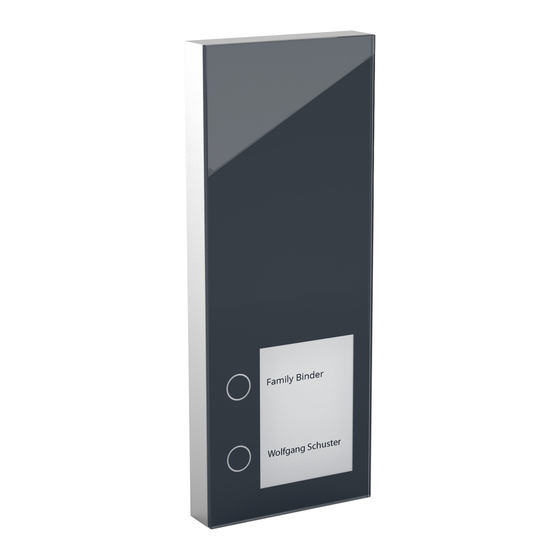

Produktinformation und Beschreibung Modellvarianten DoorLine Slim Oberfläche Glas Farbe/Artikelnummer weiß 150700 schwarz 150710 Typenschild Auf dem Typenschild befinden sich die Seriennummer, Produktkennzeichnun- gen und Informationen zum Gerätetyp. 8 / 64 DoorLine Slim... -
Seite 9: Bestimmungsgemäßer Gebrauch
Er ist in erster Linie für den Tagesbetrieb gedacht, während nachts oder bei Ab- wesenheit die betreffende Tür durch den Riegel verschlossen wird. Eine Tür, die nur mit der Falle des Türöffners geschlossen gehalten wird, gilt versi- cherungsrechtlich als nicht verschlossen! DoorLine Slim 9 / 64... -
Seite 10: Technische Voraussetzungen
24 V AC / DC 1 A Allgemeine Daten Spannungsversorgung 12V / 12W, geregelt Kabellänge Span- nungsversorgung max. 10 m Stromverbrauch Ruhezustand 1 W Gesprächszustand max. 5 W Schutzart IP54 (in installiertem Zustand) Betriebstemperatur -20 °C bis +60 °C Gewicht 450 Gramm Abmessungen Montageblech 176x79 mm Gerät 220x85x21 mm 10 / 64 DoorLine Slim... -
Seite 11: Zubehör
Netzteil zur Tragschienenmontage (DIN-Rail), Artikelnummer 114651 (Zur Spannungsversorgung der DoorLine Slim). ▪ SwitchBox SB-442 (Zur Erweiterung der DoorLine Slim für ein Mehrparteienhaus oder für ein Hei- mautomationssystem.) – Aufputzmontage oder Montage auf Tragschiene (DIN-Rail) – 4 TK-Anlagen anschließbar – 3 Relaiskontakte konfigurierbar... -
Seite 12: Montage Und Anschluss
Im Lieferumfang des Geräts enthalten sind: ▪ das Gerät ▪ Montage- und Bedienungsanleitung ▪ Montageblech ▪ Dichtflansch ▪ Beutel mit Befestigungsmaterial und Innensechskantschlüssel ▪ TAE-Adapter ▪ Kabel RJ11 auf offene Enden ▪ 2x Verbindungsklemme ▪ Steckernetzteil 12 / 64 DoorLine Slim... -
Seite 13: Vor Der Montage
Das Gerät kann oben und seitlich mit Dichtmassen wie Silikon oder Acryl abge- dichtet werden. Achtung: Bei falscher Abdichtung kann es zu Feuchtigkeitsbildung kommen. Dies kann zu Beschädigungen am Gerät führen. Dichten Sie das Gerät nicht unten ab. DoorLine Slim 13 / 64... -
Seite 14: Montageblech An Der Wand Montieren
2. Vergewissern Sie sich, dass im Bereich der Bohrlöcher (3) keine Versorgungs- leitungen, Kabel o. Ä. verlegt sind. 3. Befestigen Sie das Montageblech über die beiden Bohrlöcher (3) an der Wand mit Schrauben und Dübeln. 4. Drücken Sie den Dichtflansch (4) in die Aussparung am Montageblech (1). 14 / 64 DoorLine Slim... -
Seite 15: Gerät Am Montageblech Montieren
Metallnasen (2) in den vier Befestigungslöchern des Geräts einrasten. 4. Fixieren Sie das Gerät mit der Innensechskant-Madenschraube (3) am Mon- tageblech. Achtung: Ziehen Sie die Schraube nur leicht an, da sonst das Gewinde be- schädigt werden kann. DoorLine Slim 15 / 64... -
Seite 16: Gerät Anschließen
Vermeidung von Störeinflüssen die Schwachstrom-Telefonleitungen ge- trennt von Starkstromleitungen geführt werden müssen. Halten Sie einen Mindestabstand von 10 cm zwischen beiden Leitungsarten ein. Sollte eine der angeschlossenen Leitungen im Freien verlaufen, müssen Sie für einen ausreichenden Blitzschutz sorgen. 16 / 64 DoorLine Slim... - Seite 17 TAE auf RJ11. Welche Konstellation Sie hier benötigen hängt von Ihrer TK-Anlage/Router ab. Das Anschlusskabel hat zwei offene Aderenden. Verbin- den Sie diese offenen Aderenden, mittels den beiliegenden Verbindungsklem- men, mit Ihrer Hausinstallation zur Türsprechanlage (a/b-Leitung). DoorLine Slim 17 / 64...
-
Seite 18: Klemmenbelegung
Die Beschriftung befindet sich auf der Rückseite des Gehäuses. Ansicht von hinten Ansicht Klemmen Versorgungsspannung Erweiterungsbox Data +12 V Versorgungsspannung Erweiterungsbox - Relaiskontakt 2 Erweiterungsbox + potenzialfrei Relaiskontakt 2 Telefonleitung La potenzialfrei (polungsunabhängig) Relaiskontakt 1 Telefonleitung Lb potenzialfrei (polungsunabhängig) Relaiskontakt 1 potenzialfrei 18 / 64 DoorLine Slim... -
Seite 19: Anschlussplan
Anschlussplan Abb. 4: Pos. Beschreibung Türsprechanlage (Rückseite) Steckernetzteil Telefonanlage Erweiterungsbox Relaiskontakt 2 Relaiskontakt 1 Kabel RJ11 auf offene Enden (im Lieferumfang enthalten) Bei Bedarf beiliegenden TAE-Adapter verwenden. Verbindungsklemmen als Übergang zu Ihrer Hausinstallation (im Lieferumfang enthalten). DoorLine Slim 19 / 64... -
Seite 20: Anschlussbeispiel Für Einen Türöffner Und Eine Türklingel
Montage und Anschluss 4.6.5 Anschlussbeispiel für einen Türöffner und eine Türklingel Pos. Beschreibung Türsprechanlage (Rückseite) Steckernetzteil Türklingel an Relaiskontakt 1 Türöffner an Relaiskontakt 2 Klingeltrafo 20 / 64 DoorLine Slim... -
Seite 21: Anschluss Prüfen
Sie dann den Anschluss der Klemmen 1 und 2 an das Steckernetzteil auf einen Verdrahtungsfehler (z. B. Leitung verpolt). War die Montage erfolgreich, starten Sie die Konfiguration des Geräts wie in den nachfolgenden Kapiteln beschrieben. DoorLine Slim 21 / 64... -
Seite 22: Klingeltasten Beschriften
1. Ziehen Sie die Schublade (1) mit Hilfe des beiliegenden Innensechskant- schlüssels (2) nach unten heraus. 2. Entnehmen Sie das Papier. 3. Beschriften Sie das Papier nach Wunsch. 4. Legen Sie das Papier in die Schublade ein. 5. Schieben Sie die Schublade zu. 22 / 64 DoorLine Slim... - Seite 23 Montage und Anschluss Zuschnitt Einlegeschild Papiergröße: 50x69,5 mm Abb. 5: Bei der Produktbeschreibung des Geräts auf unserer Homepage finden Sie unseren Label Assistant. Er unterstützt Sie bei der einfachen und pro- fessionellen Beschriftung des Einlegeschilds. DoorLine Slim 23 / 64...
-
Seite 24: Konfiguration
Konfiguration [} 26]) Taste Raute und Taste Stern am Telefon betätigen Konfigurationsbefehl „99“ am Telefon eingeben Es ertönt eine Melodie. Nach ca. 3 Sekunden hören Sie den positiven Quittungston. Das Gerät befindet sich jetzt im Auslieferungszustand. 24 / 64 DoorLine Slim... -
Seite 25: Quittungstöne
Bewirkt das einmalige Wählen eines „*“-Zeichens Falls Sie Ihr gewünschtes Telefon über die Rufnummer „**1“ er- reichen, müssen Sie in der Rufnummerneingabe der DoorLine „****1“ eingeben Die DoorLine erzeugt einen Flash-Impuls von 100 ms Bewirkt das einmalige Wählen eines „#“-Zeichens DoorLine Slim 25 / 64... -
Seite 26: Einstieg In Die Konfiguration
Sie hören den positiven Quittungston und befinden sich im Programmiermodus Wenn Sie den positiven Quittungston hören, können Sie mit der Programmie- rung beginnen. Andernfalls ist der Vorgang zu wiederholen. Befinden Sie sich im Programmiermodus, können Sie sämtliche Konfigurations- möglichkeiten nacheinander vornehmen. 26 / 64 DoorLine Slim... -
Seite 27: Automatischer Abgleich Auf Die Tk-Anlage
Ca. 3 Sekunden warten, bis der Abgleichston abgespielt wurde Sie hören den positiven Quittungston. Das Gerät ist nun an Ihre TK‑Anlage angepasst Nach erfolgtem Abgleich können Sie sowohl Lautstärke als auch Mikrofonemp- findlichkeit nach Ihren Wünschen anpassen. DoorLine Slim 27 / 64... -
Seite 28: Mikrofonempfindlichkeit Und Lautstärke Festlegen
Taste Raute und Taste Stern am Telefon betätigen Konfigurationsbefehl „88“ am Telefon eingeben Sie hören den neutralen Quittungston Neuen 4-stellige PIN-Code eingeben Sie hören den neutralen Quittungston Neuen PIN-Code wiederholen Sie hören den positiven Quittungston 28 / 64 DoorLine Slim... -
Seite 29: Rufnummern Für Klingeltasten
Rufnummer (max. 20-stellig) eingeben, die der Klingeltaste zugeordnet werden soll (siehe Hinweise für die Eingabe von Rufnummern [} 25]) Wenn 5 Sekunden lang keine Eingabe erfolgt ist, hören Sie den positiven Quittungston und die Rufnummer ist gespei- chert DoorLine Slim 29 / 64... -
Seite 30: 5.10.2 Rufnummern Löschen
Das Löschen der Rufnummern für die restlichen Klingeltasten läuft nach dem gleichen Schema ab. Hierzu sind folgende Befehle zu verwenden: Löschen der Rufnummer 2 für Klingeltaste 1 Löschen der Rufnummer 1 für Klingeltaste 2 Löschen der Rufnummer 2 für Klingeltaste 2 30 / 64 DoorLine Slim... -
Seite 31: Türöffnerfunktion Freigeben
Taste Raute und Taste Stern am Telefon betätigen Konfigurationsbefehl „04“ am Telefon eingeben Als Bestätigung hören Sie einen neutralen Quittungston Ziffer 1 zum Freigeben der Türöffnerfunktion eingeben oder Ziffer 0 zum Sperren der Türöffnerfunktion eingeben Zum Abschluss hören Sie den positiven Quittungston DoorLine Slim 31 / 64... -
Seite 32: Türöffnerzeit Festlegen
Konfigurationsbefehl „05“ am Telefon eingeben Als Bestätigung hören Sie einen neutralen Quittungston Die Schaltzeit des Türöffners über die Eingabe der Ziffern 1 bis 9 festlegen (Ziffer entspricht der Dauer in Sekunden, 0=deaktiviert) Zum Abschluss hören Sie den positiven Quittungston 32 / 64 DoorLine Slim... - Seite 33 Konfigurationsbefehl „03“ am Telefon eingeben Als Bestätigung hören Sie einen neutralen Quittungston Die Schaltzeit des Türöffners über die Eingabe der Ziffern 1 bis 9 festlegen (Ziffer entspricht der Dauer in Sekunden, 0=deaktiviert) Zum Abschluss hören Sie den positiven Quittungston DoorLine Slim 33 / 64...
-
Seite 34: Gesprächsdauer Festlegen
Konfigurationsbefehl „07“ am Telefon eingeben Als Bestätigung hören Sie einen neutralen Quittungston Die Gesprächsdauer durch die Eingabe der Ziffern 1 bis 9 festlegen (Ziffer entspricht der Dauer in Minuten, 0=ohne Beschränkung) Zum Abschluss hören Sie den positiven Quittungston 34 / 64 DoorLine Slim... -
Seite 35: Rufdauer Zur Nebenstelle Festlegen
Taste Raute und Taste Stern am Telefon betätigen Konfigurationsbefehl „08“ am Telefon eingeben Als Bestätigung hören Sie einen neutralen Quittungston Rufdauer durch Ziffern 01, ... 99 (in Sekundenschritten) ein- geben. Die Eingabe muss zweistellig erfolgen Zum Abschluss hören Sie den positiven Quittungston DoorLine Slim 35 / 64... -
Seite 36: Art Der Gesprächsannahme Festlegen
Hörer abgenommen wurde. Einstieg in die Konfiguration (siehe Kapitel Einstieg in die Konfiguration [} 26]) Taste Raute und Taste Stern am Telefon betätigen Konfigurationsbefehl „71“ am Telefon eingeben Sie hören den positiven Quittungston 36 / 64 DoorLine Slim... -
Seite 37: Rufumleitung Vorbereiten
„52“ am Telefon eingeben Neutraler Quittungston Zielrufnummer (max. 20-stellig) eingeben (siehe Hinweise für die Eingabe von Rufnummern [} 25]) Wenn 5 Sekunden lang keine Eingabe erfolgt ist, hören Sie den positiven Quittungston und die Rufnummer ist gespei- chert DoorLine Slim 37 / 64... -
Seite 38: 5.16.2 Rufnummern Für Die Rufumleitung Löschen
„51“ am Telefon eingeben oder Zum Löschen der Ausweichnummer: Konfigurations- befehl „52“ am Telefon eingeben Neutraler Quittungston Wenn 5 Sekunden lang keine Eingabe erfolgt ist, hören Sie den positiven Quittungston und die Rufnummer ist ge- löscht 38 / 64 DoorLine Slim... -
Seite 39: Relaiskontakte Konfigurieren
Nachwahl von #8 während einer Sprechverbindung. Werkseinstellung. Beispiel: Sie wollen dem Relaiskontakt 1 einen Türgong zuordnen. Bei Betäti- gung der Klingeltaste 2 soll der Türgong ertönen. Dann geben Sie nach dem Einstieg in die Konfiguration Folgendes ein: #à61 2 DoorLine Slim 39 / 64... -
Seite 40: Konfiguration Relaiskontakt 2
Konfigurationsbefehl „62“ am Telefon eingeben Neutraler Quittungston Schaltbefehl gemäß nachfolgender Tabelle eingeben Sie hören den positiven Quittungston als Bestätigung Schaltbe- Klingeltaste Klingeltaste Nachwahl Bemerkung fehl Relaiskontakt 2 schaltet bei Nachwahl von #9 während einer Sprechverbindung. Werkseinstellung. 40 / 64 DoorLine Slim... -
Seite 41: Konfiguration Switchbox
Konfigurationsbefehl „01“ am Telefon eingeben Als Bestätigung hören Sie einen neutralen Quittungston Ziffern 1 zum Anmelden der SwitchBox SB-442 eingeben oder Ziffer 0 eingeben, wenn keine SwitchBox verwendet wer- den soll Zum Abschluss hören Sie den positiven Quittungston DoorLine Slim 41 / 64... -
Seite 42: Pin-Code Für Switchbox Festlegen
Sekunden dauern oder Falls ein Fehler auftrat, hören Sie den negativen Quittungs- ton (8 kurze Töne). Nach dem dritten fehlerhaften Versuch wird die Verbindung getrennt. Der Vorgang muss von Punkt 1 an wiederholt werden 42 / 64 DoorLine Slim... -
Seite 43: Telefonanlagenanschluss Einer Klingeltaste Zuweisen
Taste Raute und Taste Stern am Telefon betätigen Konfigurationsbefehl „13“ am Telefon eingeben Als Bestätigung hören Sie einen neutralen Quittungston Telefonanlagenanschluss der SwitchBox durch Eingabe der Ziffer 1 oder 2 auswählen Sie hören den positiven Quittungston DoorLine Slim 43 / 64... - Seite 44 Taste Raute und Taste Stern am Telefon betätigen Konfigurationsbefehl „23“ am Telefon eingeben Als Bestätigung hören Sie einen neutralen Quittungston Telefonanlagenanschluss der SwitchBox durch Eingabe der Ziffer 1 oder 2 auswählen Sie hören den positiven Quittungston 44 / 64 DoorLine Slim...
-
Seite 45: Switchbox Relaiskontakte Konfigurieren
Sie hören den positiven Quittungston als Bestätigung Schalt- Klingeltaste Klingeltaste Nachwahl Bemerkung befehl #8/9 Relaiskontakt 1 schaltet bei Nachwahl von #9 während einer Sprechverbindung. Werkseinstellung. Relaiskontakt 1 schaltet bei Nachwahl von #8 während einer Sprechverbindung. DoorLine Slim 45 / 64... -
Seite 46: Switchbox Relaiskontakt 2 Konfigurieren
Sie hören den positiven Quittungston als Bestätigung Schalt- Klingeltaste Klingeltaste Nachwahl Bemerkung befehl #8/9 Relaiskontakt 2 schaltet bei Nachwahl von #9 wäh- rend einer Sprechverbin- dung. Werkseinstellung. Relaiskontakt 2 schaltet bei Nachwahl von #8 wäh- rend einer Sprechverbin- dung. 46 / 64 DoorLine Slim... -
Seite 47: Switchbox Relaiskontakt 3 Konfigurieren
Sie hören den positiven Quittungston als Bestätigung Schalt- Klingeltaste Klingeltaste Nachwahl Bemerkung befehl #8/9 Relaiskontakt 3 schaltet bei Nachwahl von #9 während ei- ner Sprechverbindung. Werkseinstellung. Relaiskontakt 3 schaltet bei Nachwahl von #8 während ei- ner Sprechverbindung. DoorLine Slim 47 / 64... -
Seite 48: Übersicht Programmiertabelle
1 bis 9 Sekunden oder 0 (kein Türöffnen möglich) Werkseinstellung: 3 Sekunden #à07 <Gesprächsdauer> Maximale Gesprächsdauer festlegen: 1-9 Minuten oder 0=ohne Beschränkung Werkseinstellung: 1 Minute #à08 <Rufdauer> Rufdauer zur Nebenstelle: 01-99 Sekunden (zweistellig eingeben) Werkseinstellung: 30 Sekun- 48 / 64 DoorLine Slim... - Seite 49 Konfiguration Relaiskontakt 2. Siehe Relaiskontakte konfigu- rieren [} 39] #à63 <Befehl 0-4> Konfiguration SwitchBox Re- laiskontakt 1. Siehe SwitchBox Relaiskontak- te konfigurieren [} 45] #à64 <Befehl 0-4> Konfiguration SwitchBox Re- laiskontakt 2. Siehe SwitchBox Relaiskontak- te konfigurieren [} 45] DoorLine Slim 49 / 64...
- Seite 50 Taste (Werkseinstellung) #à71 Gesprächsannahme durch Direktbetrieb #à88 <PIN><PIN> Neuen PIN-Code zweimal ein- geben- #à99 Auf Werkseinstellung zurück- setzen Mikrofonempfindlichkeit ver- ringern Mikrofonempfindlichkeit erhö- Lautsprecherlautstärke verrin- gern Lautsprecherlautstärke erhö- Programmierung beenden Hörer auflegen oder #0 eingeben. 50 / 64 DoorLine Slim...
-
Seite 51: Benutzung Im Alltag
Eine beliebige Zifferntaste betätigen Sprechverbindung wird hergestellt Zum Beenden der Sprechverbindung einfach den Hörer auflegen oder die Kennziffern #0 eingeben (trennt die Verbindung so- fort) oder die maximale Gesprächsdauer ist erreicht. Die Verbindung wird daraufhin automatisch getrennt DoorLine Slim 51 / 64... - Seite 52 Telefon abheben Sprechverbindung wird direkt hergestellt Zum Beenden der Sprechverbindung einfach den Hörer auflegen oder die Kennziffern #0 eingeben (trennt die Verbindung so- fort) oder die maximale Gesprächsdauer ist erreicht. Die Verbindung wird daraufhin automatisch getrennt 52 / 64 DoorLine Slim...
-
Seite 53: Eine Tür Öffnen
Konfiguration aufgehoben werden (siehe Kapitel Türöffnerfunktion freige- ben [} 31]). ▪ Die Zeitdauer für den elektrischen Türöffner kann von 1-9 Sekunden einge- stellt werden (siehe Kapitel Türöffnerzeit festlegen [} 32]). DoorLine Slim 53 / 64... -
Seite 54: Die Türsprechanlage Anrufen
Bei lauten Störgeräuschen kann es vorkommen, dass die Verbindung nicht sofort getrennt wird. Verwenden Sie in diesem Fall die Option #0, um die Verbindung zu trennen. In jedem Fall wird die Verbindung nach der festgelegten Zeit getrennt. 54 / 64 DoorLine Slim... -
Seite 55: Rufumleitung Aktivieren/Deaktivieren
Rufumleitung aktivieren Telefon abheben Türsprechanlage anrufen Sie hören den positiven Quittungston Raute-Taste drücken Ziffer (1-2) für die betreffende Klingeltaste eingeben Ziffer 1 zur Aktivierung eingeben Sie hören den positiven Quittungston. Umleitung ist aktiv Hörer auflegen DoorLine Slim 55 / 64... - Seite 56 Rufumleitung deaktivieren Telefon abheben Türsprechanlage anrufen Sie hören den positiven Quittungston Raute-Taste drücken Ziffer (1-2) für die betreffende Klingeltaste eingeben Ziffer 0 zur Deaktivierung eingeben Sie hören den positiven Quittungston. Umleitung ist ausge- schaltet Hörer auflegen 56 / 64 DoorLine Slim...
-
Seite 57: Direktbefehle Während Einer Sprechverbindung
– das Türgespräch von der Türsprechanlage aufgebaut wurde oder – die Türöffnerfunktion in der Konfiguration der Tür- sprechanlage freigegeben wurde Achtung: Die Kontakte lassen sich über diese Direktbefehle nur schalten, wenn ihnen in der Konfiguration die Funktion „Nachwahl“ zugewiesen wurde. DoorLine Slim 57 / 64... -
Seite 58: Störungen Und Fehlerbehebung
Falsche Programmierung Programmierung der rung der Rufnummern zu den Tasten überprüfen, ggf. Klingeltasten wiederholen Keine Anwahl Sprechverbindung nach Rufannahme nach Taste Auf Wunsch „Direktbe- Abheben des Telefons ist programmiert (Werk- trieb“ aktivieren wird nicht aufgebaut seinstellung) 58 / 64 DoorLine Slim... -
Seite 59: Wartung, Pflege Und Entsorgung
-20 °C bis +60 °C auf. 10.3 Demontage Schalten Sie vor einer Demontage des Geräts alle verwendeten Komponenten stromlos. Gehen Sie in entgegengesetzter Reihenfolge wie bei der Montage vor (siehe Gerät am Montageblech montieren [} 15]). DoorLine Slim 59 / 64... -
Seite 60: Entsorgung
Das Produkt gehört zur Gruppe der Elektro- und Elektronikgeräte. Ent- sprechend der EG-Richtlinie 2012/96/EG darf es nicht über den Haus- müll entsorgt werden, sondern muss dem örtlichen Rücknahmesys- tem für Elektro- und Elektronik-Altgeräte zugeführt werden. 60 / 64 DoorLine Slim... - Seite 61 DoorLine Slim 61 / 64...
- Seite 62 62 / 64 DoorLine Slim...
- Seite 63 DoorLine Slim 63 / 64...
- Seite 64 Technische Hotline Sollten Sie Fragen zum Betrieb oder zur Konfiguration Ihrer DoorLine haben, die Ihnen diese Bedienungsanleitung nicht beantworten kann, wenden Sie sich bit- te an Ihren Fachhändler. Falls Ihnen Ihr Fachhändler nicht weiterhelfen kann, steht Ihnen unsere Hotline zur Verfügung. Durch die Nutzung der Hotline entstehen die üblichen Verbindungskosten.
