Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Torstelle DoorLine T01/T02 Begriffserläuterungen Voraussetzungen zur Installation Gebrauchsbestimmung Reinigen der DoorLine T01/T02 Montage und Installation Montageort Montage Auswahl des Montageortes Demontage des Unterputz-Gehäuses Unterputz-Montage Unterputz-Demontage Aufputz-Montage Aufputz-Demontage Drehen des Klingel-Tastenmoduls Namensschild-Beschriftung Installation Klemmenbelegung Abgleich... - Seite 4 Inhaltsverzeichnis Inbetriebnahme Bedienungshinweise Wenn einmal etwas nicht funktioniert Technische Daten Leistungsaufnahme Türöffner Mechanische Werte Verpackungsinhalt Rechtliche Hinweise...
-
Seite 5: Torstelle Doorline T01/T02

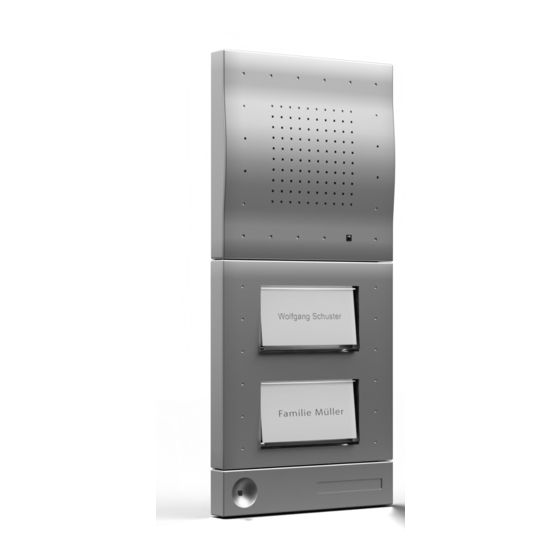

DoorLine T01/T02 Torstelle DoorLine T01/T02 Die Torstelle DoorLine T01/T02 ist für den Anschluß an eine Telekom- munikationsanlage (TK-Anlage) der Deutschen Telekom AG vorgese- hen. Ausgerüstet mit einem oder zwei Klingeltastern können bis zu zwei voneinander unabhängige Wohnbereiche erreicht werden. Sie kann aber nicht nur von jedem Telefon aus bedient werden, sondern bietet darüber hinaus auch den Anschluß für die Stromversorgung des Türöffners. Durch die 2-Draht-Technik ist die DoorLine T01/T02 schnell und einfach zu montieren. Für die Abstimmung zur TK-Anlage kann das Wahlverfahren eingestellt und der Sprechweg abgeglichen werden. Wie Sie die Torstelle installieren, pflegen und bedienen, entnehmen Sie bitte den nachfolgenden Kapiteln. Lesen Sie die Ihnen vorliegende Monta- ge- und Bedienungsanleitung aufmerksam durch und vergleichen Sie die Bedienhinweise mit denen Ihrer TK-Anlage. Torstellen-Blende Lautsprecher Aufputz- Rahmen Sprechbereit- schaftsanzeige Klingeltaster 1 Klingeltasten- Klingeltaster 2 modul Mikrofon... -
Seite 6: Begriffserläuterungen
DoorLine T01/T02 Begriffserläuterungen IWV: Impulswahlverfahren. Die Wahlinformation wird durch eine defi- nierte Schleifenunterbrechung zur TK-Anlage übermittelt. MFV: Mehrfrequenzwahlverfahren. Die Wahlinformation wird durch definierte Frequenzen zur TK-Anlage übermittelt. LED: Leuchtdiode. Niederspannungs-Lichtquelle. Voraussetzungen zur Installation Die Torstelle DoorLine T01/T02 ist vorgesehen für den direkten Anschluß an die TK-Anlagen der Deutschen Telekom und über das Modul DoorLine M02 an alle TK-Anlagen mit der Schnittstelle nach FTZ 123 D12 (siehe Anlageblatt). Die Spannung für die Torstelle und den Türöffner wird über die TK-Anlage bereitgestellt. Achten Sie bitte darauf, daß der Spannungswert für den Türöffner zwischen 12 V~ und 24 V~ liegt und der Schaltstrom nicht größer als 3 A~ ist. Hierfür ist ein Klingeltransformator erforderlich, siehe Montageanleitung Ihrer TK-Anlage. Gebrauchsbestimmung Die DoorLine T01/T02 ist nur für ihren bestimmungsgemäßen Gebrauch zugelassen. Eine Haftung der Telegärtner Elektronik GmbH für Schäden aus nicht bestimmungsgemäßem Gebrauch der DoorLine T01/T02 ist ausgeschlossen. -
Seite 7: Reinigen Der Doorline T01/T02
DoorLine T01/T02 Reinigen der DoorLine T01/T02 Wischen Sie die DoorLine T01/T02 mit einem leicht feuchten Tuch ab oder verwenden Sie ein Antistatiktuch. Benutzen Sie niemals Lösungsmittel. Verwenden Sie niemals ein trocke- nes Tuch, die elektrische Aufladung könnte zu defekten der Elektronik führen. Montage und Installation Montageort Die DoorLine T01/T02 ist vorgesehen für die Montage im Außenbereich und ist vor Spritzwasser geschützt (Feuchtigkeitsschutz nach IP 53, Spritzwasser im Winkel bis 60° zur Senkrechten). Montage Die DoorLine T01/T02 eignet sich zur Aufputz- und Unterputz-Montage. Weiterhin kann die Torstelle senkrecht oder waagerecht montiert werden. Das Klingel-Tastenmodul kann dazu um 90° gedreht werden. Die DoorLine T01/T02 besteht im wesentlichen aus 4 mechanischen Gehäuseteilen: • Aufputz-Rahmen • Torstellen-Blende • Unterputz-Gehäuse • Klingel-Tastenmodul für eine Taste oder für zwei Tasten... -
Seite 8: Auswahl Des Montageortes
DoorLine T01/T02 Torstellen- blende Klingel- tasten- modul Namens- schild Schraube (Folie) Klingel- tasten- Tasten- modul abdeckung Kabelstecker Unterputz- Aufputz- Torx- Schraube gehäuse rahmen Auswahl des Montageortes Wählen Sie den Befestigungs- und Montageort so, daß ein Mindestab- stand vom Mikrofon zur nächstlie- genden Wandfläche von mindes- tens 10 cm eingehalten wird. min. 10 cm Vergewissern Sie sich, daß im min. 10 cm Bereich des Montageortes keine Versorgungsleitungen, Kabel o. ä. -
Seite 9: Demontage Des Unterputz-Gehäuses
DoorLine T01/T02 Demontage des Unterputz-Gehäuses Für die Auf-/ oder Unterputz-Mon- tage wird ein Aufputz-Rahmen und ein Unterputz-Gehäuse zur Verfü- gung gestellt. Im Auslieferungszu- stand ist das Unterputz- Gehäuse montiert. • Die beiden Schrauben des unteren Blendenteiles mit dem Torxschlüssel herausdrehen. • Mit einem mittelgroßen Schrau- bendreher oder dem Torx- schlüssel gegen den Rasthaken drücken, so daß das Unterputz- Gehäuse entriegelt und die Blende gleichzeitig nach oben abgezogen werden kann. Rasthaken Torxschlüssel... -
Seite 10: Unterputz-Montage
DoorLine T01/T02 Unterputz-Montage • Einen Ausbruch entsprechend den Maßen des Unterputz- Gehäuses in die Wand stem- men. (Mindestabstand beachten, siehe Punkt 4.2.1 Auswahl des Montageortes). Vergewissern Sie sich, daß im Bereich des Wandausbruchs keine Versor- gungsleitungen, Kabel o. a. verlegt sind. Abmaße für Wandausbruch: LxBxH (mm) ca. 220x90x50 Zur Kabeleinführung sind an allen Seitenwänden des Unterputz- Gehäuses entsprechende Durch- führungen vorgestanzt. Brechen Sie die gewünschte Stanzung auf. • Sie können das Unterputz- Gehäuse zusätzlich zur Mörtel- masse mit Schrauben und den Torxschlüssel vier beigefügten Spreizklemmen in den dafür vorgesehenen Aus- brüchen befestigen. • Fixieren Sie das Unterputz- Gehäuse bündig mit der Wandoberfläche, da sonst die Blende nicht mehr einrasten kann. Sollte die Wand noch nicht verputzt sein, dann muß die Dicke des Verputzes mitberücksich- tigt werden. -
Seite 11: Unterputz-Demontage
DoorLine T01/T02 • Führen Sie jetzt die Konfiguration, den Abgleich und die Inbetriebnah- me durch (siehe Drehen des Klingel-Tastenmoduls, Konfiguration und Abgleich und Inbetriebnahme). • Die Torstelle oben in das Unterputz- Gehäuse einhaken und gleichzei- tig mit festem Druck nach oben und zur Wand hin einrasten. • Stellen Sie sicher, daß die Dichtung an der Wand abschließt. An- schließend die beiden Torxschrauben mit dem beiliegenden Schlüssel wieder einschrauben. Unterputz-Demontage • Lösen der beiden Torxschrauben • Einen mittelgroßen Schraubendreher oder den Torxschlüssel in die hierfür vorgesehene Aussparung an der Unterseite der Torstellen- Blende einführen und diese vom Unterputz- Gehäuse abhebeln. Anschließend Torstelle abnehmen. Aufputz-Montage • Den der Verpackung beigelegten Aufputz- Rahmen heraus- nehmen und in gewünschter Position (senkrecht oder waagerecht) am Montageort fixieren (Mindestabstand beachten, siehe Auswahl des Montageortes). Vergewissern Sie sich, daß im Bereich der Bohrlöcher keine Versorgungsleitungen, Kabel o. ä. verlegt sind. -
Seite 12: Aufputz-Demontage
DoorLine T01/T02 • Kabel zum Türöffner und zur TK-Anlage verlegen. • An der gewünschten Stelle des Aufputz- Rahmens ein 9 mm großes Loch bohren. • Kabel durch die Kabeltülle zie- hen und am beigefügten Stecker anschließen (siehe Klemmenbelegung). • Den Stecker auf die DoorLine T01/T02 stecken (siehe Klemmenbelegung). • Führen Sie jetzt den Abgleich und die Inbetriebnahme durch (siehe Drehen des Klingel-Tas- tenmoduls, Abgleich und Inbe- triebnahme). • Torstelle gleichmäßig auf die Fixierlaschen des Aufputz-Rahmens aufstecken. Mit festem Druck die Torstelle an den Aufputz-Rahmen drücken, bis das Einrasten hörbar ist. • Die beiden Torxschrauben wieder einschrauben. Aufputz-Demontage • Lösen der beiden Torxschrauben. • Einen mittelgroßen Schraubendreher oder den Torxschlüssel in die hierfür vorgesehene Aussparung an der Unterseite der Torstellen- Blende einführen und diese vom Aufputz- Rahmen abhebeln. Anschlie- ßend Torstelle abnehmen. -
Seite 13: Drehen Des Klingel-Tastenmoduls
DoorLine T01/T02 Drehen des Klingel-Tastenmoduls Das Klingel- Tastenmodul kann vor der Installation der Torstelle in die gewünschte Richtung gedreht werden. Die Taster 1 und 2 erzeugen den jeweiligen Torstellenruf 1 oder 2. Wie Sie Ihre TK-Anlage entsprechend konfigurieren, entnehmen Sie bitte deren Bedienungsanleitung. Montagevarianten und Tastenbelegungen mit zwei Tasten Taster 1 Taster 2 Taster 1 Taster 2 Taster 2 Taster 1... -
Seite 14: Namensschild-Beschriftung
10 DoorLine T01/T02 Montagevarianten und Tastenbelegung mit einer Taste Taster 2 Taster 2 Taster 1 Auf der Rückseite der Torstellen-Blende befinden sich 4 Schrauben. Diese 4 Schrauben herausdrehen und das Klingel- Tastenmodul abnehmen. Nun können die Abgleicharbeiten vorgenommen werden (siehe Abgleich). Das Klingel- Tastenmodul in gewünschter Position auflegen und wieder mittels der 4 Schrauben befestigen. Hierbei muß das Klingel- Tastenmodul leicht gegen die Torstellen- Blende gedrückt werden, um es einschrauben zu können. Namensschild-Beschriftung Mit einem mittelgroßen Schraubendre- her an der linken oder rechten Seite der Klingeltastenabdeckung schräg an der schmalen Aussparung ansetzen und diese nach oben hin gegen die Torstel- len- Blende vorsichtig abhebeln. Das Namensschild mit einem wasserfes- ten Stift beschriften und in die Vertiefung der Klingeltaste einlegen. -
Seite 15: Installation
DoorLine T01/T02 11 Installation Für die Installationsverkabelung der Torstelle verwenden Sie bitte ein han- delsübliches Fernmeldekabel. Die maximalen Kabellängen für die Verbin- dung zur TK-Anlage und zum Türöffner entnehmen Sie bitte der Tabelle: Aderdurchmesser 0,6 mm 0,4 mm Reichweiten für den Sprech- und Signalisierbetrieb 320 m 140 m Reichweiten für den 12 V 38 m 17 m Türöffnerbetrieb vom 16 V 76 m 34 m externen Klingeltrafo 20 V 115 m 51 m zum Türöffner (1A~) 24 V 177 m 78 m Verlegen Sie die Kabel nicht parallel zu Starkstromkabeln. Wird das Kabel im Boden verlegt, sollte ein Erdkabel verwendet oder das Fernmeldekabel in einem wasserdichten Rohr verlegt werden. Achten Sie bitte darauf, daß Sie vor dem Anschließen der Torstelle an die TK-Anlage den Netzstecker der TK-Anlage und den des Klingeltrafos für den Türöffner ziehen. -
Seite 16: Klemmenbelegung
12 DoorLine T01/T02 Klemmenbelegung Wie Sie die Torstelle an Ihre TK-Anlage anschließen müssen, entnehmen Sie bitte der Montageanleitung Ihrer TK-Anlage. Verbinden Sie die Klemmen „Türsprechstelle“ mit den Klemmen „1“ und „2“ des Kabelsteckers und die Klemmen des Türöffners mit den Klemmen „3“ und „4“ des Kabelsteckers. Kabelstecker TK-Anlage Klemmenfeld- Türsprechstelle Türsprech- Türöffner stelle externer Klingeltrafo TK-Anlage Abgleich Nach vollständigem Anschluss nehmen Sie Ihre TK-Anlage in Betrieb. Die Torstelle ist betriebsbereit, Sprech- bereitschafts- wenn die Tasten beleuchtet anzeige sind. Abgleich- Potentiometer des Zur Konfiguration und zum Sprechkreises Abgleich finden Sie hinter der Klingel- Tastenblende den Ein- Wahlverfahren entsprechend der... -
Seite 17: Inbetriebnahme
DoorLine T01/T02 13 Entfernen Sie hierzu das Klingel-Tastenmodul (siehe Drehen des Klingel-Tastenmoduls) und stellen Sie das Wahlverfahren entsprechend Ihrer TK-Anlage eine (siehe Bedienungsanleitung TK-Anlage). Zum Abgleich des Sprechkreises muß die DoorLine T01/T02 an der Wand montiert sein. Drehen Sie bei bestehender Verbindung (siehe auch Bedienungsanleitung TK-Anlage) das Abgleichpotentiometer nach rechts auf „laut“ und dann nach links „leise“ bis der Rückkopplungston (Pfeifton) verstummt. Der Einstellbereich beträgt maximal 270°. Bei Überdrehen des Potentio- meters wird die Lautstärke zurückgesetzt. Inbetriebnahme Programmieren Sie Ihre TK-Anlage entsprechend Ihrer Vorstellung durch Sprechstellenzuweisung zu den Klingeltasten (Hinweise finden Sie in den Programmieranweisungen der TK-Anlage). Wählen Sie über ein Telefon die Türsprechstelle an. Die Türsprechstelle signalisiert die Sprechbereitschaft durch eine grüne LED- Anzeige unter dem Lautsprecher. Durch die Wahl einer weiteren Kennziffer (siehe auch Bedienungsanlei- tung TK-Anlage) wird der Türöffner aktiviert. Nach Anwahl des Türöffners muß die Tastenbeleuchtung und die grüne Sprechbereitschafts- LED erlö- schen. Die Anwahl des Türöffner kann beliebig oft wiederholt werden. Bedienungshinweise Ihre Torstelle wird von Ihren Telefonen über die TK-Anlage durch Abheben oder die Wahl einer Kennziffer angeschaltet (siehe auch Bedienungsan- leitung TK-Anlage). Durch die Wahl einer weiteren Kennziffer wird der Türöffner 3 Sekunden betätigt. Dies kann nur aus dem Gesprächszustand heraus erfolgen. Während der Türöffner aktiviert ist, wird die Verbindung zur Torstelle unterbrochen. Legen Sie den Hörer sofort nach Wahl der Türöffner- Kennziffer auf, so bleibt der Türöffner drei Sekunden lang aktiviert. -
Seite 18: Wenn Einmal Etwas Nicht Funktioniert
14 DoorLine T01/T02 Wenn einmal etwas nicht funktioniert Prüfen Sie anhand der Fehlersuchtabelle, ob Sie die Störung selbst behe- ben können. Sonst steht Ihnen unser Service gerne zur Verfügung. Wirkung Ursache Abhilfe keine Funktion, kein Betriebsstrom. Installation überprüfen, keine Tasten- Anschlüsse an den beleuchtung. Klemmen auf richtige Anschlußreihenfolge überprüfen. Tastenbeleuchtung vor- DoorLine T01/T02 nicht Programmierung der handen, keine Funktion. an der TK-Anlage ange- TK-Anlage nach deren meldet. Bedienungsanleitung. Tastenbeleuchtung Wahlverfahren anderes Wahlverfahren vorhanden, Verbindungs- IWV – MFV einstellen aufbau zur DoorLine falsch eingestellt (für amex 106 – Schalter möglich, keine Klingel- auf IWV, bei IWV flackert signalisierung. -
Seite 19: Technische Daten
DoorLine T01/T02 15 Technische Daten Leistungsaufnahme Ruhezustand : 360 mW Betriebszustand : 960 mW Türöffner Spannung / Strom : 12 V 1,0 A min : 24 V 1,0A max Kurzschlußstrom : 3 A Mechanische Werte Torstellen-Blende : 104 x 234 x 17 mm Unterputz-Gehäuse : 79,2 x 206 x 41,9 mm Aufputz-Rahmen : 100,3 x 230,3 x 28 mm Gewicht : 486 g Feuchtigkeitsschutz : IP 53 Temperatur Bei der Konstruktion wurden die Bedingungen nach IEC 721 Teil 3.1 Lagertemperatur : von -25° C bis +70° C Teil 3.2 Transporttemperatur : von -25° C bis +70° C Teil 3.3 Betriebstemperatur : von -25° C bis +55° C eingehalten. -
Seite 20: Verpackungsinhalt
16 DoorLine T01/T02 Verpackungsinhalt 1 Torstelle mit montierten Klingeltastenmodul (2 Klingeltasten) 1 Tastenrahmen mit einer Taste 1 Aufputz-Rahmen 1 Unterputzgehäuse 1 4-poliger Steckverbinder 1 Torx- Schraubendreher 2 Flossen-Dübel S6 2 Schrauben 4 x 30 1 Kabeltülle 1 Montage- und Bedienungsanleitung 2 Torxschrauben 4 Spreizklemmen 4 Schrauben für Spreizklemmen... -
Seite 21: Rechtliche Hinweise
DoorLine T01/T02 17 Rechtliche Hinweise Allgemeine Bemerkungen über unsere Produkte und über diese Anleitung: • Wir behalten uns das Recht vor, Änderungen die dem technischen Fortschritt dieses Produkts dienen, ohne vorhergehende Ankündigung durchzuführen. • Auf Grund der stetigen Weiterentwicklung können Fotos oder Abbil- dungen in dieser Bedienungsanleitung vom gelieferten Produkt abwei- chen. • Texte, Abbildungen und Fotos in dieser Bedienungsanleitung dürfen, auch Auszugsweise, ohne unserer schriftlichen Einwilligung in keinster Weise vervielfältigt werden. • Wir übernehmen keine Haftung für mögliche Schreibfehler, einschließ- lich der in technischen Angaben oder Abbildungen gemachten Anga- ben. Information zum Produkt-Haftungsgesetz: • Alle unsere Produkte dürfen ausschließlich zum vorgesehenen Zweck ver- wendet werden. Im Zweifelsfall wenden Sie sich bitte an einen kompetenten Fachmann oder unsere Service-Abteilung. • Alle über Fremdspannung versorgten Produkte (besonders bei 230V Netz- spannung!) müssen unbedingt von der Versorgungsspannung getrennt wer- den, falls diese montiert oder geöffnet werden. •... - Seite 22 18 DoorLine T01/T02...
- Seite 24 Stand: Telegärtner Elektronik GmbH 24. April 2007 74564 Crailsheim Art. Nr. 111171 Internet: e-mail: www.telegaertner-elektronik.de info@telegaertner-elektronik.de...
