2
Wandanbringung
2.1

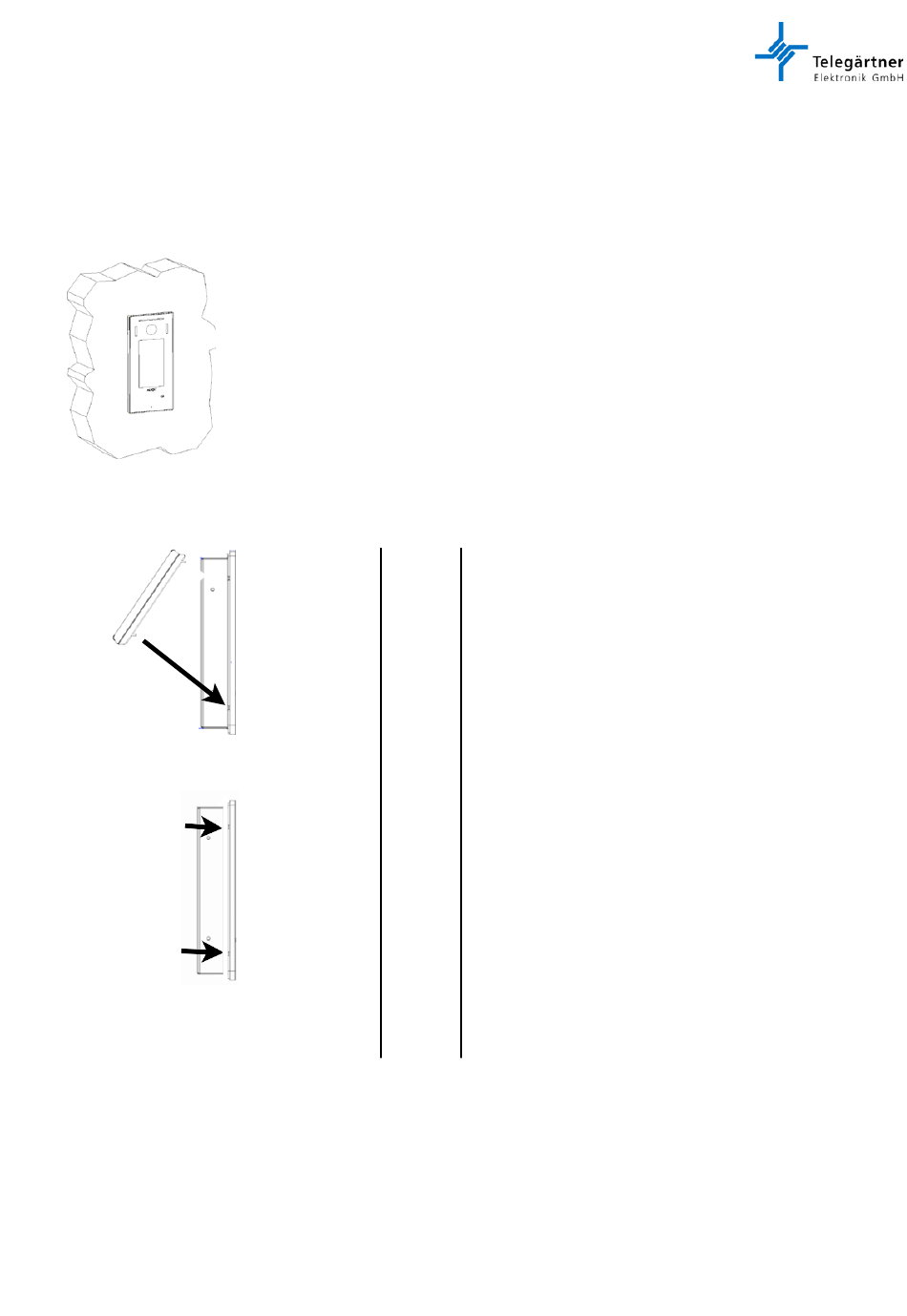

Unterputzmontage bei Innenanwendung
Das Gerät hat die Abmessungen 95 (Breite) x 197 (Höhe) und eine
Gesamttiefe von 36 mm. Ein Wanddurchbruch mit den Maßen 183 x 83
mm ist herzustellen. Fertig montiert hebt sich das Gerät ca. 8 mm von der
Wand ab.
Bei unebenen Oberflächen empfehlen wir, das Gerät Aufputz unter
Verwendung der dafür vorgesehenen Schmuckzarge zu montieren. Bei
der Unterputzmontage ist darauf zu achten, dass die Laschen des
Rückgehäuses oben und unten auf der Wandoberfläche aufliegen. Das
Gehäuse steht über der Wandoberfläche hervor.
1
Mit Entriegelungsblechen Front vom
2
Rückgehäuse lösen: dazu jeweils links und
rechts die Bleche mit den Nasen in die
jeweiligen Öffnungen einsetzen und drücken,
bis das Frontteil sich löst.
3
Front kann nun abgehoben werden.
Achtung:
Sollte das Gerät bereits angeschlossen sein,
bitte vorsichtig abheben!
4
