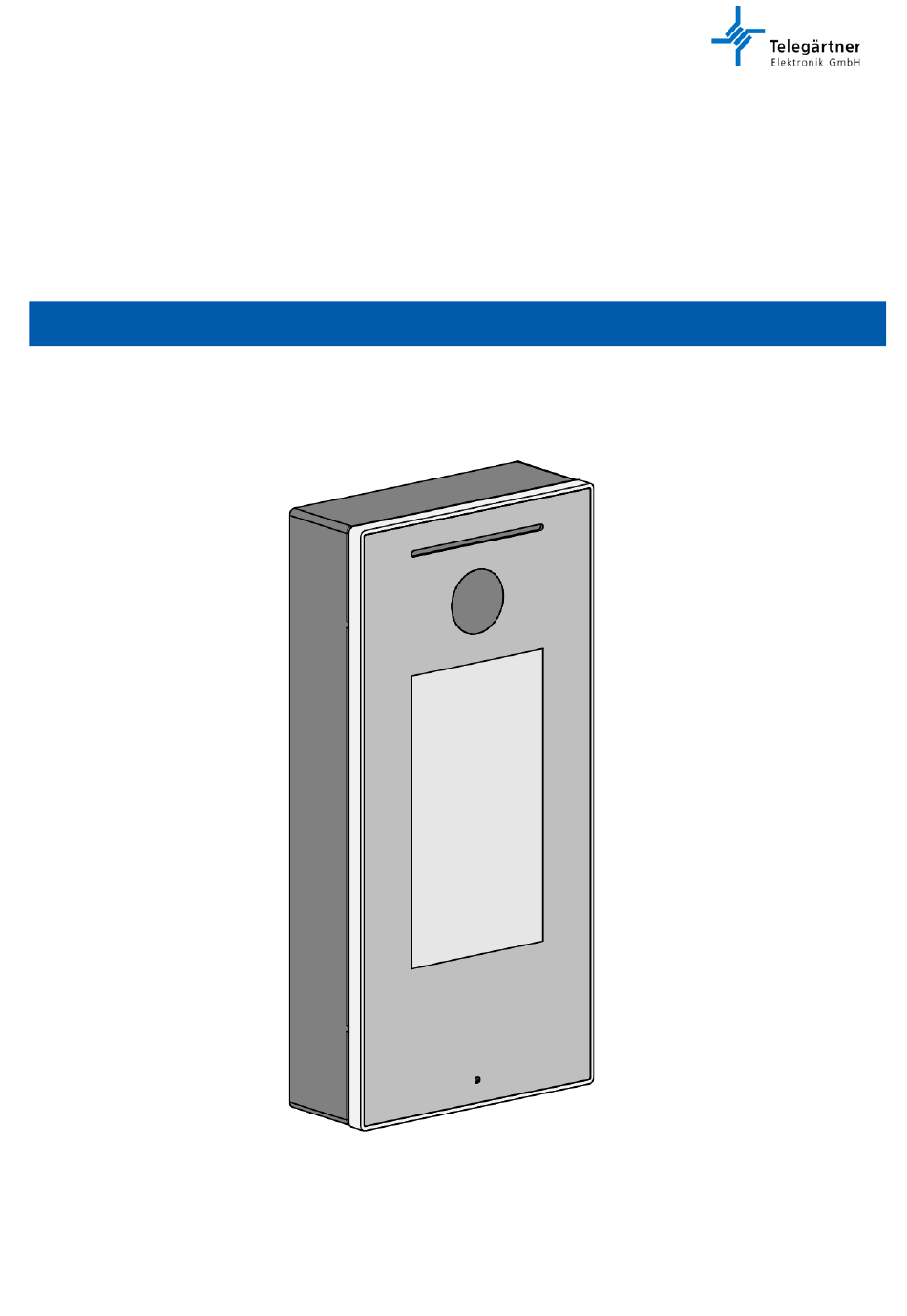

- Seite 1 Montageanleitung Türsprechanlage DoorLine Touch XS IP...
-
Seite 2: Vorbereitungen
Vorbereitungen Lieferumfang • DoorLine Touch XS IP inklusive Gehäuse in der bestellten Montageausführung • 2 Entriegelungsbleche Standort • Einsatz im Innen- und Außenbereich ( -20°C bis +60°C Umgebungstemperatur). • Das Gerät ist durch das Sonnenlicht ablesbare Display auch für den Einsatz bei hoher Helligkeit im Außenbereich geeignet. - Seite 3 Schnittstellen Alle Anschlüsse befinden sich auf der rückseitig montierten Platine des Gerätes. • Ethernet, Power over Ethernet Ethernet-Verbindung über Ethernet Buchse herstellen. Für Stromversorgung über Ethernet (PoE) einen PoE-fähigen Switch oder einen PoE-Injektor benutzen. • 2Wire-Anschluss Wurde das Gerät mit der 2Wire-Option bestellt, schließt man die beiden Drahtenden der 2Wire-Leitung an der 2Wire-Buchse an.
-
Seite 4: Unterputzmontage Bei Innenanwendung
Wandanbringung Unterputzmontage bei Innenanwendung Das Gerät hat die Abmessungen 95 (Breite) x 197 (Höhe) und eine Gesamttiefe von 36 mm. Ein Wanddurchbruch mit den Maßen 183 x 83 mm ist herzustellen. Fertig montiert hebt sich das Gerät ca. 8 mm von der Wand ab. - Seite 5 Das Rückteil kann als Bohrschablone verwendet werden. Durch die große runde Öffnung in der unteren Rückteilhälfte die entsprechenden Kabel führen. Rückteil festschrauben. Kabel an der Platine des Frontteils anschließen. Frontteil anhand der Laschen auf Rückteil einklipsen.
-
Seite 6: Unterputzmontage Bei Außenanwendung
Unterputzmontage bei Außenanwendung Das Gerät inklusive Sichtrahmen hat die Abmessungen 122 (Breite) x 258 (Höhe) und eine Gesamttiefe von 41,5 mm. Ein Wanddurchbruch mit den Maßen 188 x 95 mm ist herzustellen. Fertig montiert hebt sich das Gerät ca. 12,5 mm von der Wand ab. Mit Entriegelungsblechen Front vom Rück- gehäuse lösen: dazu jeweils links und rechts die Bleche mit den Nasen in die jeweiligen... - Seite 7 Einbaurahmen mit Schrauben und Dübeln in der Wand befestigen. Für einen sauberen Wandabschluss evtl. eine Flüssigdichtung (z.B Silikon) um den Wandausschnitt herum aufbringen. Durch die große runde Öffnung in der unteren Rückteilhälfte die entsprechenden Kabel führen. Das Rückgehäuse mit den 4 Schrauben wieder am Einbaurahmen befestigen.
-
Seite 8: Aufputzmontage Bei Innen- Und Außenanwendung
Frontteil anhand der Laschen auf Rückteil einklipsen. Es ist darauf zu achten, dass die Front rundum auf der vormontierten Dichtung aufliegt. Aufputzmontage bei Innen- und Außenanwendung Die Aufputzmontage erfolgt analog der Unterputzmontage für die Innenanwendung, es ist kein Wanddurchbruch herzustellen. Das Gerät wird direkt auf die Wand aufgeschraubt. -
Seite 9: Zeichnung Rückteil
Zeichnung Rückteil... -
Seite 10: Konfiguration
Konfiguration Sie finden die Anleitungen zum Konfigurieren und Bedienen der DoorLine Touch XS IP im Handbuch auf www.telegaertner-elektronik.de.
