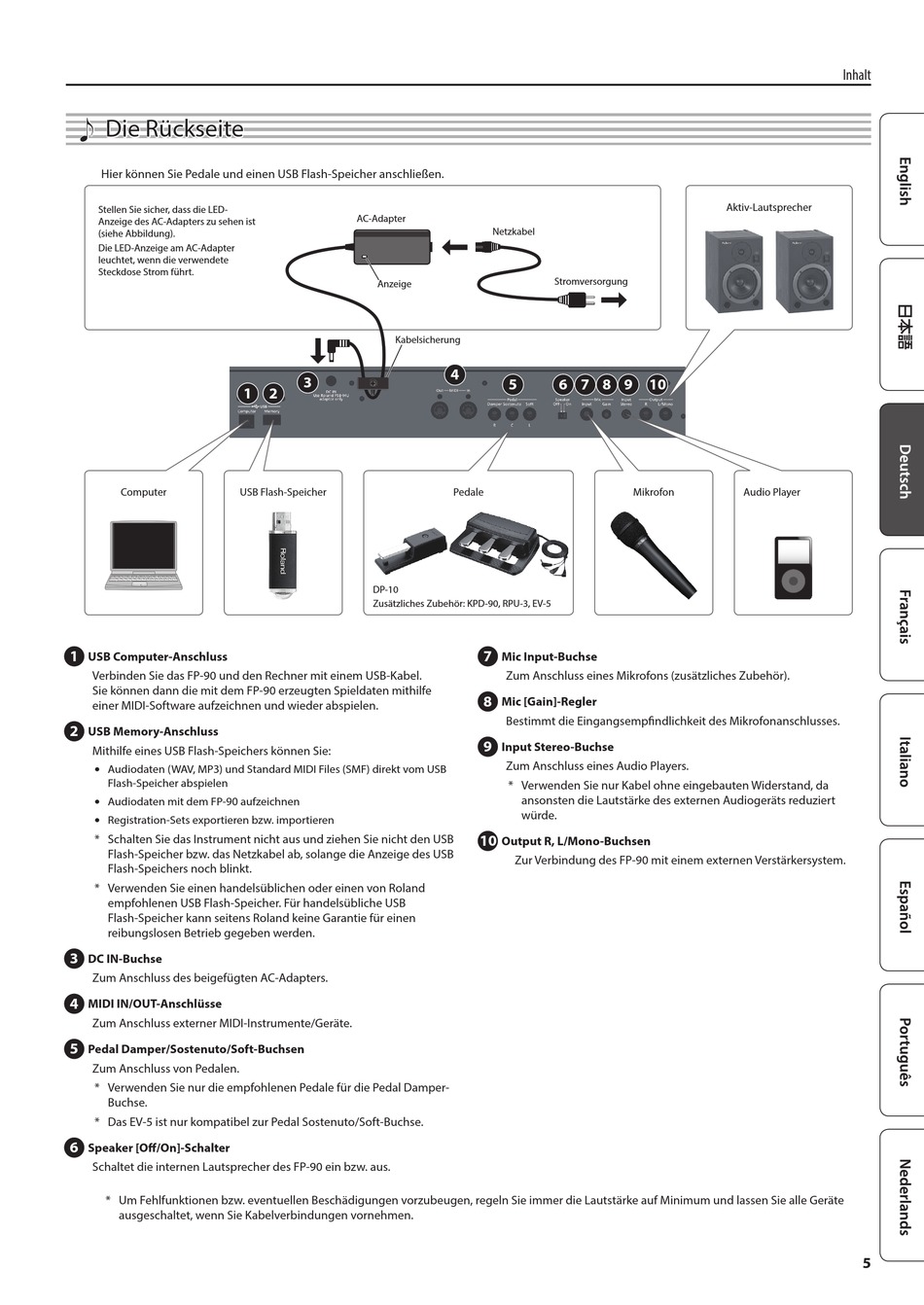

Die Rückseite
Hier können Sie Pedale und einen USB Flash-Speicher anschließen.
Stellen Sie sicher, dass die LED-
Anzeige des AC-Adapters zu sehen ist
(siehe Abbildung).
Die LED-Anzeige am AC-Adapter
leuchtet, wenn die verwendete
Steckdose Strom führt.
1
Computer USB Flash-Speicher
1
USB Computer-Anschluss
Verbinden Sie das FP-90 und den Rechner mit einem USB-Kabel.
Sie können dann die mit dem FP-90 erzeugten Spieldaten mithilfe
einer MIDI-Software aufzeichnen und wieder abspielen.
2
USB Memory-Anschluss
Mithilfe eines USB Flash-Speichers können Sie:
5 Audiodaten (WAV, MP3) und Standard MIDI Files (SMF) direkt vom USB
Flash-Speicher abspielen
5 Audiodaten mit dem FP-90 aufzeichnen
5 Registration-Sets exportieren bzw. importieren
* Schalten Sie das Instrument nicht aus und ziehen Sie nicht den USB
Flash-Speicher bzw. das Netzkabel ab, solange die Anzeige des USB
Flash-Speichers noch blinkt.
* Verwenden Sie einen handelsüblichen oder einen von Roland
empfohlenen USB Flash-Speicher. Für handelsübliche USB
Flash-Speicher kann seitens Roland keine Garantie für einen
reibungslosen Betrieb gegeben werden.
3
DC IN-Buchse
Zum Anschluss des beigefügten AC-Adapters.
4
MIDI IN/OUT-Anschlüsse
Zum Anschluss externer MIDI-Instrumente/Geräte.
5
Pedal Damper/Sostenuto/Soft-Buchsen
Zum Anschluss von Pedalen.
* Verwenden Sie nur die empfohlenen Pedale für die Pedal Damper-
Buchse.
* Das EV-5 ist nur kompatibel zur Pedal Sostenuto/Soft-Buchse.
6
Speaker [Off/On]-Schalter
Schaltet die internen Lautsprecher des FP-90 ein bzw. aus.
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte
ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
AC-Adapter
Anzeige
Kabelsicherung
3
2
DP-10
Zusätzliches Zubehör: KPD-90, RPU-3, EV-5
Netzkabel
Stromversorgung
4
5 6 7 8 9
Pedale
7
Mic Input-Buchse
Zum Anschluss eines Mikrofons (zusätzliches Zubehör).
8
Mic [Gain]-Regler
Bestimmt die Eingangsempfindlichkeit des Mikrofonanschlusses.
9
Input Stereo-Buchse
Zum Anschluss eines Audio Players.
* Verwenden Sie nur Kabel ohne eingebauten Widerstand, da
ansonsten die Lautstärke des externen Audiogeräts reduziert
würde.
10
Output R, L/Mono-Buchsen
Zur Verbindung des FP-90 mit einem externen Verstärkersystem.
Aktiv-Lautsprecher
10
Mikrofon Audio Player
