Kermi x-well D12 Montage- Und Betriebsanleitung

Pendellüfter
Vorschau ausblenden Andere Handbücher für x-well D12:
Inhaltsverzeichnis

Werbung

Quicklinks

Montage- und Betriebsanleitung
x-well
D12 Pendellüfter
®

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kermi x-well D12

Inhaltszusammenfassung für Kermi x-well D12

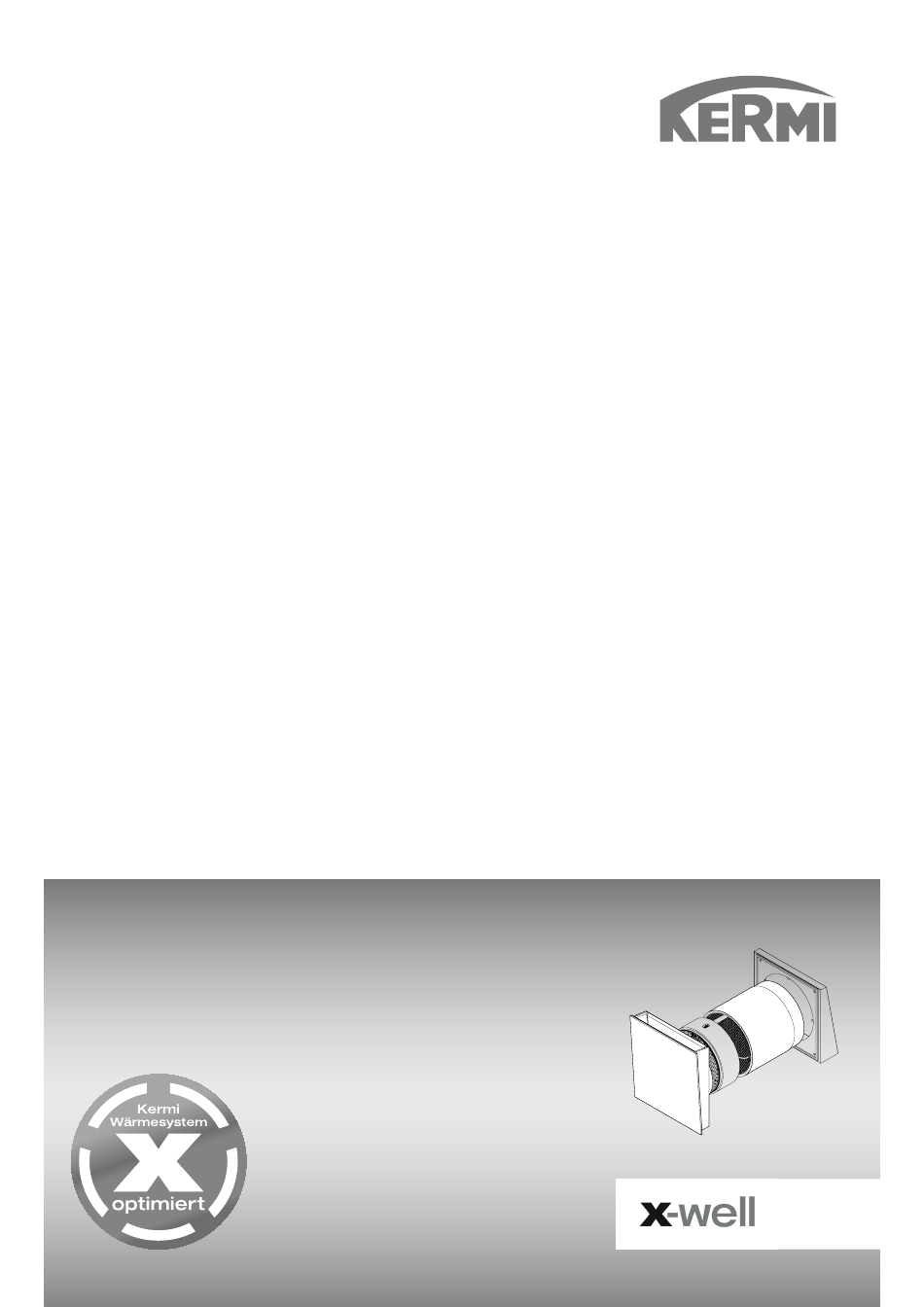

  • Seite 1 Montage- und Betriebsanleitung x-well D12 Pendellüfter ®...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Zu dieser Anleitung ............5 1.1 Verwendete Symbole ................5 1.2 Zulässiger Gebrauch ................6 1.3 Nicht zulässiger Gebrauch ..............6 1.4 Mitgeltende Dokumente ................ 7 2. Vorgaben, Normen und Vorschriften ......7 3. Sicherheitshinweise ............8 3.1 Allgemeine Sicherheitshinweise ............. 8 4.
  • Seite 3 11. Technische Merkmale..........57 11.1 EcoDesign Datenblatt und Label ............57 11.2 Angabe zur Energieeffizienz .............. 59 11.3 Technische Daten ................. 61 12. Ersatzteile und Zubehör ..........62 13. Anhang ...............63 13.1 Protokoll Einstellungen ............... 63 Montage- und Betriebsanleitung x-well D12 Pendellüfter ®...
  • Seite 4 Montage- und Betriebsanleitung x-well D12 Pendellüfter ®...

  • Seite 5: Zu Dieser Anleitung

    Zu dieser Anleitung 1. Zu dieser Anleitung Diese Anleitung beschreibt die Montage und Bedienung des x-well ® D12 Pen- dellüfters. Diese Anleitung ist Bestandteil des x-well D12 Pendellüfters und muss während ® der Lebens dauer des Produkts aufbewahrt werden. Geben Sie die Anleitung jedem nachfolgenden Besitzer, Betreiber oder Bediener weiter.

  • Seite 6: Zulässiger Gebrauch

    Zu dieser Anleitung HINWEIS Sachschäden! ► Steht für eine möglicherweise gefährliche Situation, die zu Sachschäden führen könnte. Zusätzlicher Hinweis zum Verständnis. 1.2 Zulässiger Gebrauch Der x-well ® D12 Pendellüfter dient der kontrollierten Belüftung von Wohn- und Schlafräumen in Wohngebäuden. Verwenden Sie ausschließlich x-well ®...

  • Seite 7: Mitgeltende Dokumente

    Vorgaben, Normen und Vorschriften den Folgen wird keine Haftung übernommen. Ist ein Schaden an der Anlage aufgetreten, darf diese nicht mehr weiter betrieben werden. Eigenmächtige Veränderungen und Umbauten an dem Pendellüfter sind nicht erlaubt. Diese können zu Gefahr für Leib und Leben sowie zu Schäden an der Anlage führen.

  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise 3. Sicherheitshinweise 3.1 Allgemeine Sicherheitshinweise Eine sichere Montage und Handhabung ist nur bei vollständiger Beachtung die- ser Montageanleitung gewährleistet. „ Lesen Sie vor der Montage diese Anleitung gründlich durch. Der Pendellüfter muss von qualifiziertem Fachpersonal ordnungsgemäß ins- „ talliert und entsprechend den Gesetzen, Verordnungen und Normen in Be- trieb genommen worden sein.

  • Seite 9: Transport, Verpackung Und Lagerung

    Transport, Verpackung und Lagerung 4. Transport, Verpackung und Lagerung 4.1 Transport Prüfen Sie die Lieferung auf Vollständigkeit und Unversehrtheit. Sollten Sie Transportschäden feststellen oder ist die Lieferung nicht vollständig, verständi- gen Sie sofort Ihren Lieferanten. 4.2 Verpackung Für die Verpackung wurden ausschließlich umweltfreundliche Materialien ver- wendet.

  • Seite 10: Aufbau Und Funktion

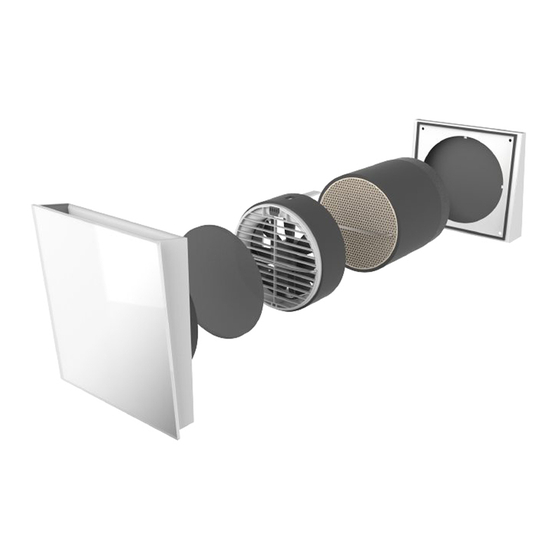

    Aufbau und Funktion 5. Aufbau und Funktion 5.1 Aufbau /Systemteile Systemteile Abb. 1 1 Blende innen 2 Filter-Einheit 3 Ventilator-Einheit 4 Wärmeübertrager-Einheit 5 Montagerohr 6 Außenhaube Der x-well ® D12 Pendellüfter besteht aus akustisch und strömungsoptimierter Innenblende (1) und Außenhaube (6), einer Filter-Einheit (2), einer Ventilator- Einheit (3), einer Wärmeübertrager-Einheit (4) sowie einem Montagerohr (5).

  • Seite 11: Funktionsweise

    Aufbau und Funktion 5.2 Funktionsweise Der x-well ® D12 Pendellüfter wird idealerweise paarweise betrieben. Das be- deutet, ein Gerät läuft im Zuluftbetrieb während das zweite Gerät gleichzei- tig im Abluftbetrieb läuft. Der Laufrichtungswechsel erfolgt, abhängig von der Ventilatorstufe nach 50 - 70 Sekunden, bei beiden Geräten gleichzeitig. Auf die- se Weise kann eine Durchströmung des Wohnraums sichergestellt werden und es entsteht der durch DIN 1946-6 geforderte Ausgleich von gefördertem Zu- und Abluftvolumen.
  • Seite 12 Aufbau und Funktion Diagramm Überströmöffnung, Tür mit Dichtung 4,5 cm 4 cm 3,5 cm 60 cm 3 cm 70 cm 80 cm 2,5 cm 90 cm 2 cm 100 cm 1,5 cm 110 cm 1 cm 0,5 cm 0 cm Abb.

  • Seite 13: Montage

    Montage 6. Montage 6.1 Vorbereitende Arbeiten Bitte überprüfen Sie vor Beginn der Montage, ob alle Bauteile vorhanden sind, da ansonsten eine vollständige Montage nicht möglich ist. 6.1.1 Benötigte Komponenten für einen x-well ® D12 Pendellüfter x-well ® D12 Rohbauset Y3502012001K Bestehend aus 2 Putzdeckeln und Montagerohr 500 mm.
  • Seite 14 Montage x-well D12 Bedienelemente ® Y3502012005K– Touch Steuerung oder Y3502012006K – LED Steuerung Diese sind geeignet für die Montage in die Unterputzdose Y3502000003K. Die Maße des Bedienelementes be- trägt 50 x 50 mm, und können somit in herkömmliche Schaltersystemen mit einem bauseitigen Adapterring integriert werden.

  • Seite 15: Abmessungen

    Montage 6.1.2 Abmessungen Abmessungen x-well ® Ø 154 Ø 160 Ø 162 Abb. 5 6.1.3 Benötigtes Werkzeug Für die Montage werden folgende Utensilien benötigt: „ Kernbohrgerät mit Bohrkrone Ø 162 mm „ Säge zum Sägen von Kunststoffen Montagekleber zum Fixieren des Montagerohrs „...

  • Seite 16: Einbauposition

    Montage 6.1.4 Einbauposition Die Bestimmung der Einbaupositionen erfolgt bei der Projektplanung. Beach- ten Sie die vorgegebenen Mindestabstände, da sonst die einwandfreie Funkti- on der Geräte nicht gewährleistet werden kann. Mindesabstand zur Decke > 300 mm Mindestabstand zu anderen Ob- > 150 mm jekten (z.B.

  • Seite 17: Elektrische Installation

    Montage 6.2 Elektrische Installation Die Verwendung einer Steuerung (TOUCH oder LED) ist für den x-well ® Pendellüfter notwendig und separat erhältlich. Der x-well D12 Pendellüfter wird über ein BUS-Leitungssystem angesteuert, so ® dass die Einheiten sternförmig oder in Reihe an die Steuerung angeschlossen werden können.

  • Seite 18: Gleichzeitiger Betrieb Mit Einer Feuerstätte

    Montage 6.2.1 Gleichzeitiger Betrieb mit einer Feuerstätte Ist im Bereich der Wohnraumlüftung eine Feuerstätte vorhanden, ist zwingend eine Rücksprache mit dem örtlichen Bezirksschornsteinfeger notwendig. Bei Raumluft abhängigen Feuerstätten und Feuerstätten ohne Zertifizierung ist eine zusätzliche Sicherheitseinrichtung erforderlich, die bei einem Unterdruck von 4 Pa den Pendellüfter abschaltet.

  • Seite 19: Anschluss Und Verkabelung

    Montage 6.2.3 Anschluss und Verkabelung Alle Elektroinstallationen müssen von qualifiziertem Fachpersonal ausgeführt werden. Stellen Sie sicher, dass alle Verbindungen vorschriftsmäßig angebracht sind. Verdrahtungsplan Anschlussreihe 1 Steuerungsbasis Anschlussreihe 2 schwarz Netzteil Abb. 7 Zur Verbindung der Steuerung mit dem x-well ® D12 Pendellüfter muss ein 4-po- liger 3,50 ...

  • Seite 20: Einstellen Des Dip-Schalters

    Montage Steckerbelegung Abb. 8 HINWEIS Sachschäden durch fehlerhafte Steckerbelegung! Ein falsche oder fehlerhafte Steckerbelegung kann zur Beschädigung der Ventilator-Einheit führen. ► Arbeiten an elektrischen Komponenten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. 6.2.4 Einstellen des DIP-Schalters Einstellungen DIP-Schalter Gruppeneinstellung Lüfter- Startrichtung Abb.
  • Seite 21 Montage zelne x-well ® D12 Pendellüfter bestimmten Räumen zugeordnet werden, die über die TOUCH-Steuerung separat angesteuert werden. Jeder x-well ® Pendellüfter kann nur einer Gruppe angehören. Der vierte DIP-Schalter definiert die Startrichtung des x-well D12 Pendellüfters. ® Dadurch wird festgelegt, ob die Einheit zu Beginn des Wärmerückgewinnungs- intervalls Luft in den Raum (Schalter 4 unten) oder aus dem Raum (Schalter 4 oben) fördert.

  • Seite 22: Montagearbeiten

    Montage 6.3 Montagearbeiten 6.3.1 Erstellen der Wandöffnung Abhängig von den baulichen Gegebenheiten wählen Sie entweder die Montage mit dem Einbau-Montagestein (sieh Kapitel 6.3.1.1) oder durch die Erstellung einer Kernbohrung (siehe Kapitel 6.3.1.2). 6.3.1.1 Verwendung des Einbau-Montagesteins Einbau-Montagestein Abb. 10 1. Setzen Sie den Einbau-Montagestein in das Mauerwerk ein. Beachten Sie die Installationshinweise für den Einbau-Montagestein.

  • Seite 23: Erstellen Einer Kernbohrung

    Montage 6.3.1.2 Erstellen einer Kernbohrung Kernbohrung Abb. 11 1. Bringen Sie im Mauerwerk eine Kernbohrung mit einem Durchmesser von 162 mm an. Die Bohrung muss ein Gefälle von 1 – 3 ° aufweisen, um später anfallendes Kondensat nach außen abführen zu können. Die Bohrung sollte vorzugswei- se von innen nach außen erfolgen.

  • Seite 24: Einbau Des Montagerohrs

    Montage 6.3.2 Einbau des Montagerohrs Einbau Montagerohr Abb. 13 1. Messen Sie die vorhandene Wandstärke. 2. Falls die Putzarbeiten noch nicht abgeschlossen sind, kürzen Sie das Rohr mit einem Überstand entsprechend der späteren Putzdicke. 3. Trennen Sie das Montagerohr mit geeignetem Werkzeug, zum Beispiel einer Säge, auf das erforderliche Maß, so dass das Rohr innen bündig abschließt.

  • Seite 25: Verlegen Der Kabel

    Montage 6.3.3 Verlegen der Kabel Kabel verlegen Abb. 14 Wählen Sie die Kabellänge im Montagerohr abhängig von den baulichen Gegebenheiten. Beachten Sie dabei, dass die Ventilator-Einheit leicht an- zuschließen ist und dass das Kabel den Luftstrom nicht unnötig blockiert. 1. Bringen Sie die Kabel durch Schlitze oder Kabelkanäle bis zur Kernbohrung. Achten Sie darauf, dass das Leitungsende im Montagerohr eine Länge ent- sprechend der Wanddicke minus 150 mm aufweist.

  • Seite 26: Positionieren Der Wärmeübertrager-Einheit

    Montage 2. Nutzen Sie die vier Bohrlöcher am Unterteil der Außenhaube um diese mit der Fassade zu verschrauben. Achten Sie darauf, dass die Außenhaube gerade sitzt. 3. Schieben Sie anschließend das Oberteil der Außenhaube von oben bis zum Anschlag über das Unterteil. 6.3.5 Positionieren der Wärmeübertrager-Einheit Wärmeübertrager-Einheit positionieren Abb.

  • Seite 27: Installation Der Ventilator-Einheit

    Montage 6.3.6 Installation der Ventilator-Einheit Ventilator installieren Abb. 17 Nachdem die Wärmeübertrager-Einheit positioniert wurde, kann die Ventila- tor-Einheit in das Montagerohr geschoben werden. 1. Stellen Sie die gewünschte Gruppe und Startrichtung über den DIP-Schalter oben auf der Ventilator-Einheit ein (siehe Kapitel 6.2.4). Markieren Sie die Position der Schalter auf dem Aufkleber daneben.

  • Seite 28: Einsetzen Der Innenblende

    Montage 6.3.7 Einsetzen der Innenblende Innenblende einsetzen Abb. 19 Sobald alle Arbeiten im Gebäudeinneren abgeschlossen sind, kann die Innen- blende montiert werden. 1. Legen Sie die Filter-Einheit in die Filterhalterung der Innenblende. 2. Stecken Sie nun die Innenblende in das Montagerohr. Achten Sie darauf, dass der Luftauslass nach oben zeigt und die Innenblen- de gerade sitzt.
  • Seite 29 Montage 1. Stecken Sie den geschlitzten Ring auf die Abstandshalter der Ventilator- Einheit. 2. Setzen die beiden ungeschlitzten Ringe mit der dickeren Seite nach oben vor die Ventilator-Einheit ins Montagerohr. Bei Bedarf kann ein Ring ge- kürzt werden. Vorhandene Wandstärke geschlitzter Ring (Anzahl) ungeschlitzter Ring (Anzahl) min.

  • Seite 30: Montage Laibungsvariante

    Montage 6.4 Montage Laibungsvariante Die Laibungslösung kann grundsätzlich nur bei bei der Montage eines geplan- ten Wärmedämmverbundsystems mit einer Mindeststärke von 60 mm verbaut werden. Systemteile Laibungsvariante Abb. 21 1 Laibungselement A60 2 Laibungselement B60 3 Abstandskeil 60 4 Montagerohr 500 mm 5 Putzdeckel rund 6 Putzdeckel Kanal 60 7 Laibungsgitter 60...
  • Seite 31 Montage Abmessungen Laibungsvariante Abb. 22 Montage- und Betriebsanleitung x-well D12 Pendellüfter ®...

  • Seite 32: Montagevorbereitung

    Montage Einbauabstände Laibungsvariante Abstand zur Decke min. 400 mm Kürzen des Laibungskanals 18 - 310 mm 180 - 480 mm Abb. 23 6.4.1 Montagevorbereitung Der Laibungskanal kann sowohl rechts als auch links in der Fensterlaibung plat- ziert werden. Dazu muss vor der Montage das Laibungselement A passend zur gewünschten Einbauseite am Laibungselement B ausgerichtet werden.
  • Seite 33 Montage Vormontage Laibungskanal Abb. 24 Montage- und Betriebsanleitung x-well D12 Pendellüfter ®...

  • Seite 34: Montage Durchführen

    Montage 6.4.2 Montage durchführen 6.4.2.1 Erstellen der Kernbohrung Kernbohrung Abb. 25 1. Bringen Sie im Mauerwerk eine Kernbohrung mit einem Durchmesser von 162 mm an. Die Bohrung muss ein Gefälle von 1 – 3 ° aufweisen, um später anfallendes Kondensat nach außen abführen zu können. Die Bohrung sollte vorzugs- weise von innen nach außen erfolgen.
  • Seite 35 Montage 6.4.2.2 Einbau des Montagerohrs Vorbereitung Montagerohr Abb. 27 1. Messen Sie die vorhandene Wandstärke. Das Montagerohr muss ca. 5 mm auf der Außenseite des Mauerwerkes abstehen, um einen korrekten Formschluss mit dem Laibungskanal gewähr- leisten zu können. 2. Falls die Putzarbeiten im Inneren noch nicht abgeschlossen sind, kürzen Sie das Rohr mit einem Überstand entsprechend der späteren Putzdicke.

  • Seite 36: Einbau Laibungskanal

    Montage Einbau Montagerohr Innen Außen 3° Abb. 28 5. Tragen Sie den Montagekleber (3) auf die Außenseite des Rohrs auf und schieben Sie es in die Kernbohrung (4). Beachten Sie die Trocknungszeit des verwendeten Montageklebers und fahren Sie danach mit dem nächsten Schritt fort.
  • Seite 37 Montage 2. Bringen Sie nun das restliche Wärmedämmverbundsystem an. Dabei dürfen keine Lücken zwischen Laibungskanal und Dämmung entste- hen. Anbringen der restlichen Dämmung Abb. 30 3. Nutzen Sie für die weiteren Arbeiten an der Fassade den Putzdeckel (1), um den Laibungskanal vor Schmutz zu schützen. 4.
  • Seite 38 Montage 6. Richten Sie das Laibungsgitter über der Öffnung aus. Achten Sie darauf, dass das Gitter gerade ausgerichtet ist und die Kante mit dem Quellband ca. 2 - 3 mm unter der Laibungsöffnung sitzt (1), um den korrekten Kondensa- tablauf zu gewährleisten. 7.

  • Seite 39: Betrieb

    Betrieb 7. Betrieb 7.1 x-well ® D12 Pendellüfter Die Innenblende kann geschlossen werden, falls Sie den Pendellüfter über einen längeren Zeitraum nicht nutzen oder aber verhindern wollen, dass beispielswei- se Rauch von außen in die Wohneinheit eindringt. Verwenden Sie den x-well ®...
  • Seite 40 Betrieb 4. Danach können Sie die Innenblende wieder vorsichtig in das Montagerohr einschieben. 7.1.2 Innenblende öffnen 1. Nehmen Sie die Innenblende aus dem Montagerohr. 2. Drücken Sie die Klappe aus dem flexiblen Schaumstoff heraus. 3. Lassen Sie die Klappe oben an den Befestigungspunkte des Rahmens einras- ten.

  • Seite 41: Touch-Steuerung

    Betrieb 4. Danach können Sie die Innenblende wieder vorsichtig in das Montagerohr einschieben. 7.2 TOUCH-Steuerung Es ist ein resistiver Touchscreen verbaut. Dieser ist drucksensitiv, deswegen müssen Sie ein wenig fester drücken, um Aktionen auszulösen. 7.2.1 Bedienelemente 7.2.1.1 Hauptbildschirm Hauptbildschirm ECO-MODUS Abb.

  • Seite 42: Menübildschirm

    Betrieb 7.2.1.2 Menübildschirm Menübildschirm Abb. 34 Position Bedeutung Informationszeile, zeigt den aktuellen Menüpunkt an Auswahlbereich, aktiviert Modi oder weitere Menüpunkte Menüseite zurück, wechselt auf die vorherige Menüseite Home, wechselt zurück zum Hauptbildschirm Menüseite vor, wechselt auf die nächste Menüseite 7.2.2 Einrichtung Beim ersten Start des x-well ®...
  • Seite 43 Betrieb 3. Stellen Sie die Uhrzeit ein. Uhrzeiteinstellung 4. Ordnen Sie der Gruppe 1 Wohnräume zu. Eine Mehrfachauswahl ist mög- lich. Raumauswahl Gruppe 1 5. Wählen Sie die Anzahl der Einheiten in Gruppe 1 aus. Geräteanzahl Gruppe 1 6. Wiederholen Sie die Konfiguration für Gruppe 2 & 3, falls diese genutzt werden.

  • Seite 44: Modi Und Menüpunkte

    Betrieb 7.2.3 Modi und Menüpunkte Symbol Bedeutung Eco-Modus Das System wechselt paarweise in einem zeitlichen Intervall von 50 - 70 Sekun- den abhängig der gewählten Ventilatorstufe die Luftförderrichtung, so dass die Wärmerückgewinnung gewährleistet ist Durchlüften-Modus Das System läuft durchgehend in eine Richtung, um eine schnelle Durchlüftung der Wohneinheit zu gewährleisten.

  • Seite 45: Weitere Funktionen

    Betrieb Symbol Bedeutung Systeminformationen Zeigt Informationen wie Software-Version und das Lüftungsverhalten des Sys- tems und aller Gruppen an Werkseinstellungen Setzt die Steuerung auf Werkseinstellungen zurück Sprachauswahl Wechselt auf eine andere Systemsprache Steuerung sperren Über das Schlosssymbol kann die TOUCH-Steuerung gesperrt werden. Nach der einmaligen Vergabe einer PIN wird der Wohnungswirtschaft-Modus aktiviert.

  • Seite 46: Led-Steuerung

    Betrieb 7.2.4.3 Lüftungsverhalten In der Systeminformation finden Sie zusätzlich Informationen zu Ihrem Lüf- tungsverhalten. Das Lüftungsverhalten wird über ein Daumensymbol darge- stellt. Bei einem Daumen nach oben sind alle Wohnräume ausreichend belüftet wor- den, bei einem Daumen zur Seite sind die Wohnräume in einem noch akzepta- blen Maß...
  • Seite 47 Betrieb 7.3.2 Modus Symbol Bedeutung Eco-Modus Das System wechselt paarweise in einem 70 Sekunden Intervall die Luftför- derrichtung, so dass die Wärmerückgewinnung gewährleistet ist. Wenn dieser Modus aktiv ist, leuchten die LEDs grün Durchlüften-Modus Das System läuft durchgehend in eine Richtung, um eine schnelle Durchlüftung der Wohneinheit zu ermöglichen.

  • Seite 48: Störungen Und Behebung

    Störungen und Behebung 8. Störungen und Behebung Störung Ursache Behebung Ventilator-Einheit Steuerung arbeitet im Durchlüften Eco-Modus (Wärmerückge- wechselt nicht die Modus winnung) an der Steuerung Drehrichtung einstellen Ventilator-Einheit defekt Ventilator-Einheit tauschen Steuerung / Netzteil defekt Steuerung / Netzteil tauschen Ventilator-Einheit Keine Spannungsversorgung Netzspannung wiederherstel- funktioniert nicht...

  • Seite 49: Wartung

    Wartung 9. Wartung Um einen effizienten Betrieb zu gewährleisten, müssen alle Bauteile des x-well D12 Pendellüfters regelmäßig überprüft und gewartet werden. ® 9.1 Wartungsintervalle Bauteil Intervall Maßnahme Innenblende Halbjährlich Oberflächen mit einem feuchten Tuch reinigen. Staubfilter Halbjährlich Staubfilter mit dem Staubsauger absaugen Staubfilter mit warmem Wasser auswaschen Stark verschmutzten / defekten Staubfilter aus- tauschen...
  • Seite 50 Wartung 9.2.1 Wartung der Filter-Einheit Staubfilter bzw. Pollenfilter 1. Ziehen Sie die Innenblende aus dem Montagerohr. 2. Nehmen Sie die Filter-Einheit aus der Innenblende. 3. Überprüfen Sie die Filter-Einheit und reinigen Sie diese bei Bedarf oder tauschen sie aus. 4. Setzen Sie die Filter-Einheit (Staubfilter) in die Innenblende ein. Verwenden Sie einen Pollenfilter, dann überspringen Sie Schritt 4 und fah- ren mit Schritt 5 fort.

  • Seite 51: Wartung Der Ventilator-Einheit

    Wartung 5. Setzen Sie die Filter-Einheit (Pollenfilter) mit der helleren Seite zuerst in die Innenblende ein. 6. Schieben Sie die Innenblende (mit der Öffnung nach oben) wieder in das Montagerohr ein. 9.2.2 Wartung der Ventilator-Einheit Ziehen Sie den Stecker niemals am Kabel aus der Ventilator-Einheit. Benut- zen Sie ggf.
  • Seite 52 Wartung 2. Trennen Sie die Steckverbindung (1) und ziehen Sie die Ventilator-Einheit mit Hilfe der Schlaufe aus dem Montagerohr (2). Achten Sie dabei auf das Stromkabel, um dieses nicht zu beschädigen. 3. Reinigen Sie das Lüftergitter und die Rotorschaufeln mit Hilfe eines Pinsels und eines Staubsaugers.

  • Seite 53: Wartung Der Wärmeübertrager-Einheit

    Wartung 6. Schieben Sie die Innenblende (mit der Öffnung nach oben) wieder in das Montagerohr ein. 9.2.3 Wartung der Wärmeübertrager-Einheit Ziehen Sie den Stecker niemals am Kabel aus der Ventilator-Einheit. Benut- zen Sie ggf. eine Zange als Hilfsmittel und ziehen Sie am Stecker. 1.
  • Seite 54 Wartung 3. Ziehen Sie die Wärmeübertrager-Einheit mit Hilfe der Schlaufe aus dem Montagerohr. Achten Sie dabei auf das Stromkabel, um dieses nicht zu beschädigen. 4. Saugen Sie die Wärmeübertrager-Einheit mit Hilfe eines Staubsaugers ab oder säubern Sie die Keramik der Einheit mit warmem Wasser. Achten Sie darauf, dass die Wärmeübertrager-Einheit trocknen wieder ein- gesetzt wird.
  • Seite 55 Wartung 6. Stecken Sie die gereinigte Ventilator-Einheit wieder in das Montagerohr. Achten Sie dabei auf das Stromkabel. 7. Stellen Sie die Steckverbindung wieder her (1) und schieben Sie die Ventila- tor-Einheit weiter nach außen bis die Abstandshalter die Wärmeübertrager- Einheit berühren (2). 8.

  • Seite 56: Außerbetriebnahme/Entsorgung

    Außerbetriebnahme/Entsorgung 10. Außerbetriebnahme/Entsorgung 10.1 Außerbetriebnahme GEFAHR Lebensgefahr durch Stromschlag! Arbeiten an spannungsführenden Komponenten können zu sehr schweren Verletzungen oder zum Tod führen. ► Trennen Sie den x-well D12 Pendellüfter vom Stromnetz und sichern Sie ® ihn gegen Wiedereinschalten. „ Demontieren Sie den x-well ®...

  • Seite 57: Technische Merkmale

    Technische Merkmale 11. Technische Merkmale 11.1 EcoDesign Datenblatt und Label Produktdatenblatt nach VERORDNUNG (EU) Nr. 1254/2014: Hersteller Kermi GmbH Modellbezeichnung x-well ® D12 mit x-well ® D12 mit x-well ® D12 mit TOUCH-Steuerung TOUCH-Steuerung TOUCH-Steuerung und mit einem Sensor * mit mehreren Grup- pen mit je min.
  • Seite 58 Technische Merkmale Hersteller Kermi GmbH Modellbezeichnung x-well ® D12 mit LED-Steuerung Spezifischer Energieverbrauch (SEC) -79,19 kWh/(m x a) SEC-Klasse Klimazone kalt Spezifischer Energieverbrauch (SEC) -38,74 kWh/(m x a) SEC-Klasse Klimazone durchschnittlich Spezifischer Energieverbrauch (SEC) -15,16 kWh/(m x a) SEC-Klasse Klimazone warm Wohnungslüftungsgerät (RVU) Zwei-Richtungs-Lüftungsgerät (BVU)

  • Seite 59: Angabe Zur Energieeffizienz

    Technische Merkmale 11.2 Angabe zur Energieeffizienz x-well ® D12 mit LED Steuerung „ x-well ® D12 mit TOUCH-Steuerung ohne Sensorik „ x-well D12 mit TOUCH-Steuerung mit einem Sensor. „ ® x-well® D12 46 m ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE · ENERGI 2016 1254/2014 Montage- und Betriebsanleitung x-well...
  • Seite 60 Technische Merkmale „ x-well ® D12 mit Touch Steuerung mit mehreren Gruppen mit je mindestens einem Sensor. x-well® D12 mit TOUCH- Steuerung, mehrere Gruppen, mit je min. einem Sensor 46 m ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE · ENERGI 2016 1254/2014 Montage- und Betriebsanleitung x-well...

  • Seite 61: Technische Daten

    Technische Merkmale 11.3 Technische Daten 11.3.1 x-well ® D12 Pendellüfter Wärmebereitstellungsgrad bis zu 91% Stufe 1 Stufe 2 Stufe 3 Stufe 4 Volumentstrom Eco-Modus/Durchlüften [m³/h] Schalldruckpegel in 2 m Abstand [dB(A)] Leistungsaufnahme Eingangsspannung [V] 42 DC SELV RS 485 AB Schutzart IP 42 Softwareklasse...

  • Seite 62: Ersatzteile Und Zubehör

    Ersatzteile und Zubehör 11.3.3 LED-Steuerung Betriebsspannung [V] 42 DC Leistungsaufnahme [W] Steuerausgang RS 485 AB Softwareklasse Zulässige Betriebstempe- 0 ... 40 ratur [°C] Schutzart IP 40 Verschmutzungsgrad Abmessungen [mm] 50 x 50 x 46 (ohne Rahmen) Farbe Weiß 12. Ersatzteile und Zubehör Artikel Artikelnummer TOUCH-Steuerung...

  • Seite 63: Anhang

    Anhang 13. Anhang 13.1 Protokoll Einstellungen Lfd. Nr. Raumbezeichnung und Geschoss Gruppe Gruppe Gruppe Start- Start- Pendellüf- Positionierung richtung richtung Zuluft Abluft Montage- und Betriebsanleitung x-well D12 Pendellüfter ®...
