Viessmann VITOLIG 300 Serviceanleitung Seite 23

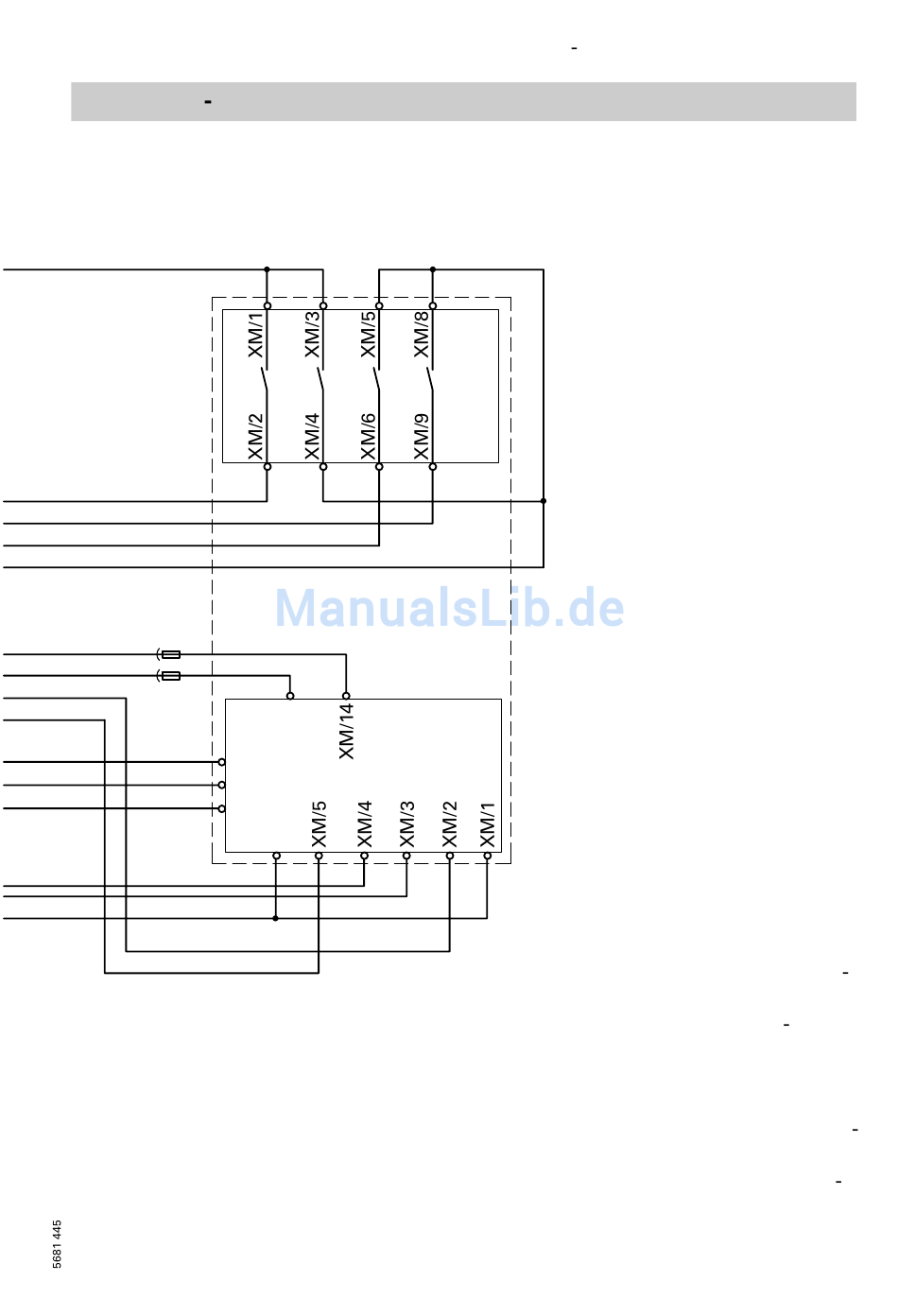

Anschluss und Verdrahtungsschema
X5/1
X5/2
XM/11
XM/10
XM/9
XM/6
XM/13
Anschluss und Verdrahtungsschemen
(Fortsetzung)
PZS
PZS
K 1 Relais Saugturbine
K 10 Relais Nullpunkt
K 11 Relais Position
M 1 Saugturbine
PZS Zuführmodul
R 2 Abschlusswiderstand
Datenbus
S 1 Induktiver Näherungs
schalter Klappe
S 2 Reset Taste PZS Modul
S 3 Externe Schaltuhr
S 10 Endschalter Nullpunkt
S 11 Endschalter Position
X A Anschlussblock Nieder
spannung
X B Anschlussblock Klein
spannung
X G Stecker Saugturbine
X N Netzstecker
23
