Wil
Control unit
A6 - A6F
A700F
Instructions and warnings for the fitter
Istruzioni ed avvertenze per l'installatore
Instructions et recommandations pour l'installateur
Anweisungen und Hinweise für den Installateur
Instrucciones y advertencias para el instalador
Instrukcje i uwagi dla instalatora
Aanwijzingen en aanbevelingen voor de installateur
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Nice Wil
Inhaltszusammenfassung für Nice Wil
- Seite 1 Control unit A6 - A6F A700F Instructions and warnings for the fitter Istruzioni ed avvertenze per l’installatore Instructions et recommandations pour l’installateur Anweisungen und Hinweise für den Installateur Instrucciones y advertencias para el instalador Instrukcje i uwagi dla instalatora Aanwijzingen en aanbevelingen voor de installateur...
- Seite 38 Inhaltsverzeichnis Hinweise Programmierung Programmierbare Funktionen Produktbeschreibung und Einsatz Beschreibung der Funktionen Einsatzgrenzen Typische Anlage Prüfung Kabelliste Inbetriebsetzung Installation Wartung und Entsorgung Vorprüfungen Wartung Schaltplan Entsorgung Beschreibung der Anschlüsse: Zubehör Einstellungen Betriebsarten Technische Merkmale...
-
Seite 39: Hinweise
Schäden aufgrund geänderter Produkte ab. • Während Installation und Gebrauch vermeiden, dass Festteile oder Flüssigkeiten in die Steuerung und sonstige geöffnete Vorrichtun- gen eindringen können; wenden Sie sich ggf. an den NICE Kun- dendienst; der Gebrauch in solchen Situationen kann Gefahren verursachen. -
Seite 40: Produktbeschreibung Und Einsatz

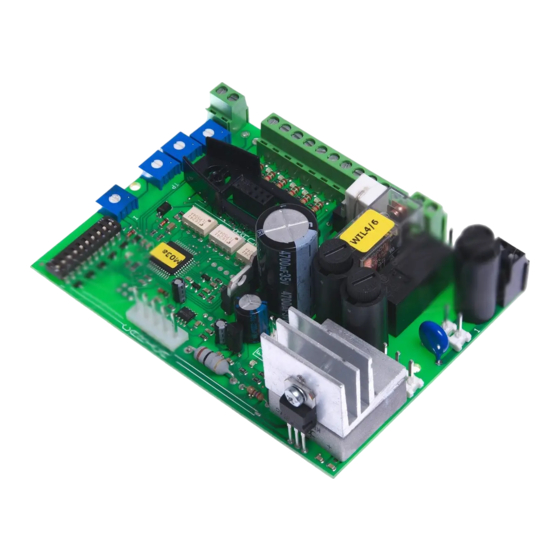

2) Produktbeschreibung und Einsatz Die elektronische Karte dient zur Steuerung der Straßenschranke Modelle “WIL 4” e “WIL 6” mit 24 V Gleichstrommotor Der Kolbentorantrieb verfügt in der Tat über einen Endschalter mit Geschwindigkeitskontrollsystem, welches das Erreichen der Hubgrenzen durch eine Verlangsamungsphase erlaubt; außerdem wird die Anstrengung des Motors während der Bewegung immer gemessen und daher können Hindernisse im Hub umgehend wahrgenommen werden, mit folglicher Umkehrung der Bewegung. -
Seite 41: Einsatzgrenzen
2.1) Einsatzgrenzen Die Leistungsdaten der Produkte sind in Kapitel “9 Technische Merkmale” angegeben; sie ermöglichen als einzige Werte eine korrekte Bewer- tung der Eignung der Produkte. 2.2) Typische Anlage Schranke WIL Photozellenpaar FOTO 11. Signalstreifen Standsäule für Schlüsseltaster Leuchtanzeige 12. Blinkleuchte Schlüsseltaster... -
Seite 42: Installation
3) Installation Die Installation muss von qualifiziertem Personal unter genauester Beachtung der Gesetze, Vorschriften und Verordnungen und der Angaben in den vorliegenden Anweisungen ausgeführt werden. 3.1) Vorprüfungen Vor der Installation müssen folgende Kontrollen ausgeführt werden: • Die elektrische Versorgungsleitung muss durch eine geeignete •... -
Seite 43: Beschreibung Der Anschlüsse
= Sekundärwicklung des Speisetransformators MOTOR = Ausgang für den Anschluss des 24 V GS Motors Für Sonderkarten stehen zwei weitere Steckvorrichtungen in der Zentrale zur Verfügung: FUNK = Steckvorrichtung für alle von Nice hergestellten Funkempfänger LADEGERÄT = Steckvorrichtung für die Karte des Batterieladegeräts... -
Seite 44: Einstellungen
4) Einstellungen FL Mit dem Trimmer ARBEITSKRAFT kann die Geschwin- digkeit der Schranke eingestellt werden. FR Mit dem Trimmer VERLANGSAMUNGSKRAFT kann der gewünschte Schub so eingestellt werden, dass der Schrankenbaum bei der Verlangsamung die Endlauf- stellungen so “behutsam” wie möglich und nicht ruck- artig erreicht;... -
Seite 45: Programmierbare Funktionen
5.1) Programmierbare Funktionen: Switch 1-2: Off Off = “Manuelle” Bewegung (Person anwesend) On Off = “Halbautomatische” Bewegung Off On = “Automatische” Bewegung (automatisches Schließen) On On = “Automatische + Schließt Immer” Bewegung Switch 3 = Wohnblockbetrieb Switch 4 = annulliert das STOP im Schrittzyklus Switch 5 = Vorblinken Switch 6... - Seite 46 Ampel in die zwei richtungen: Die Funktion Ampel in die zwei Richtungen zielt hauptsächlich auf die Kontrolle des Fahrzeugstroms durch die von der Straßenschranke kon- trollierte Durchfahrt in beide Fahrrichtungen ab. Für jede Fahrrichtung wird eine unterschiedliche Öffnungssteuerung gegeben: SCHRITTZYKLUS zum Hineinfahren und SCHRITTZYKLUS 2 (Öffnet) zum Herausfahren;...
- Seite 47 der Funktionen), erzeugt er ein doppeltes Schnellblinken, auch F) Nachdem alle Anschlüsse und die Drehrichtung der Motoren wenn die Änderung keine sofortigen Wirkungen hat. Ein 3 Sekun- überprüft worden sind, kann eine vollständige Bewegung der den langes, sehr schnelles Blinken bedeutet, dass die Zentrale Torantriebe versucht werden;...
-
Seite 48: Inbetriebsetzung
7.1) Wartung Um das Sicherheitsniveau konstant zu halten und die längste Dauer 1. Für WIL ist max. innerhalb von 6 Monaten oder 10.000 Bewe- der ganzen Automatisierung zu garantieren, ist eine regelmäßige gungen nach der vorherigen Wartung eine programmierte Wartung Wartung erforderlich. -
Seite 49: Technische Merkmale
9) Technische Merkmale Für eine Verbesserung der Produkte behält sich NICE S.p.A. das Recht vor, die technischen Merkmale jederzeit und ohne vorherige Benach- richtigung zu ändern, wobei aber die vorgesehenen Funktionalitäten und Einsätze garantiert bleiben. Alle technischen Merkmale beziehen sich auf eine Umgebungstemperatur von 20°C (±5°C).
