2. Inbetriebnahme und Sicherheitshinweise
2.2 Die Anschlüsse auf der Rückseite
Auf der Rückseite des Chronologs finden Sie alle nötigen Anschlüsse.
1
2
3
4 5
Die Anschlüsse im Einzelnen:
(1) Netzschalter
(2) Sicherungen
(3) Netzanschluss
(4) WLAN-Antenne 1 & 2
(5) alternativer Soundausgang
(6) Netzwerkanschluss
(7) USB 2.0
(8) USB 3.0
(9) DVI
7 8 9 10 12 13
6
11

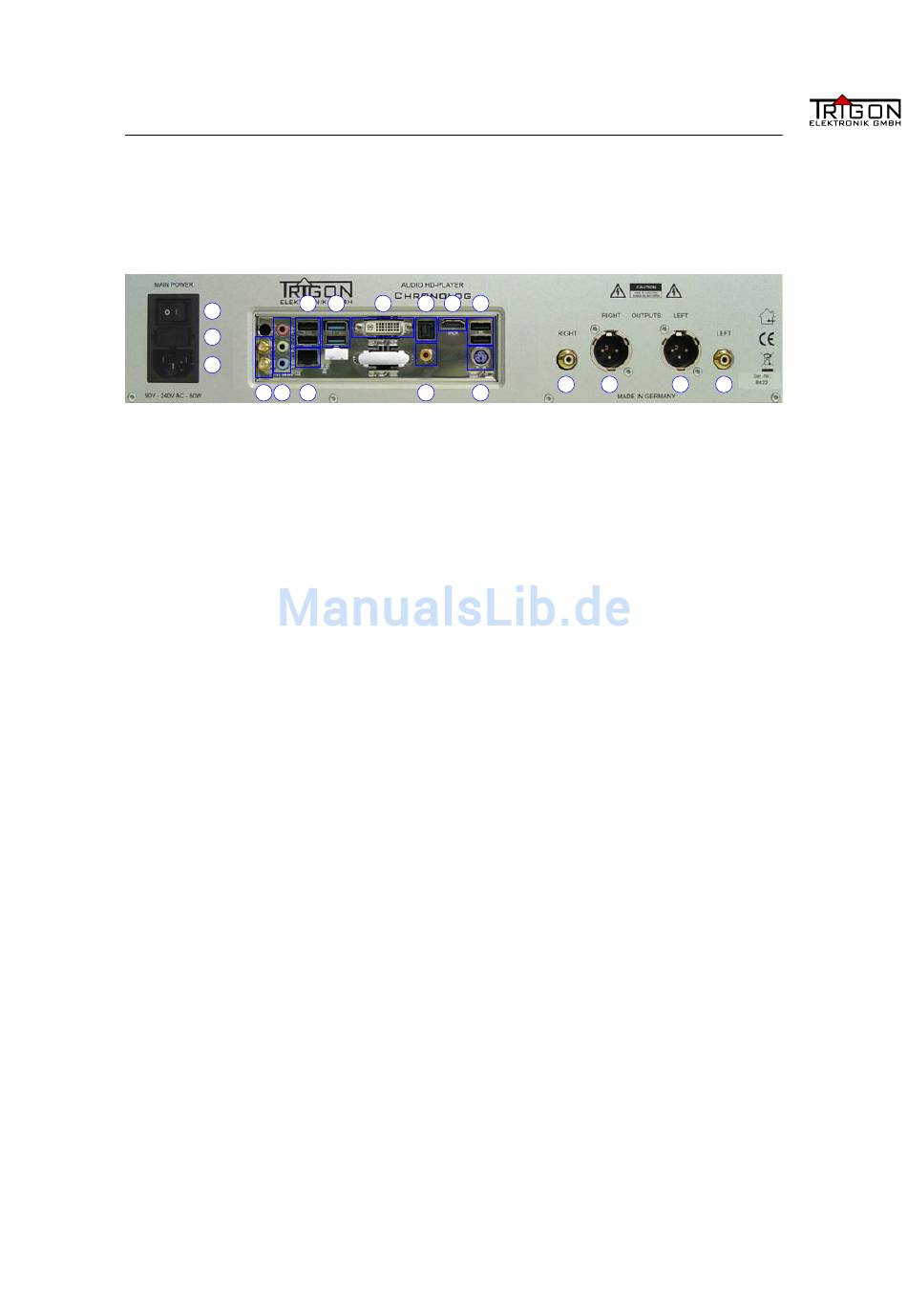

Abbildung 2.2: Chronolog Rückwand
(10) optischer S/PDIF Ausgang
(11) koaxialer S/PDIF Ausgang
(12) HDMI (TV)
(13) USB 2.0
(14) PS2
(15) unsymmetrischer Ausgang rechts
(16) symmetrischer Ausgang rechts
(17) symmetrischer Ausgang links
(18) unsymmetrischer Ausgang links
Tabelle 2.2: Chronolog Anschlüsse
15 16
14
(nicht mehr vorhanden!)
17 18
