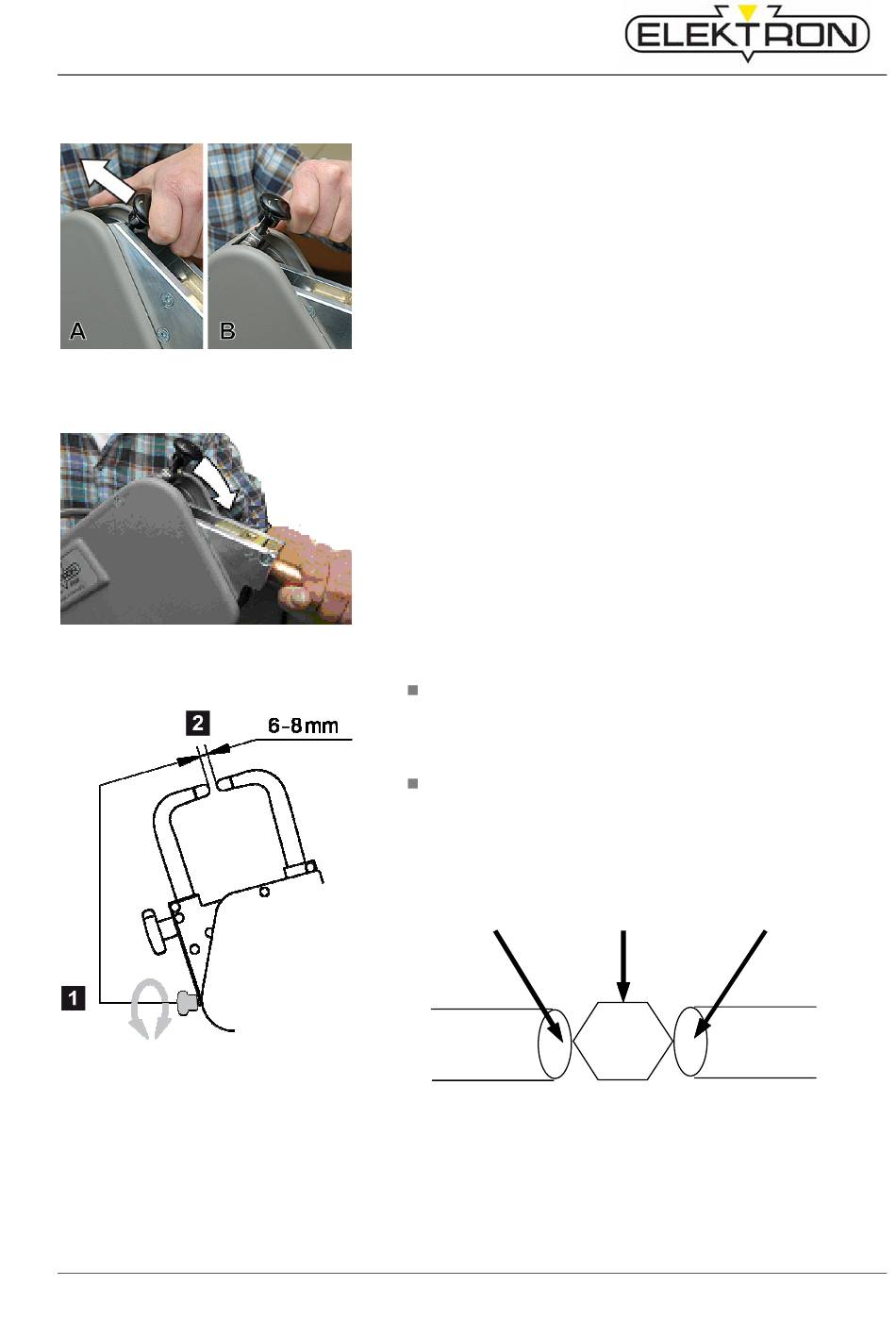

Widerstandschweißgerät MI-100-3 T
Betrieb
Elektrodenarm aufklappen
Abb. 28: Armarretierung lösen
Elektrodenarm schließen
Abb. 29: Arm einrasten
Elektrodenabstand einstellen
Abb. 30: Elektrodenabstand einstellen
42
1. Elektrodenarmarretierung wie dargestellt aus der Stellung
"arretiert" (Abb. 28/A) in die Stellung "geöffnet"
(Abb. 28/B) bringen.
2. Elektrodenarm leicht in die Gegenrichtung drücken, bis die
Arretierung hör- und spürbar einrastet (Abb. 29).
Darauf achten, dass der Elektrodenabstand 6 – 8 mm
beträgt.
Elektrodenabstand nach den ersten Punktschweißungen
nochmals kontrollieren, ggf. anpassen.
Mit einem Innensechskantschlüssel SW 5 den Abstand
zwischen den Elektrodenspitzen messen.
Elektroden-
spitze
Innensechskant-
schlüssel
Elektroden-
spitze
